"Электрическое ухо" Белла состояло из картонного рупора, выполнявшего роль ушной раковины, ко дну которого была прикреплена круглая пластинка из тонкой жести — мембрана, наподобие барабанной перепонки в ухе. Точно такой же вид имела и "электрическая гортань".

Если в рупор "уха" произносили слова, его мембрана колебалась в такт звуковому давлению. Чтобы преобразовать механические колебания в колебания электрического тока, мембрана жестко соединялась с металлическим сердечником, расположенным внутри катушки. Через катушку пропускался постоянный ток от батареи. Когда мембрана колебалась, сердечник тоже колебался и тем самым изменял магнитное поле катушки. Белл был, безусловно, знаком с явлением электромагнитной индукции, открытым в 1831 г. английским физиком М. Фарадеем, и знал, что любое изменение магнитного поля катушки вызывает такое же изменение тока, протекающего в ней. Именно поэтому колебания электрического тока повторяли колебания мембраны. Таким образом, от "уха" по проводам бежал ток, являющийся электрической копией звукового давления.

В "электрической гортани" была точно такая же катушка. Но в ней протекал процесс прямо противоположный: колебания электрического тока изменяли магнитное поле катушки. Ее сердечник начинал колебаться и толкать в такт мембрану "гортани". В свою очередь, мембрана колебала воздух, а рупор усиливал эти колебания и направлял звуковую волну в настоящее человеческое ухо.

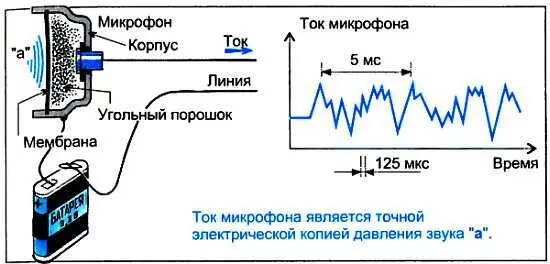

А.Г. Белл изобрел телефон в 1876 г. С тех пор в его конструкцию было внесено много усовершенствований. В частности, в современном телефоне вместо "электрического уха" Белла используется чувствительный угольный микрофон. В нем мембрана соприкасается с угольным порошком. Пока в микрофон не говорят, сопротивление порошка остается неизменным и через него от батареи в линию (провода) протекает постоянный ток. Стоит произнести в микрофон какие-нибудь слова, порошок под действием колеблющейся мембраны будет то спрессовываться, то разрыхляться. Изменение плотности порошка приведет к изменению его электрического сопротивления, а значит, и к изменению тока, текущего через порошок. И снова в проводах, идущих от микрофона, рождается электрическая копия звукового давления.

Принцип действия "электрической гортани" Белла сохранился и поныне. Правда, в современном телефонном аппарате она стала более компактной и умещается в телефонной трубке, однако сейчас встречаются и такие громкоговорители, которые гораздо крупнее своего "прадедушки".

С изобретением Белла, казалось бы, устранились все трудности перевода звукового давления в двоичный цифровой код.

Действительно, чего проще: замыкай и размыкай с помощью ключа цепь тока на выходе микрофона и получай отсчетные значения электрической копии звукового давления. Однако потребовалось еще более 50 лет, чтобы со всей математической строгостью доказать возможность замены любой непрерывной функции ее отсчетными значениями и выяснить, как часто такие значения следует брать. Сделал это в начале 30-х годов XX столетия академик В.А. Котельников. С тех пор все специалисты по передаче информации знают теорему об отсчетах непрерывной функции, носящую его имя.

Но и появление теоремы Котельникова не сразу привело к цифровому кодированию речи. Существовавшие в то время управляемые механические ключи-реле не могли переключаться быстро, скажем 12000 раз в секунду. Только развитие транзисторной техники и интегральной технологии позволило перейти к практическому решению задачи.

На обыкновенном транзисторе (с тремя электродами — базой, коллектором и эмиттером) можно строить простейший электронный ключ. Если на базу транзистора подать управляющий импульс тока так, чтобы полностью открыть его, то на время действия импульса коллектор и эмиттер окажутся как бы замкнутыми и транзистор, включенный этими электродами в цепь тока микрофона, будет подобен замкнутому ключу. В то время когда на базе транзистора управляющего импульса нет, его коллектор и эмиттер оказываются как бы разомкнутыми, транзистор в этом случае подобен разомкнутому ключу. Подавая на базу транзистора каждую секунду 12 000 управляющих импульсов (эта частота не считается высокой, так как современные импульсные генераторы могут вырабатывать в секунду и миллиарды импульсов), мы тем самым заставляем замыкаться электронный ключ через каждую 1/12000 с = 83,3 мкс и пропускать ток от микрофона. Таким образом, на выходе электрического ключа вместо непрерывного тока будут возникать его отсчетные значения.
