«Н»:А… понял, понял, понял, как сказал однажды поручик Ржевский. СКИН-ЭФФЕКТ или, иначе говоря, эффект поверхностной высоко-частотной проводимости. Но не распространяется ли это требование на катушки индуктивности для резонансных контуров первой ПЧ, которая, как я помню, равна 5,465 МГц?

«А»:Можешь считать, что нет. Эти индуктивности выполнены на том же типе каркаса, что и индуктивности полосовых диапазонных фильтров.

Намотка катушек ПЧ 1 осуществляется проводом, типа ПЭВ-2-0,1 и содержит 80 витков. Емкость конденсатора составляет 12 пикофарад. Кстати, как ты, наверное, заметил, конструкция каркасов содержит в себе сердечник, снабженный резьбой М4. Обычно его изготовляют из карбонильного железа (для высоких частот). Или феррита, когда используется стандартное значение ПЧ, равное 465 кГц. С помощью подобного сердечника можно без какой-либо перемотки обеспечить плавную регулировку значения индуктивности. В сторону ее увеличения. До 30 % и более.

«Н»:А как уменьшить индуктивность, не трогая обмотку?

«А»:Представь себе, и эта проблема решена. Для подобного свершения, как оказалось, вполне достаточно применить резьбовой сердечник, изготовленный из ЛАТУНИ.

«Н»:Ну а что ты можешь сообщить о конструктивных особенностях катушек для ПЧ2?

«А»:Поскольку ПЧ2 равна 465 кГц, то здесь следует применить секционированные катушки, которые в дальнейшем будем именовать — Тип III.

Их внешний вид приведен на рис. 16.2. Что же касается моточных данных, то они таковы. Одиночная контурная катушка на 465 кГц содержит 80 витков ПЭВ-2-0,1, намотанных на каркасе Тип III. В каждой из его четырех секций размещено по 20 витков.

«Н»:Но в схеме приемника имеется катушка, содержащая ДВЕ обмотки на одном каркасе. Как поступим в этом случае?

«А»:Тогда в верхних двух секциях размещаем первичную обмотку, а в двух нижних — вторичную. Каждая из секций содержит по 40 витков провода ПЭВ-2-0,08 или ПЭВ-2-0,063. Таким образом, каждая из катушек содержит по-прежнему по 80 витков. Емкость контурного конденсатора составляет 91 пФ.

«Н»:Однако, ты собирался рассказать о ШПТЛ?

«А»:Собирался, однако. ШПТЛ — широкополосные трансформаторные линии — вещь прелюбопытная. Спец рассказывал, что их теоретическое описание очень громоздкое и сложное. А вот практическая реализация — одно удовольствие. Я, конечно, имею в виду простейшие случаи. Поскольку Спец показывал мне такие хитрые ШПТЛ, что я до сих пор не знаю, как они наматываются. Но спешу тебя уверить, что мы вполне можем обойтись в данном приемнике достаточно простыми ШПТЛ.

«Н»:Ты вселил в меня бодрость и оптимизм. Но не лучше ли будет от слов перейти к изображению?

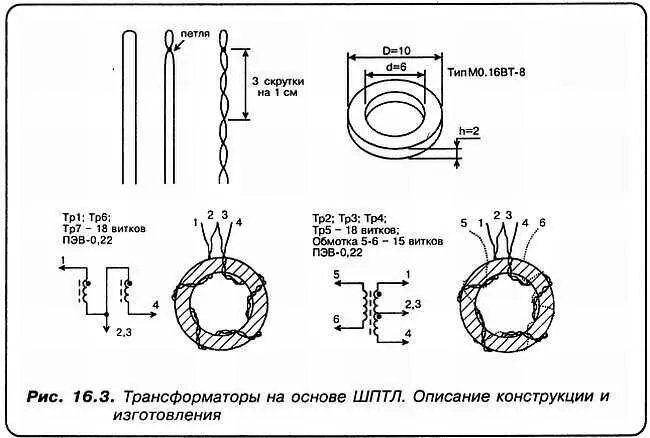

«А»:Посмотри внимательно на этот рис. 16.3. Я все изобразил на нем. Прежде всего, чтобы приступить к намотке ШПТЛ, необходимо подготовить СДВОЕННУЮ И СКРУЧЕННУЮ ПАРУ проводов. Мой совет — в данной конструкции применяем ПЭВ-2-0,22. Отрезав от катушки с проводом кусок длиной 1 метр, далее поступают так, как указано на рис. 16.3.

«Н»:А если точно такого кольца добыть не удастся?

«А»:Тогда могу посоветовать применить кольца из высокочастотного феррита марки 50ВЧ2. Количество витков то же самое. Если размеры кольца соответствуют приведенным на рис. 16.3, разумеется.

«Н»:У нас остался невыясненным еще один компонент.

«А»:Ты имеешь в виду трансформатор преобразователя напряжения? Он, должен заметить, может быть реализован по-разному. Однако наиболее предпочтительным является его намотка на кольце из никель-цинкового феррита марки 600НН или 1000НН типоразмера К16,0x8,0x6,0. Первичная обмотка содержит в себе 80 витков ПЭВ-2-0,18. Вторичная — 300 витков ПЭВ-2-0,1.

«Н»:Какие-нибудь дополнительные рекомендации по этому трансформатору имеются?

«А»:Ну конечно! Прежде всего рекомендую превратить, с помощью надфиля с алмазным покрытием, прямоугольное сечение кольцевого сердечника в некое подобие овала. В противном случае, при намотке, возможно повреждение острой ферритовой гранью изоляции эмалевого провода. А это приведет к неработоспособности трансформатора. Поэтому здесь стоит проявить терпение и аккуратность.

«Н»:Я забыл спросить тебя о частоте преобразования узла (рис. 16.4).
