Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:Будучи, буквально, окрылен твоими словами, я продолжаю. Итак, напряжение на резисторе R6, зависящее оттока эмиттера второго транзистора, подается в цепь базы первого транзистора.

«А»:Внимание, Незнайкин! Поскольку рекомендованные транзисторы КТ-342А (КТ-3102) имеют статический коэффициент усиления по постоянному току порядка 250–350, базовый ток VT1 не превышает 1 микроампера! Тем не менее, проходя по R1, этот ток способен создать падение напряжения, которое следует учитывать. Кроме того, от величины коллекторного тока второго транзистора зависит значение падения напряжения на резисторе R5. А, значит, напряжение коллектора VT2. Ну и, соответственно, напряжение на эмиттере первого транзистора. Вот почему, регулируя величину резистора R6, мы определяем этим режим работы всего предварительного усилителя.

«Н»:Так какую же из двух схем (рис. 16.1, а или рис. 16.1, б ) ты мне порекомендуешь для конкретного использования?

«А»:Именно схему двухкаскадного предварительного усилителя на транзисторах. Но не кажется ли тебе, что мы отвлеклись от нашего приемника, как такового?

«Н»:Разве? Ну тогда давай возвращаться к первоначальной теме. Тем более, что в наших записях отсутствует, как я заметил, важнейший момент…

«А»:Уж не имеешь ли ты в виду конструкцию катушек индуктивности?

«Н»:Именно! А, кроме того, конструкцию трансформаторов, намотанных на кольцах, под гордым названием ШПТЛ. Ведь как я подозреваю, их намотка обладает особой спецификой?

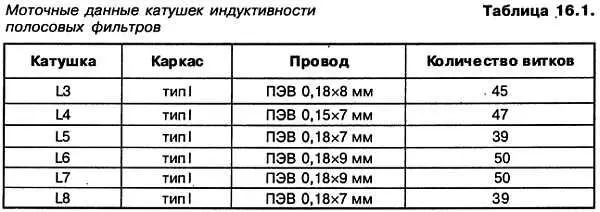

«А»:Безусловно. Итак, что касается полосовых диапазонных фильтров, то их данные приводятся в табл. 16.1.

Теперь тебе полезно учесть, что для обеспечения нормального приема в диапазоне частот 15,0—12,0 МГц, генератор плавного диапазона (ГПД) должен перестраиваться в пределах:

Минимальная рабочая частота ГПД — 17,465 МГц;

Максимальная рабочая частота ГПД — 20,465 МГц;

Соответственно, для диапазона частот 12,0–9,0 МГц;

Минимальная рабочая частота ГПД — 14,465 МГц;

Максимальная рабочая частота ГПД — 17,465 МГц.

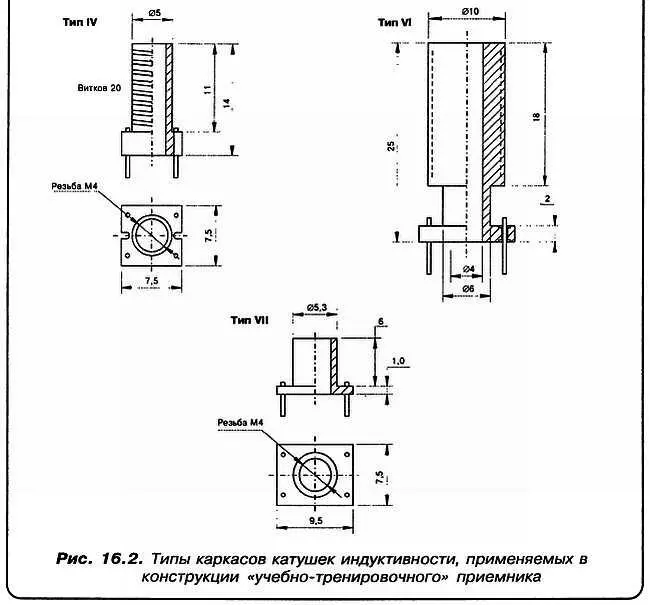

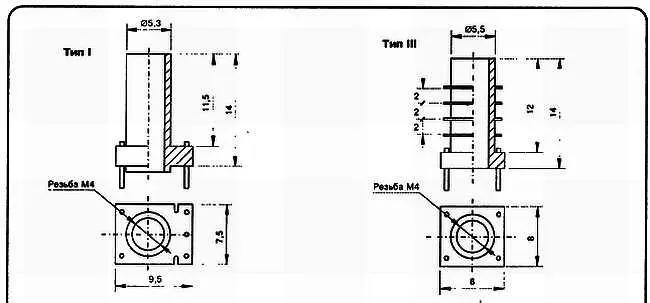

Что касается конструкции контурной катушки ГПД, то здесь отступать от современного стандарта тоже не следует. Вот она, на рис. 16.2 (тип IV).

«Н»:Но я вижу, что каркас контурной катушки ГПД обеспечивает намотку не виток к витку, а с определенным промежутком?

«А»:Ты хочешь сказать — с ПРИНУДИТЕЛЬНЫМ ШАГОМ? Да, это так. Скажу больше — гетеродинную катушку вообще желательно намотать посеребренным проводом без какой-либо изоляции. Конструкция каркаса с принудительным шагом и позволяет легко это осуществить.

«Н»:Ну, а где я возьму такой провод?

«А»:Как ты еще не раз убедишься в своей практике, добывание комплектующих для своей очередной конструкции — это достаточно хлопотная задача. Но и достаточно азартная. Она чем-то сродни коллекционированию монет или значков. Но только не в данном случае. Потому что если тебе не удастся раздобыть специального серебреного провода, то можно тот же самый вопрос решить иначе. На любом радиотолчке ты приобретаешь кусок монтажного многожильного провода, но ОБЯЗАТЕЛЬНО типа МС. Длина куска — не более 50 сантиметров. Толщина — желательно побольше. Затем аккуратно снимаешь с него фторопластовую изоляцию. Осталось только расплести жилы, что не так уж и сложно. И у тебя в наличии окажется 5–7 профессионально и высококачественно посеребренных проводников. Этого хватит на добрый десяток катушек!

«Н»:А почему я не могу воспользоваться обыкновенным медным эмалевым проводом? Хотя бы той же марки ПЭВ-2?

«А»:Ты, дружище, себя просто недооцениваешь! Ну конечно-же, можешь! Ибо, как сказал японский камикадзе, направляя свой самолет на американский авианосец, «все в наших руках». Кроме добротности гетеродинной катушки, если ее намотать медным проводом!

«Н»:Это тоже тебе поведал японский камикадзе?..

«А»:Вот как раз на этот счет он ничего не успел сказать! Так что мне об этом в свое время поведал Спец, а я — тебе. И уверяю тебя, гетеродинная катушка стоит того, чтобы ради нее затеять эту возню с серебряным проводом!
