Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:Такой сложный?… Что же ты молчишь? И почему у тебя такой меланхолически-философский вид? Ты устал от разъяснений?

«А»:Я просто, как говорят, слегка «задумался о высоком»… И виной тому — твои навязчивые мысли о сложности! Якобы присутствующей на предложенной тебе схеме. Между тем, дорогой Незнайкин, можешь поверить моему скромному опыту. Тем более, что он опирается на значительно больший опыт Спеца. Так вот, этот опыт говорит — бояться следует не столько схем «средней» сложности, сколько схем «ПРОСТЫХ»! Порой именно «простые» схемы скрывают в себе настоящие сложности! Но об этом мы поговорим в следующий раз.

«Незнайкин»:Добрый день, дорогой Аматор. Мне не терпится продолжить нашу беседу-путешествие по схеме KB-приемника, который мне уже просто не терпится построить. Я бодр, сосредоточен и готов к восприятию новой информации.

«Аматор»:Добавь — такой нужной и полезной. После этой твоей блестящей демонстрации самовнушения мне ничего не остается другого, кроме как приступить к обсуждению принципиальной электрической схемы узла U3. У тебя снова вопрос?

«Н»:Я просто подумал о том, что, может быть, вместо «электронного» решения, прибегнуть к более простому?

«А»:Ну ты меня просто заинтриговал! Но что ты имеешь в виду, говоря о «более простом решении»?

«Н»:Может быть просто набрать несколько маленьких батареек от часов, соединить их последовательно, да и получить эти самые (+ 30 вольт)? Ведь ВАРИКАПЫ, как я полагаю, тока почти не потребляют? Значит, батареек хватит надолго. Чему это ты так улыбаешься?

«А»:Знаешь, я как-то предложил то же самое Спецу. Представь себе, он тоже развеселился. И сказал, что если бы не пара моментов, то по этому пути, пожалуй, можно было бы пойти.

«Н»:Мне не терпится узнать, что это за «моменты»!

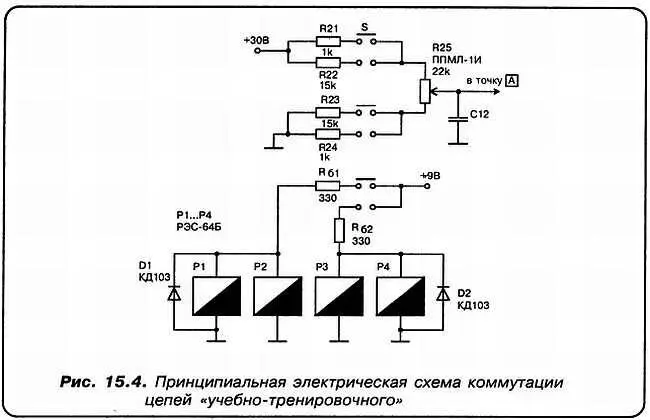

«А»:Первый из них заключается в том, что, хотя сами ВАРИКАПЫ, действительно, тока не потребляют (пара микроампер не в счет), но есть компонент и более прожорливый. Который, как раз, ток потребляет. Я имею в виду МНОГООБОРОТНЫЙ РЕЗИСТОР.

«Н»:Ну это уже совсем просто! Нужно взять резисторы, имеющие высокое сопротивление, вот и все! Скажем, один мегом!..

«А»:Да нет, не все. Ведь при этом резко возрастут шумы. Увеличатся механические требования к ползунку. Как следствие, возрастет уровень помех. Вот почему оптимальный номинал этого резистора — не свыше 47 килоом. А еще лучше — 22 килоома. При этом сквозной ток через многооборотный резистор возрастает. И в нашем случае будет равен, примерно, 1,5 миллиампер. А это для часовых батареек, согласись, многовато. Не надолго их хватит.

«Н»:Ну, а в чем заключается второй момент?

«А»:В том, что стабильность батареек недостаточна.

«Н»:А что, стабильность должна быть очень высокой?

«А»:Представь себе. Но к этому вопросу мы еще вернемся ниже, а пока давай приступать к анализу работы схемы преобразователя напряжения.

Заметь, нам требуется достаточно специфическое напряжение, равное +30 вольт. А у нас имеется напряжение — (+9 вольт). Вот в таких случаях и используют одну из разновидностей схем электронного статического преобразователя напряжения. Как видишь, ЗАДАЮЩИЙ ГЕНЕРАТОР (ЗГ) низкой частоты реализован на транзисторе VTI.

«Н»:А зачем здесь лампочка накаливания Л1? Для индикации включения?

«А»:Не угадал! Эта лампочка, при работе преобразователя, всегда темная! Ее назначение — быть температурно-зависимым элементом обратной связи. При росте амплитуды сигнала ЗГ, эффективное значение переменного тока нагревает нить лампочки. Ее сопротивление при этом возрастает. Что ведет к уменьшению упомянутого тока. Лампочка слегка остывает, что…

«Н»:… Ведет к новому возрастанию тока! Значит, поскольку этот процесс носит динамический характер, амплитуда колебаний стабилизируется!

«А»:Вот видишь, как хорошо! Далее с коллекторной нагрузки транзистора VT1, в качестве которой используется резистор R4, сигнал поступает на базу VT2. Этот транзистор предназначен для согласования уровней напряжения. И определяет рабочий режим по постоянному току выходного каскада генератора, выполненного на транзисторах VT3—VT6. Далее через переходной конденсатор, емкостью 0,22 микрофарады, сигнал подается на оконечный усилитель-преобразователь, реализованный на транзисторе VT7. Обрати внимание на существование еще одной обратной связи, осуществляемой через подстроечный резистор R5.
