«Н»:Если я верно понял, эти самые обратные связи и позволяют достичь высокой стабильности амплитуды колебаний?

«А»:Совершенно верно! В качестве коллекторной нагрузки транзистора VT7 служит малогабаритный тороидальный трансформатор Тр1. На его вторичной обмотке развивается переменное напряжение равное, примерно, 35 вольт. Которое выпрямляется диодным мостом (VD1—VD4). А затем сглаживается электролитическим конденсатором. После чего подается на вход прецизионного линейного стабилизатора, реализованного на транзисторах VT8 и VT9, а также микросхеме. Предусмотрена также подстройка величины выходного напряжения с помощью резистора R19.

«Н»:Дальше все понятно. Остановка за малым — создать все это практически.

«А»:А почему ты ничего не спрашиваешь об УМЗЧ?

«Н»:Только потому, что, как мне кажется, к выходу нашего двухдиапазонного KB-приемника можно подсоединить вход любого УМЗЧ.

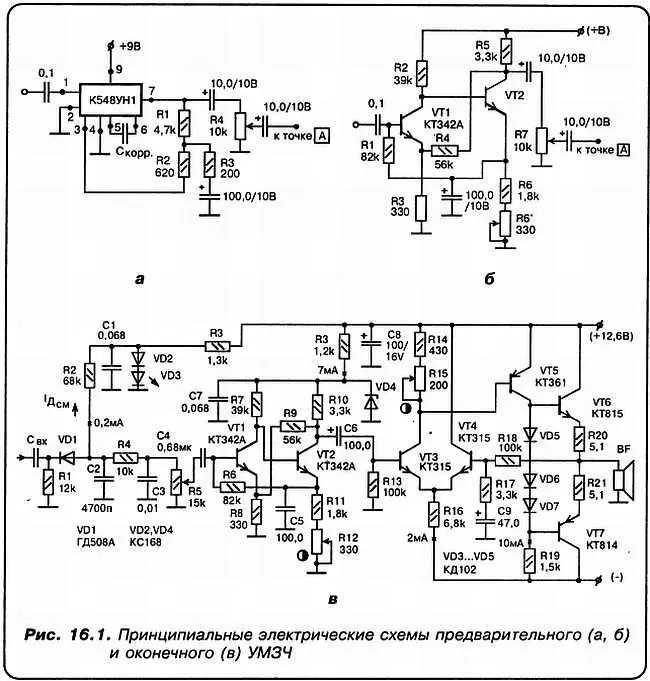

«А»:Отчасти, это так. Но все же, чтобы создаваемое тобой «изделие» не являлось зависящим от какой-либо сторонней аппаратуры, хочу предложить тебе пару-тройку разновидностей УМЗЧ. И хочу заметить, что в настольной (или носимой) модели KB-приемника особого смысла в сверхмощном УМЗЧ нет ровно никакого! Поэтому я предлагаю тебе для реализации вот такую схему УМЗЧ, где достаточно гармонично сочетаются простота, малые габариты, небольшая мощность и достаточно высокое качество (рис. 16.1).

«Н»:Это что, полная схема?

«А»:А что ты ожидал увидеть? Вавилонскую башню? Могу посоветовать на будущее — придерживайся изображенной на этой схеме конфигурации оконечной части УМЗЧ. Что же касается входного каскада, то здесь, как пишут в газетных объявлениях по квартирному обмену, возможны варианты. А вообще-то усилители мощности звуковой частоты (ранее их именовали — усилители низкой частоты) — это обширнейшая область электроники и акустики!

«Н»:Но какие-то рекомендации для самостоятельной разработки «ходовых» УМЗЧ, вот как в данном случае, имеются?

«А»:Обязательно. Прежде всего, УМЗЧ должен быть двухтактным и не содержать на выходе трансформатора. Затем очень желательно, чтобы оконечный каскад был построен на комплементарных транзисторах. То есть одинаковых по своим частотным и мощностным параметрам, но имеющих различную проводимость. Проще говоря, один из них должен иметь структуру р-n-р , а другой — n-р-n . В этом случае нелинейные искажения будут минимальными.

«Н»:Но ты говорил о «паре-тройке» схем.

«А»:Я имел в виду построение предварительных каскадов УМЗЧ. Вот они — выбирай (рис. 16.1, а, б ).

«Н»:Без твоего краткого комментария?

«А»:Ну если ты настаиваешь… На рис. 16.1, а показана схема предварительного усилителя для УМЗЧ на микросхеме К548УН1А. Параметры этого усилителя зависят от глубины отрицательной обратной связи (ООС), которая определяется соотношением номиналов резисторов R1 и R3. В данном случае, коэффициент передачи составляет около 25. Конденсатор коррекции ( С корр) нужен для того, чтобы ограничить диапазон рабочих частот. Ну, а на рис. 16.1, б приведена практическая схема двухкаскадного предварительного усилителя с, так называемой, непосредственной связью между каскадами. Между прочим, это достаточно высококачественный предварительный усилитель. Поскольку для снижения нелинейных искажений здесь использованы ДВЕ цепи ООС.

«Н»:Должен признаться тебе, дорогой Аматор, что все эти твои ООС напоминают мне лихо закрученный детектив, где все действующие лица немедленно попадают в разряд подозреваемых…

«А»:Мне вполне по вкусу твоя аналогия. Действительно, подобные схемы, где электрический режим по постоянному току сложным образом зависит от величины номинала каждого резистора схемы, способен привести к состоянию, так сказать, философической меланхолии. Но, уверяю тебя, творческий гений человечества, наряду и с другими проблемами, с такой задачей, как отладка усилителей с непосредственной связью, сумел справиться! И, между нами, это оказалось не так сложно, как кажется вначале.

Ну-ка, Незнайкин, начинай анализ!

«Н»:Мне почему-то кажется, что ключевая точка схемы — это резистор R6.

«А»:Твоей интуиции можно только позавидовать…
