Вообще в последние годы восторжествовала тенденция замены механического шкального устройства с его ненадежным механизмом, электронным устройством цифрового отсчета частоты (ЦОЧ), обеспечивающим высокую точность измерения частоты принимаемого сигнала (погрешность менее 0,5 % в KB-диапазоне). А также хорошую визуальную индикацию частоты настройки и прочие возможности. Например, программируемое изменение частоты приема по заранее составленному временному графику или осуществление автоматического поиска станции и слежение за ней в условиях вариаций ее рабочей частоты в точке передачи.

В общем случае ЦОЧ или ЦИФРОВАЯ ШКАЛА, представляет собой некий счетчик частоты настройки, оснащенный цифровым индикатором. Следует заметить, что непосредственное измерение частоты принимаемого сигнала затруднительно, поскольку уровень этого сигнала может, в принципе, оказаться недостаточным, либо вообще отсутствовать. В частности, это происходит при глубоком замирании сигнала — феддинге. Поэтому при реализации цифровой шкалы прибегают к косвенным методам измерения, основанным на использовании частоты гетеродина (в нашем случае — ГПД). Чтобы при измерении частоты гетеродина f гетиндицировалась частота принимаемого сигнала f сигн, в приемниках с преобразованием «вверх» необходимо внести поправку:

f сигн= f гет— f пр

Внести такую поправку на величину промежуточной частоты можно несколькими способами, основанными на применении следующих методов:

а) двух счетчиков частоты,

б) счетчика частоты, включающего дополнительный дешифратор на ПЧ,

в) вычитателя частоты в преобразователе кода,

г) счетчика частоты с предварительной установкой.

Вот, например, как осуществляется принцип работы ЦОЧ с одним счетчиком частоты и дополнительным дешифратором на частоту, равную ПЧ.

Смысл метода заключается в том, что за время измерения (мерный интервал) счетчик подсчитывает импульсы, начиная с нулевого состояния, до тех пор, пока не пройдет число импульсов, соответствующее значению ПЧ. Затем счетчик устанавливается в «0» и процесс измерения продолжается. Таким образом, к моменту окончания процесса подсчета, состояние счетчика соответствует искомому значению частоты сигнала.

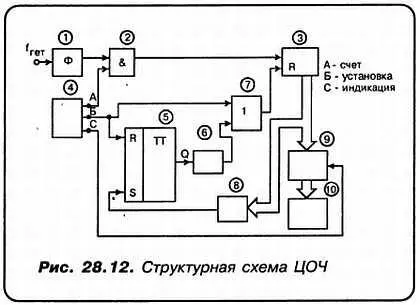

Данный метод предусматривает формирование последовательностей импульсов. Итак, используется только ОДИН счетчик, который ДВАЖДЫ сбрасывается в «0» в течение одного цикла счета. Структурная схема такого ЦОЧ приведена на рис. 28.12.

Функционирование осуществляется следующим образом. Импульс установки, поступающий со схемы формирования временных интервалов 4 через схему логического суммирования 7 подается на вход установки 0 (вход R ) счетчика 3 . Помимо этого, импульс установки подается еще на вход R триггера 5 .

Таким образом, узлы 3 и 5 — сбрасываются в «0». Этим самым за период счетного интервала (время Т сч) осуществляется подсчет импульсов с нулевого состояния до того момента, пока через декады счетчика не пройдет число импульсов, соответствующее значению ПЧ. В состав схемы входят также формирователь импульсов 1 и схема совпадений 2 . Поступающая затем с выхода дешифратора 8 на вход S триггера 5 логическая ЕДИНИЦА, перебрасывает триггер во включенное состояние. При этом положительный перепад напряжения на его выходе 0, запускает устройство формирования коротких импульсов 6 . Выходной импульс, пройдя через схему сложения 7 , вторично сбрасывает счетчик в «0». Поскольку до прихода следующего импульса установки S — триггер 5 будет сохранять (запоминать) состояние на выходе, которое соответствует логической «1», то за оставшееся время счета, полностью исключается возможность обнуления счетчика, благодаря чему достигается корректировка на величину ПЧ.

Заметим, что с выхода счетчика 3 по информационной шине поток данных о числовом значении измеряемой частоты сигнала подается на преобразователь кода 9 , а затем на многоразрядный цифровой индикатор 10 .

В качестве еще одного метода, который вполне может подойти для решения стоящей перед нами задачи, является устройство ЦОЧ, основанное на использовании «счетчика частоты с предварительной установкой». В этом случае счетчик устанавливается не на «0», а в такое состояние, чтобы после прохождения числа импульсов, соответствующих ПЧ, счетчик просто пришел в некоторое исходное состояние, предварительно записанное в память.
