Таким образом, с выхода той части принципиальной схемы, которая реализована на транзисторах VT1—VT6, через конденсатор связи С7, стабилизированный по амплитуде сигнал от ЗНГ подается на вход усилителя амплитуды (мощности) выходного сигнала. Он выполнен на транзисторе VT7, нагрузкой которого служит импульсный повышающий трансформатор Тр1.

Со вторичной обмотки которого, после выпрямления и фильтрации, положительное напряжение, величина которого составляет около 38 вольт, подается на вход прецизионного стабилизатора напряжения, собранного по компенсационной схеме на транзисторах VT8 и VT9 и микросхеме 198НТ1А.

С целью получения максимально высоких качественных показателей, в данном высокоточном стабилизаторе напряжения, вместо имеющих достаточно высокий уровень шумов стабилитронов, использованы, соответствующим образом включенные, интегральные транзисторы, входящие в состав микросборки. Это позволило также значительно понизить величину сквозного тока через структуру цепочки, выполняющей функции генератора опорного напряжения от значения 5–8 миллиампер (в случае применения обычного стабилитрона) до 1 миллиампера, что в данном конкретном случае является существенным.

Наличие в схеме подстроечного резистора R19 типа СП5-16ВА-0,125 (или подобного, но обязательно «закрытой» конструкции) дает возможность осуществить подстройку величины выходного высокостабилизированного напряжения представленной на рис. 16.4. схемы в пределах от 26 до 34 вольт.

«Спец»:Ну просто как по книге. Молодцом! Продолжай в том же духе. Но помни, что для «большого приемника» узел, включающий R21—R25 — отбрасывается. И заменяется другим!

«Незнайкин»:Я попробую…

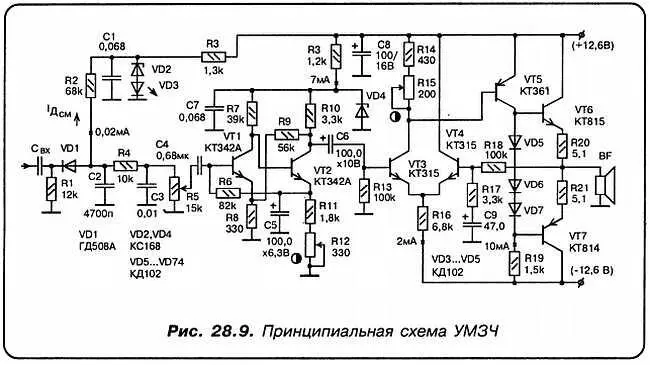

Конструктивно, в состав электронных узлов приемника, скомпонованных в единой обечайке, данный узел не входит. И поэтому выполнен на отдельной печатной плате. Это, помимо прочего, дает возможность делать его легкозаменяемым, т. е. сменным. При дальнейшей модификации описываемого радиоприемника, предполагается ввести в состав последнего СИНХРОННЫЙ ДЕТЕКТОР. Поэтому применение той или иной разновидности УМЗЧ, соответствующей различным тенденциям и взглядам, касающимся этого вопроса, присущих различным радиолюбителям-конструкторам, также не может игнорироваться. Поэтому, вместо представленной на рис. 28.9, принципиальной электрической схемы узла УМЗЧ, может быть использована и иная.

В предложенном автором варианте УМЗЧ используется обычный амплитудный диодный детектор с предварительным смещением диода, позволяющий существенно линеаризовать его характеристику. С выхода амплитудного детектора, через конденсатор С4, выделенная низкочастотная составляющая сигнала подается на предварительный усилитель, выполненный на транзисторах VT1 и VT2, охваченных глубокой отрицательной обратной связью. С выхода предварительного усилителя низкой частоты сигнал поступает на двухтактный оконечный каскад, все пять транзисторов которого, а именно, VT3—VT7 охвачены отрицательной обратной связью по постоянному току, что способствует стабилизации режимов работы каскадов УМЗЧ и значительно улучшает линейность.

«Аматор»:Хочу сделать небольшое примечание: в качестве резистора R15 желательно применить СП5-16ВА-0,25 или подобный. Все постоянные резисторы OMЛT-0,25 или С2-23-0,125. Конденсаторы С6 и С9 желательно применить танталовые (тип К52-1). Остальные — К50-35Б. А еще лучше — производства Южной Кореи или Тайваня.

А вот о блоке питания просил бы рассказать Вас, уважаемый Спец.

«Спец»:Ну, что же, не вижу причин для отказа.

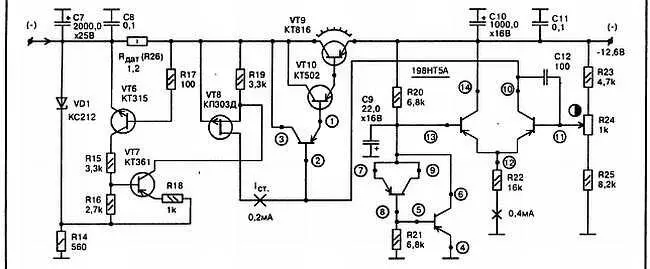

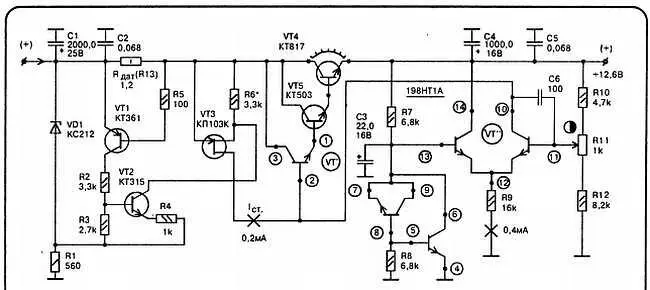

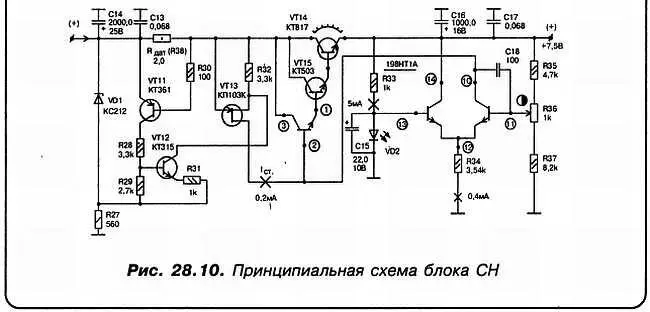

Принципиальная электрическая схема блока стабилизированных источников питания предлагаемого для повторения приемника, представлена на рис. 28.10.

Как легко видеть, в одном блоке объединены три автономные стабилизированные источника напряжения: +12,6, -12,6, и +7,5 вольта.
