Этот метод некоторые авторы рекомендуют при использовании цифровых микросхем среднего уровня интеграции, допускающих предварительную установку произвольного числа. Этот метод действительно очень хорош и, как мы покажем ниже, примененные в составе нашей цифровой шкалы микросхемы, вполне допускают осуществление предварительной установки произвольного числа. Тем не менее, при проектировании приемника был избран ранее описанный метод, базирующийся на применении ОДНОГО счетчика частоты и дополнительного дешифратора на ПЧ.

Решающим аргументом, определившим выбор метода построения цифровой шкалы для приемника, послужило следующее обстоятельство. Дело в том, что при прочих равных условиях, выбранный нами метод представляется более универсальным. Поскольку обеспечивает НАИБОЛЕЕ ПРОСТО РЕАЛИЗУЕМУЮ возможность построения цифровой системы, совмещающую в себе функции как ЦИФРОВОЙ ШКАЛЫ, так и компактного ИЗМЕРИТЕЛЬНОГО ЧАСТОТОМЕРА одновременно!

Перевод системы из одного качества в другое вполне возможно, как будет показано ниже, осуществить с помощью обыкновенного тумблера. Вот почему такое устройство (ЦОЧ + ЧАСТОТОМЕР) окажет колоссальную помощь в процессе настройки как описываемого приемника, так, что тоже не исключается, многих других устройств.

Принципиальная электрическая схема УНИВЕРСАЛЬНОЙ ЦИФРОВОЙ ШКАЛЫ (будем впредь именовать это устройство так), была представлена на рис. 27.1.

Работа универсальной цифровой шкалы осуществляется следующим образом. Генератор, формирующий тактовые импульсы, стабилизированный кварцем, имеющим собственную частоту резонанса 32768 герца, собран на микросхеме D2 типа К176ИЕ5. Эта специализированная микросхема содержит в себе не только схему генератора прямоугольных импульсов, но также и двоичный счетчик, выходы которого дают возможность получить как собственно выходной сигнал этого генератора, так и результат деления его частоты на 2 в 15 степени. А, кроме того, еще и на 2 в 14 степени, а также на 2 в 9 степени.

При этом эпюра контрольного сигнала генератора снимается с выводов 11 и 12 микросхемы D2. Следует заметить, что эпюры сигналов на этих выводах сдвинуты друг относительно друга по фазе на 180 градусов. Таким образом, на выводе 5 D2 формируется прямоугольный сигнал с периодом 1 герц. Далее этот сигнал поступает на счетный вход D-триггера, который выполнен на микросхеме D3 К176ТМ2 (К561ТМ2). И затем с прямого выхода этого триггера (вывод 1 ) подается на вход логического инвертора, собранного на одном из элементов 2И-НЕ, которые имеются в составе микросхемы D4 К176ЛА7 (К561ЛА7). Для формирования необходимых внутрисистемных служебных импульсов, сигнал с вывода 5 микросхемы D2, одновременно с подачей на счетный вход D-триггера, подается на еще один элемент 2И-НЕ, откуда после инвертирования (вывод 11 D4) подается на двухвходовую схему совпадения (выводы 5 и 6 D4).

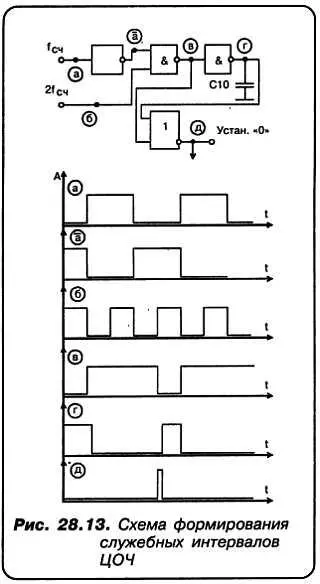

Инвертированный выходной сигнал сумматора (вывод 4 D4) поступает на схему формирователя коротких импульсов, реализованную, как это и следует из принципиальной схемы, с помощью логического инвертора (входы 8 и 9 D4). А также схемы сдвига, в формировании которой участвует конденсатор С10. Для более наглядного понимания того, как именно осуществляется формирование необходимых нам служебных сигналов, основные моменты процесса представлены на рис. 28.13.

Действительно, для того, чтобы легко и удобно считывать показания цифровой шкалы, а равно и показания частотомера (при проведении процесса измерений), желательно счетный интервал (это то время, в течение которого осуществляется подсчет числа поступающих импульсов в каждом цикле), иногда говорят СЧЕТНЫЙ ПЕРИОД, разбить на три интервала, соответственно:

1. Интервал счета.

2. Интервал индикации.

3. Интервал установки.

Вот именно для этой цели и служат микросхемы D3, D4, D5 и D6.

Естественно, эпюра «б» соответствует ситуации на выводе 11 D4. А эпюра «а» — ситуации на выводе 3 D4. Тогда инвертированный выходной сигнал сумматора (эпюра «с»), как легко убедиться, произведя логическое сложение эпюр «а» и «б», поданный на вход инвертора, учитывая временную задержку, вносимую конденсатором С10, дает сигнал, который и представлен на эпюре «в». Как видим, сформировалась очень важная для дальнейшей работы схемы временная задержка (см. рис. 28.13).
