Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

Или взять, да и построить цветной телевизор, для начала? Но современный цветной телевизор — это далеко не то изделие, с которого стоит начинать — хлопотно это и очень дорого. Да и микросхемы большого уровня интеграции, поверьте, мало чем могут помочь для развития у радиолюбителя-конструктора важнейшего умения — «схватывать» и «прочитывать» схемы.

Таким образом, выбор оптимального объекта приложения творческих сил в современном радиолюбительском конструировании — задача непростая. В данном случае лозунг «цель оправдывает средства» — не только справедлив, но и является определяющим. Так какая же область современной электроники является именно тем «золотым сечением», которое гармонично сочетает в себе доступную для творческого осмысления схемотехнику и компонентную базу, приобретение которой не поставит конструктора на грань финансовой пропасти. Наконец, обеспечит радиолюбителю приобретение того бесценного опыта, который позволит в дальнейшем с уверенностью углубиться и в другие направления электроники?

Такая область имеется — это конструирование высокочувствительных, высокоизбирательных и помехоустойчивых коротковолновых и всеволновых радиоприемников, основанных на современной идеологии создания подобной аппаратуры.

Итак, цель поставлена — самостоятельно изготовить и отладить коротковолновый высококачественный радиоприемник, позволяющий вести уверенное прослушивание удаленных радиостанций в диапазоне частот от 5 до 30 мегагерц. При этом контроль частоты принимаемых станций производить по цифровой шкале.

«А»:Ну, Незнайкин, теперь ты обеспечен аргументацией для дискуссий со своим приятелем?

«Н»:Без сомнения!

«Спец»:Вот и прекрасно. А теперь я хочу предложить вам обоим, чтобы больше уже не возвращаться к этим вопросам, следующий порядок «чистового» рассмотрения вопроса. По мере необходимости, мы будем детализировать и схемотехнические, и конструкционные, и общие моменты.

Итак, прежде всего рассмотрим окончательную структурную схему.

Предлагаемый высокочувствительный, помехоустойчивый коротковолновый радиоприемник, представляет из себя СУПЕРГЕТЕРОДИН С ДВОЙНЫМ ПРЕОБРАЗОВАНИЕМ ЧАСТОТЫ. Причем первое преобразование осуществляется «вверх», что дает возможность радикально решить вопрос о таком важнейшем параметре, как избирательность по «зеркальному» каналу.

В то время, как у обычных супергетеродинных приемников, выполненных по принципу однократного преобразования частоты «вниз» (ПЧ — 465 кГц), избирательность по «зеркальному» каналу в диапазоне КВ не превышает 30 дБ, в приемниках с преобразованием «вверх» этот параметр составляет величину порядка 80 дБ и выше. Кроме того, избирательность по «соседнему» каналу (т. е. относительно станции, частота которой отличается на 10 кГц от той, прием которой осуществляется), которую в обычных супергетеродинных приемниках не удается сделать лучше 42 дБ, при использовании принципа преобразования «вверх», легко достигает уровня 70 дБ и выше. Что соответствует величинам, характеризующих профессиональную аппаратуру.

То же самое относится и к динамическому диапазону входных сигналов. В приемниках с двойным преобразованием частоты (первое — «вверх») применяется, как правило ДВУХПЕТЛЕВОЕ АРУ (автоматическая регулировка усиления), что обеспечивает несравненно более качественный прием в условиях сильного замирания сигнала при значительном уровне индустриальных помех.

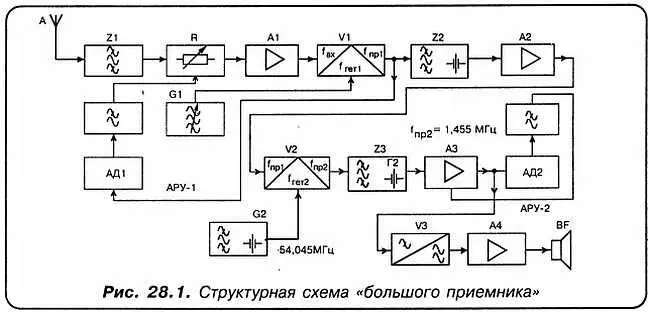

Итак, на рис. 28.1. приведена структурная схема высококачественного радиоприемника с двойным преобразованием частоты.

Первое преобразование осуществляется «вверх». Это означает, что значение первой промежуточной частоты (ПЧ1) выбрано много выше, чем самое высокое значение частоты из спектра принимаемых приемником сигналов. В данном случае весь спектр принимаемых сигналов соответствует МЕЖДУНАРОДНОМУ диапазону коротких волн (КВ) и составляет:

минимальная частота приемника — 5 мегагерц,

максимальная частота приемника — 30 мегагерц.

Этот интервал частот, в свою очередь, разбит на восемь растянутых поддиапазонов:

Первая промежуточная частот (ПЧ1) выбрана стандартной и составляет величину — 55,5 МГц.

Проанализируем, как осуществляется функционирование радиоприемника, выполненного на основании приведенной выше структурной схемы. Прошу, маэстро Аматор…
