Это, например, может произойти в случае, если уровень сигнала на антенном входе начинает резко возрастать. Тогда, если не принимать соответствующих мер, на пределе своей линейности может оказаться даже усилитель ВЧ А1. Вот почему и потребовалось применение цепи АРУ-1.
Именно цепь АРУ-1 является надежной защитой от разнообразных помех, которые возникают ЕЩЕ ДО первого преобразователя частоты в связи с тем, что любое проявление нелинейности усилителя А1 приводит к возникновению, так называемых, интермодуляционных искажений. Они проявляются на выходе приемника, когда на его вход воздействует одновременно два или более сигналов, частоты которых НЕ совпадают с частотами основного и побочного каналов радиоприема.
«Спец»:Замечательно, уважаемый Аматор. Добавлю только, что перегрузка входного УВЧ А1 опасна еще и тем, что может возникнуть эффект, так называемого, БЛОКИРОВАНИЯ. Это означает изменение уровня сигнала или отношения сигнал/шум на входе приемника при воздействии радиопомехи, частота которой НЕ совпадает ни с одной частотой основных и побочных каналов приема.
«Н»:Час от часу не легче! А что же все наши резонансные цепи!? Сколько трудов и все напрасно?
«Спец»:Кто сказал — напрасно! Вот уж нет! Но ты не должен забывать, что любая реальная радиотехническая цепь, обладает определенной нелинейностью. И реальная радиотехника — это борьба за приближение к идеалу! Никаких интермодуляционных искажений при идеальной линейности, скажем, УВЧ — не было бы.
«А»:И весь вопрос в том, чтобы склонять в нашу пользу количественные показатели. Ведь согласись, есть большая разница, если те же интермодуляционные помехи уже накладываются на полезный сигнал при уровнях, например, 50 милливольт, что и случается в обычной схемотехнике, или при уровнях около 1 вольта, что характерно для лучших связных устройств!?
«Спец»:Мы не станем останавливаться сейчас на перечислении иных видов помех, бороться с которыми АРУ-2 не может в принципе. Так что применение аттенюатора R, являющегося, по сути дела, исполнительным устройством системы автоматического регулирования минимизации уровня перекрестных, интермодуляционных и прочих помех — необходимая мера при конструировании современных как профессиональных, так и любительских приемников. Вот после этого можем перейти к рассмотрению окончательного варианта принципиальной электрической схемы радиоприемника с преобразованием «вверх».
Информация к размышлению
Современный высококачественный радиоприемник НЕ МОЖЕТ БЫТЬ собран на одной плате, если поставлена цель получить от него высокие характеристики! Поскольку взаимные связи высокочастотных цепей и помехи, возникающие уже по этой причине, при работе различных каскадов, будут принципиально снижать качество приемника. Поэтому в данной конструкции использован принцип построения отдельных функциональных узлов приемника в виде отдельных плат. С последующим их объединением в ОДНОЙ секционированной, изготовленной из листовой латуни экранированной конструкции — т. н. ОБЕЧАЙКЕ. Чертеж которой будет приведен после описания принципиальной электрической схемы.
А . Селектор диапазонов
Принципиальная электрическая схема селектора диапазонов приведена на рис. 28.2. Заметим, что резистор, включенный параллельно антенному разъему, предотвращает накопление статического электрического заряда на гальванически изолированной от земли антенне. Тип резистора — С2-29В. Конденсатор СА обеспечивает защиту приемника при высокой статической ЭДС, в случае подключения к нему наружной антенны. В случае использования только собственной штыревой антенны, в качестве этого конденсатора желательно применить высококачественный конденсатор с малой утечкой типа К76-4-1 мкФ.
Б . Аттенюатор, широкополосный УВЧ и преобразователь первой промежуточной частоты

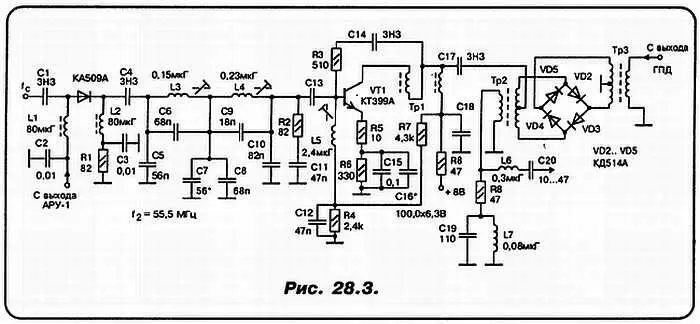

Принципиальная электрическая схема этого узла представлена на рис. 28.3.
Выделенный селектором диапазонов сигнал, вместе с большим количеством посторонних сигналов через конденсатор С1 поступает на вход регулируемого высокочастотного аттенюатора, в качестве которого используется р-i-n -диод типа КА509Б, с катода которого через С4 подается на вход фильтра, который «прозрачен» для любой из принимаемых частот, но вносит значительное затухание для любой помехи, частота которой равна значению ПЧ1, т. е. 55,5 МГц. Цепь R2, С11 служит для согласования импедансов (т. е. комплексных высокочастотных сопротивлений, учитывающих как активную, так и реактивную составляющую проводимости) фильтра-пробки и широкополосного УВЧ.
