Полоса пропускания этого УВЧ линейна до частоты 35 МГц, после чего его АЧХ (амплитудно-частотная характеристика) имеет плавно спадающий характер. С выхода УВЧ сигнал подается на вход кольцевого балансного смесителя, собранного на диодах Шоттки. Это высоколинейный смеситель, помехоустойчивость которого значительно выше, чем у обычно применяемых в бытовой радиотехнике смесителей. Кроме того, он отличается малыми шумами преобразования. В составе этого смесителя имеются (на входе и выходе) два широкополосных трансформатора ВЧ, соответственно, Тр2 и Тр3, представляющие собой ШПТЛ — широкополосные трансформаторные линии. Как и ШПТЛ Тр1, они выполнены на ферритовых кольцах типа М.0.16 ВТ-8 (параметры колец: D = 10 мм, d = 6 мм, h = 2 мм). Могут быть также использованы кольца соответствующего типоразмера на основе материала 50 ВЧ2.

С выхода смесителя (на второй вход которого подается сигнал с выхода ГПД), полученный в результате преобразования частоты сигнал, через трансформатор Тр2 подается на вход ДИПЛЕКСОРА (т. е. специального высокочастотного фильтра), реализованного по Г-образной схеме. Его характеристика оптимизирована для частоты 55,5 МГц, которая единственная из всех иных поступающих на вход ДИПЛЕКСОРА частот, проходит его без затухания. Таким образом, на выходе конденсатора С20 присутствует, уже предварительно отфильтрованный, сигнал первой промежуточной частоты — 55,5 МГц.

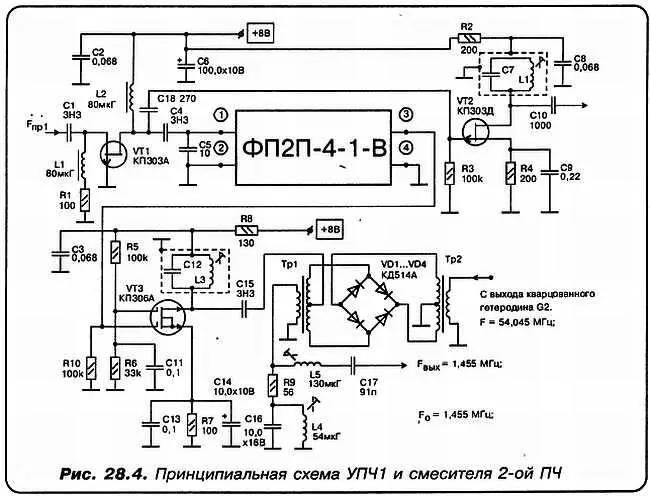

Принципиальная электрическая схема УПЧ1 приведена на рис. 28.4.

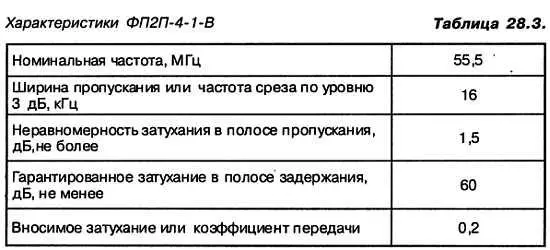

Основой, можно сказать, «сердцем» этого УПЧ является высокоселективный, сложный кварцевый фильтр пассивного типа, имеющий заводское обозначение ФП2П-4-1-В, или подобный ему. Его паспортные характеристики приведены в табл. 28.3.

Сигнал ПЧ1 (см. рис. 28.4) поступает на вход согласующего усилителя, выполненного на транзисторе Т\, включенного по схеме с общим затвором. Нагрузкой этого транзистора является узкополосный кварцевый фильтр, включенный так, как показано на принципиальной схеме. Выделенный этим фильтром сигнал первой промежуточной частоты, подается на затвор полевого транзистора VT3. Этот транзистор представляет собой высоколинейный прибор, оптимальный для высокоимпедансного резонансного усилителя. В цепи стока VT3 включен-колебательный контур L3, С12, настроенный на частоту 55,5 МГц.

С его выхода, через конденсатор С15 сигнал поступает на вход второго смесителя-преобразователя, также выполненного по схеме кольцевого балансного смесителя на диодах Шоттки. На второй вход этого преобразователя частоты поступает высокочастотный сигнал с выхода кварцованного гетеродина, частота которого составляет 54,045 МГц. Получаемая, в результате смешения, вторая промежуточная частота, равная 1,455 МГц, подается на вход ДИПЛЕКСОРА, параметры которого подобраны таким образом, что для приведенной выше частоты его затухание минимально.

Транзистор Т2 является первым каскадом системы, вырабатывающей сигнал управления для АРУ-1. В качестве нагрузки в нем применен колебательный контур, настроенный на частоту 55,5 МГц.

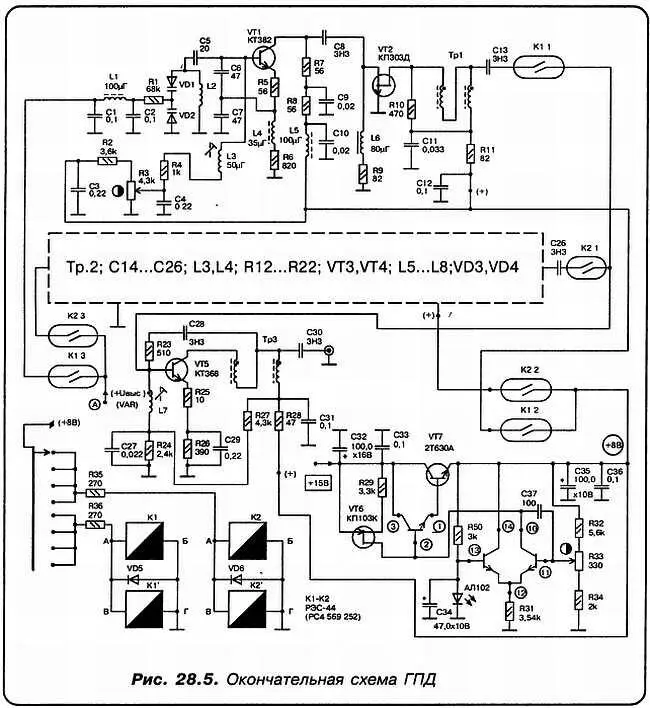

Принципиальная электрическая схема генератора плавного диапазона (ГПД) приведена на рис. 28.5.

С целью получения как можно большей ЧИСТОТЫ спектра сигнала гетеродина, кроме того, высокой стабильности его частоты (или малой кратковременной нестабильности), и, наконец, отказавшись от использования в составе этого ГПД в качестве элемента настройки конденсатора переменной емкости, была принята как ранее указывалось следующая идеология его построения.

Прежде всего, гетеродин реализован на основе сложной, многокаскадной схемы. Собственно перестраиваемый по частоте задающий генератор собран на малошумящем СВЧ (сверхвысокочастотном) транзисторе типа КТ382А.

Основная задача задающего генератора — обеспечить устойчивую генерацию высококачественного, спектрально чистого высокочастотного сигнала. Но для этого амплитуда сигнала на выходе собственно 3Г (задающего генератора) должна быть МАЛОЙ. А режим работы транзистора должен быть выбран в наиболее линейной области его вольт-амперных характеристик.
