Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Забавно, что такой же частотный резерв, относительно максимальной входной частоты 8,55 МГц, имеет второй счетчик К133ИЕ2!

«Н»:На выходе которого максимальная частота равна 855 кГц. Ну, а какой запас по частоте будет у третьего счетчика на К176ИЕ2?

«С»:А вот для этой схемы запас по частоте порядка ДВУХ!

«А»:Это все хорошо и даже отлично, но… серию К176 придется запитывать отдельно, поскольку ее напряжение питания несколько ОТЛИЧАЕТСЯ по величине!

«С»:Безусловно, но разве ты не помнишь слова пилота Дэвида Боумена, которые он передал на Землю с борта «Дискавери», когда подлетал к Сатурну?

«Н»:Я помню! Боумен сказал: «Я преодолел уже более МИЛЛИАРДА километров, а потому последние СТО — меня не остановят!..»

«С»:Браво, Незнайкин! Роман «Космическая Одиссея 2001 года» ты знаешь отлично! И хотя мы создаем не «ЭАЛ-9000», а просто высококачественный радиоприемник, небольшое усложнение схемы ни в коем случае не должно приводить нас в состояние шока!

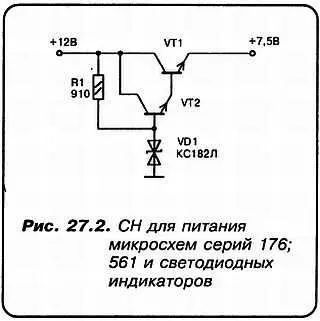

«А»:Тем более, когда это действительно оправдано и ЛЕГКО реализуемо. Да, в этом случае разумно будет запитать микросхемы D1 и D2 от такого вот узелка, как показано на рис. 27.2.

«Н»:Всего-навсего четыре компонента?

«С»:Я искренно рад, что вы преодолели барьер количественной боязни! Это немаловажный фактор. Поскольку от значительного количества компонентов в современной электронике даже с переходом на БИС и СБИС уйти все равно не удалось! Но вы не задаете вопрос о том, как поведет себя микросхема К176ИЕ2, если на ее счетный вход будут поступать «чужие» логические уровни!?

«А»:И то правда… А как же быть?

«С»:Во-первых, лучше всего применить согласователь уровней. Дело в том, что уровни ТТЛ и ТТЛШ такие: логическая «1» — не менее 2,4 вольта, а логический «0» — не выше +0,8 вольта. Это при стандартном напряжении питания +5 вольт!

«А»:То ли дело КМОП! Там все проще гораздо: логическая «1» равна напряжению питания, а логический «0» соответствует потенциалу «земли»! А мы встретились с необходимостью обеспечить НОРМАЛЬНУЮ работу К176ИЕ2 на достаточно высокой для него частоте — 855 кГц в ТЯЖЕЛЕЙШЕМ из режимов — при несогласованных логических уровнях! А если счетчик станет сбоить?

«С»:Почему «если»? Наверняка именно так и произойдет! Поэтому предлагаю поступить следующим образом — ставим логический преобразователь! Вот его схема (рис. 27.3). Один из вариантов, вернее сказать.

Но у нас вопрос решен еще проще. Согласователь уровней выполнен на транзисторе VT2. С его коллектора сигнал подается на инвертор, в качестве которого используется часть микросхемы D5. С ее выхода импульсы подаются на D9. А вот далее счетные импульсы поступают на вход ПЯТИРАЗРЯДНОГО счетчика, собранного на микросхемах D10—D14. В то же время, системный генератор, собранный на микросхеме D2 — вырабатывает секундные импульсы, поступающие на вход D-триггера, выполненного на D3 (К561ТМ2).

«Н»:А что такое D-триггер?

«С»:Вообще триггер — это логическое устройство, способное хранить ОДИН БИТ данных! Наименование этой единицы информации (один бит), происходит от слов «binary digit» — ДВОИЧНЫЙ РАЗРЯД. К триггерам принято относить ВСЕ устройства, которые имеют ДВА устойчивых состояния.

Различают RS-триггеры, названные так по названию их входов управления: R (reset-сброс) и S (set-установка). А также Т-триггеры (toggle — переключатель), выполняющие только одну функцию — деление частоты некоторой тактовой последовательности, подаваемой на вход «С» в ДВА РАЗА!

«А»:Я читал, что в природе есть еще J-K-триггеры. У них нет неопределенности в таблице состояний, когда, зная, каковы входные сигналы, НЕВОЗМОЖНО ОДНОЗНАЧНО определить выходные.

«С»:Верно! Но наиболее часто (вот как в нашем случае), применяются триггеры с ЕДИНСТВЕННЫМ входом данных D (data). Так называемые D-триггеры. Для такого триггера требуется ВСЕГО четыре внешних вывода: вход D, тактовый вход С и два выхода: Q и HE-Q. Сигналы на этих выходах ВСЕГДА в противофазе относительно друг-друга. Так вот, микросхема К176ТМ2 (К561ТМ2) содержит ДВА РАЗДЕЛЬНЫХ D-триггера!

«Н»:А что ИМС К561ТМ2 делает в нашем частотомере?
