Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«А»:Не погубят ли нас, подобно Бармалею, слишком широкие возможности?

«С»:Чтобы этого не произошло, хочу предложить следующее решение. В частотомере применить индикаторы АЛС320. А в приемнике применить АЛ304. Для ЦОУ. А вот индикацию диапазона выполнить на АЛС320.

«Н»:А как быть с цветом?

«С»:Красный цвет свечения более заметен и наряден. А зеленый — меньше утомляет! Но и менее заметен. Так что, в конечном счете, утомляет пользователя еще больше! Поэтому поступайте так, как найдете нужным! А также исходя из того, какие индикаторы раньше удастся раздобыть. Лично я взял бы АЛ304 красного цвета излучения!

«А»:Что мы и сделаем!

«С»:Но помните, что цифровые одноразрядные арсенид-фосфид-галлиевые индикаторы АЛ304 (красного свечения) имеют ТРИ разновидности: АЛ304А; АЛ304Б и АЛ304Г. Первые два — С ОБЩИМ КАТОДОМ. Что же касается АЛ304Г, то он выполнен с общим анодом.

«Н»:Нам-то какая разница? Светят ведь они одинаково?

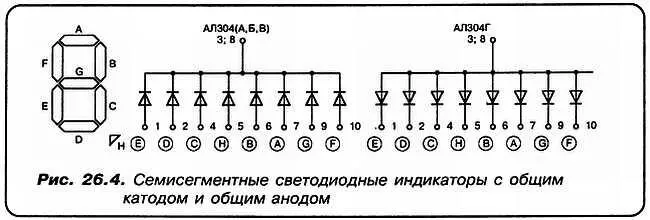

«С»:Одинаково, да не совсем! А разница важна не столько для нас, сколько для К176ИД2! В зависимости от разновидности примененного индикатора, меняется кое-что и в схемотехнике! И потом, для удобства, на принципиальных схемах вычерчивают вот такой значек-памятку (рис. 26.4).

«Н»:А бывают индикаторы, не содержащие сегмент «Н»?

«С»:Да, например, упоминаемый уже АЛС320. Поскольку обычно этот сегмент засвечивается вовсе не от счетчика или дешифратора, то для него не предусматривается соответствующий вывод. Учтем также, что номинальный рабочий ток через сегмент, при котором индикаторы работают ДЕСЯТКИ ТЫСЯЧ ЧАСОВ — 4 миллиампера.

«А»:А для AЛC320?

«С»:Немногим больше. Номинальный ток равен 6–7 миллиампер. Что оптимально для К176ИД2. Корпус микросхемы при работе — холодный.

«А»:А как эту микросхему приспособить для работы с различными литерами индикатора?

«С»:Если используются индикаторы с общим катодом, то мы уже говорили об этом. А для того, чтобы применить АЛ304Г, следует вывод «S» микросхемы К176ИД2 соединить с источником питания, +7,5 В.

«Н»:Действительно, универсальная микросхема!

«С»:А ты, дружище, полагал, что я выбрал ее просто так?

«Н»:Так что никак нет!

«А»:Молодца, братец!..

«С»:Ну, я полагаю, мы продвинулись в этом вопросе настолько, что можно, наконец, приступить к начертанию ее благородия принципиальной электрической схемы ЭЛЕКТРОННО-СЧЕТНОГО ЧАСТОТОМЕРА!

«А»:Но еще не ЦОУ?

«С»:Поживем — увидим!

«Спец»:Ну…. «я буду начинать, прошу теперь мне не мешать»!

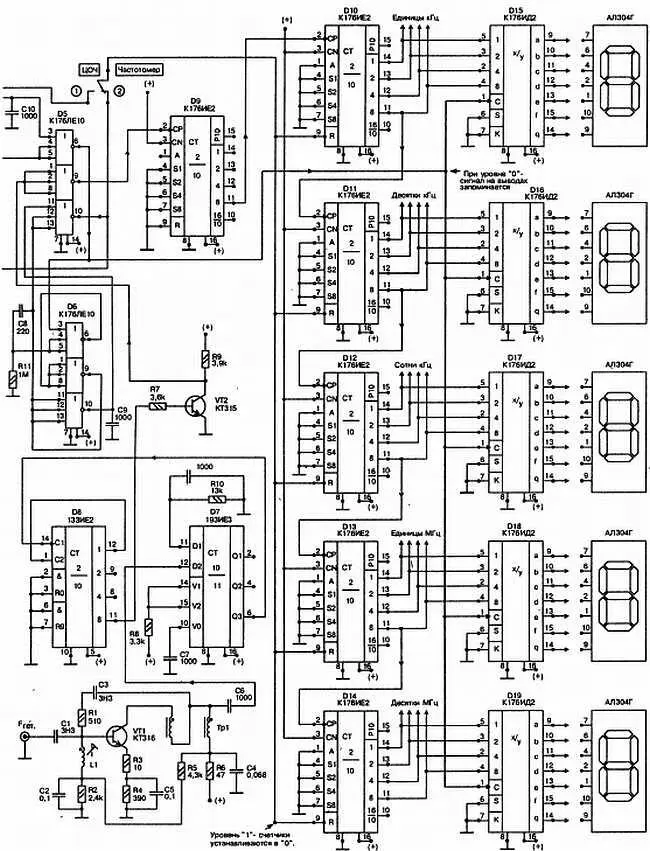

«Аматор»:Схема частотомера мне нравится. Но боюсь, без «прогулки по схеме» нам не обойтись (рис. 27.1)!

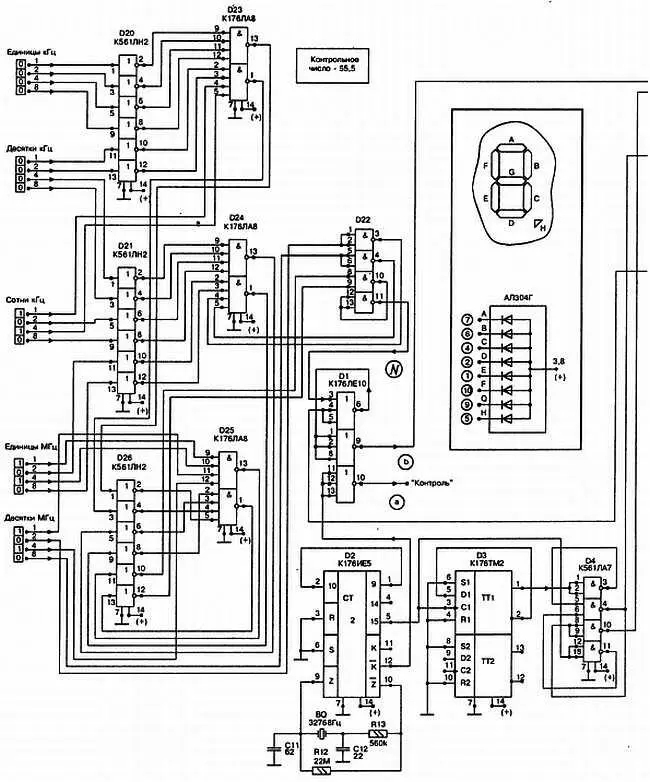

Рис. 27.1. Схема принципиальная электрическая универсального ЦОУ

«Спец»:А кто возражает?

Ну, а поскольку начинать следует всегда с самого начала, то начнем мы нашу «прогулку» по схеме с самого входного разъема. Мы знаем, что на этот разъем, посредством соответствующего по длине и красоте кабеля, подается сигнал от ГИД, например. Это будет просто необходимо сделать, поскольку знать частотные характеристики гетеродина крайне важно.

«Незнайкин»:Итак, сигнал поступает на вход широкополосного УВЧ, собранного по рассмотренной ранее схеме. Затем усиленный сигнал подается на вход микросхемы D7…

«А»:Я только никак не возьму в толк… Ведь К193ИЕЗ — цифровая схема! А сигнал на нее поступает синусоидальный! Значит ей предварительный формирователь импульсов не требуется?

«С»:А я ведь не зря говорил, что это совершенно особая микросхема! Как раз она превосходно работает при подаче на ее вход СИНУСОИДАЛЬНОГО сигнала! Да и входной ее импеданс таков, что она отлично согласуется с вышеуказанным усилителем.

«А»:А как с согласованием напряжения питания?

«С»:Это напряжение для K193HE3 равно +5,2 вольта. Так что совместимость с сериями: 133; 533; 555; 1533 — полная. Таким образом, даже при частоте входного сигнала 85,5 МГц (а это для нашего случая максимальная частота), выходной сигнал микросхемы равен 8,5 МГц. Так что по входной частоте имеется ТРЕХКРАТНЫЙ резерв!
