«С»:Молодцом! А пересчитывать импульсы путем загибания пальцев мы ведь не собираемся? Нет? Вот поэтому хочу предложить вашему высокому вниманию великолепную (в своем роде) ИМС все той же серии К176. В ней, правда, не сотни тысяч элементов, а всего только сотни, но свою роль эта микросхема выполняет нормально!

«Н»:А какова ее роль?

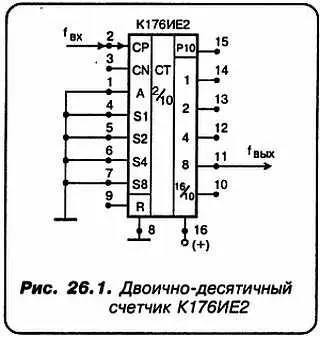

«С»:Ее основная роль и задача — это быть СЧЕТЧИКОМ. Считать импульсы. От одного до десяти. Да вот она, перед вами! Прошу взглянуть на рисунок. К176ИЕ2 — двоично-десятичный счетчик. Прошу любить и жаловать (рис. 26.1)!

«А»:ДВОИЧНО-ДЕСЯТИЧНЫЙ следует понимать так, что он может работать и в режиме многократного деления длительности входных импульсов НА ДВА, и в режиме ПЕРЕСЧЕТА количества входных импульсов с коэффициентом ДЕСЯТЬ?

«С»:При этом в первом случае 176ИЕ2 действительно делит число входных импульсов на 2; 4; 8 и 16. Без изменения их скважности! А во втором случае, на своем 11 выводе микросхема формирует ОДИН импульс ПОСЛЕ того, как на ее СЧЕТНЫЙ ВХОД «СР» поступает ДЕСЯТЫЙ счетный импульс!

«Н»:То есть на вход «СР» идут непрерывной чередой импульсы, число которых делится ТОЧНО на ДЕСЯТЬ на выходе 8 (вывод ИМС 11 )?

«С»:Ты все очень правильно себе представляешь!

«А»:А что означают обозначения S1; S2; S4 и S8?

«С»:Это, так называемые, ВХОДЫ ПРЕДУСТАНОВКИ. Они нам, возможно, понадобятся позднее. Пока же мы их объединим и соединим с «землей». И еще одно. ИМС 176ИЕ2 делит на 10 в ПАРАЛЛЕЛЬНОМ КОДЕ, что очень удобно!

«Н»:А что такое параллельный код?

«А»:Это разложение ЛЮБОГО десятичного числа по степеням двойки посредством электрических импульсов.

«Н»:Нуты и сказал!..

«А»:Ну ты и спросил!..

«С»:Друзья мои, все о'кей! Но недоумение Незнайкина, очевидно требует, чтобы вышесказанное было отображено в более наглядном графическом виде (рис. 26.2).

«Н»:Это было бы именно то, что нужно!

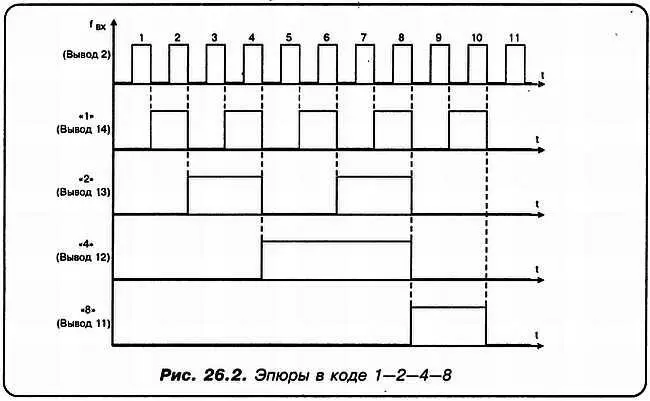

«С»:В таком случае — смотрите! Здесь изображены, синхронизированные во времени, реальные эпюры, которые присутствуют на соответствующих выходах ИМС К176И Е2. Этот код так и называется: 1-2-4-8.

«А»:Ну, наконец-то я его вижу!

«С»:Ты можешь наблюдать его и на осциллографе.

«Н»:А зачем нужен вывод «CN»?

«С»:Достаточно знать, что этот вывод должен (через резистор 3 кОм) быть подключен к плюсу питания микросхемы. Кстати, учтите, что вывод, обозначенный, как «R» — служит для ОБНУЛЕНИЯ счетчика.

Счет разрешен, когда на выводе «К» присутствует уровень логического «0». Но если на этом выводе имеется потенциал, соответствующий логической «1» — тогда счетчик сбрасывается в НУЛЬ!
