Следующий этап наиболее ответственный. От тщательности настройки частотного дискриминатора существенно зависит чувствительность приемника, а значит и качество работы системы в целом. Осциллограф подключается к точке соединения резистора R1 и конденсатора С7 (выход фильтра низкой частоты частотного детектора). При включении передатчика вместо шумов на экране должны появиться отрицательные импульсы примерно треугольной формы (рис. 5.66, а ).

Отсутствие импульсов либо положительная их полярность говорят о том, что частота используемого резонатора ZQ3 не равна точно 465 кГц. В этом случае вместо С5 необходимо временно впаять, на как можно более коротких проводниках подстроечный конденсатор на 25—150 пФ, и вращением его ротора добиться амплитуды отрицательных импульсов 0,3–0,4 В.

Измерив получившуюся емкость, впаять постоянный конденсатор. В случае использования опорного колебательного контура, того же эффекта добиваются подстройкой сердечника катушки. Необходимо иметь ввиду, что настройка частотного дискриминатора возможна в трех точках, две из которых ложные. Признаком ложной настройки является положительная полярность наблюдаемых импульсов.

Переключить осциллограф на вывод 11 DA1 и потенциометром R4 добиться на экране осциллографа подавления шумовой дорожки в основании импульсов (рис. 5.66, б ). Проконтролировать эпюры напряжений, приведенные на рис. 5.66, в соответствующих точках селектора и распределителя импульсов. При отсутствии ошибок монтажа эта часть схемы настройки не требует.

5.5.7. Приемник с двойным преобразованием частоты

Принципиальная схема

В [15] предлагается существенно улучшить характеристики приемника, применив две одинаковые микросхемы МС3361Р. Выигрыш достигается в основном за счет того, что первая промежуточная частота выбрана достаточно высокой — 10,7 МГц. В этом случае зеркальный канал отодвигается от основного на 21,4 МГц, что позволяет эффективно его подавлять с помощью простейшего одноконтурного преселектора.

А это означает, что уровень внешних шумов уменьшается практически в полтора раза, за счет чего и растет чувствительность. В указанной статье она задекларирована равной 0,35 мкВ. На рис. 5.68 приведена схема, позаимствованная из этой статьи.

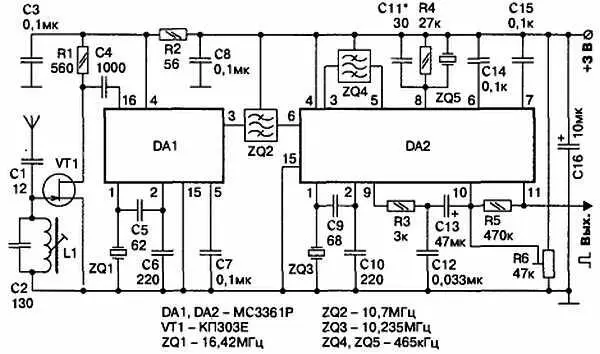

Рис. 5.68. Принципиальная схема приемника с двойным преобразованием частоты

Микросхема DA1 используется частично, в качестве первой ступени преобразования частоты. Поскольку частота гетеродина достаточно низкая и кварц работает на первой гармонике, нет необходимости применения колебательного контура в его цепях. Включение второй микросхемы ничем не отличается от предыдущего варианта приемника, кроме, естественно, гетеродинных цепей.

Детали и конструкция

Все конденсаторы, кроме С13 и С16, должны быть керамическими, у пленочных слишком велика собственная индуктивность. Катушка индуктивности L1 содержит 6 витков провода диаметром 0,16—0,2 мм, намотанных на каркасе диаметром 5 мм рисунка печатной платы здесь сделана перестановка элементов, входящих в состав DD1, что никак не влияет на работу схемы.

Если дешифратор не нужен, у печатной платы отсекается практически вся ее нижняя половина, и выходной сигнал приемника в виде положительных импульсов амплитудой не менее 200–250 мВ, снимается с вывода 11 микросхемы DA2.

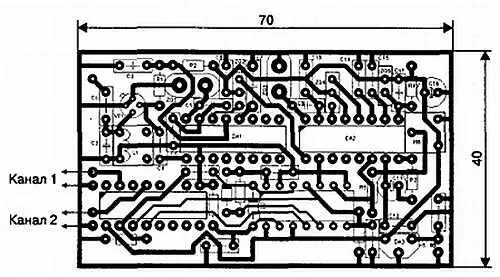

Рис. 5.69. Печатная плата приемника с дешифратором

Настройка

Настройка приемника сводится к регулировке входного контура по максимуму напряжения промежуточной частоты на выводе 6 DA2 и подбору величины С11 по максимуму отрицательных импульсов на выводе 10 DA2. Далее потенциометром R6 необходимо установить такое постоянное смещение на выводе 10 , при котором пропадает шумовая дорожка в основании прямоугольных импульсов на выводе 11 . Настройка производиться по сигналам передатчика.

Данные кварцевых резонаторов и фильтров приведены для частоты входного сигнала 27,12 МГц. Понятно, что можно использовать и другие комбинации параметров этих элементов. Важно только, чтобы были обеспечены равенства f ZQ2= | f вх— f ZQ1I и f ZQ4= | f ZQ2— f ZQ3I.
