В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

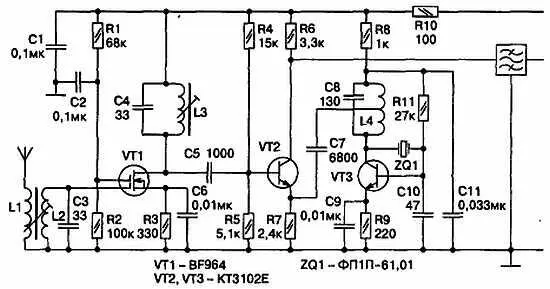

Рис. 5.58. Принципиальная схема приемника со смесителем на биполярном транзисторе

5.5.3. Приемник на ИМС К174УР7 со смесителем на К174ПС1

Схема приведена на рис. 5.59. УРЧ приемника точно такой же, как и в предыдущем варианте. Сигнал на вход микросхемы подается с катушки L5, содержащей 3 витка провода диаметром 0,25 мм, которую необходимо намотать поверх катушки L3. Никакой дополнительной настройки смеситель не требует.

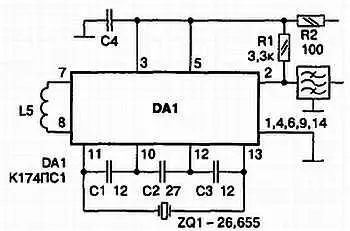

Рис. 5.59. Принципиальная схема приемника со смесителем на К174ПС1

5.5.4. Приемник на ИМС К174УР7 со смесителем на SA612A

Активный двойной балансный смеситель фирмы «Philips Semiconductors» рассчитан на использование в радиоприемных устройствах вплоть до частоты 500 МГц. Его основные характеристики можно посмотреть в [13]. Вариант его использования в описываемом приемнике приведен на рис. 5.60. Катушка L6 имеет 9 витков провода диаметром 0,25—0,35 мм, намотанных на таком же каркасе, что и катушки УРЧ. Др1 — стандартный дроссель типа ДМ-0,1.

Гетеродинная часть на схеме изображена для случая применения гармоникового кварца. Если в распоряжении имеется резонатор, работающий на основной гармонике, то элементы С4, L6 можно изъять. Безусловно, во всех вариантах можно использовать кварцевые резонаторы и на другие частоты. Важно, чтобы разность между частотами передатчика и гетеродина приемника равнялась частоте настройки применяемого керамического фильтра. Последние выпускаются как на 465, так и на 455 кГц.

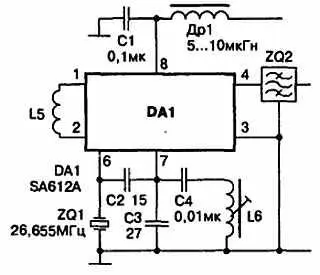

Рис. 5.60. Смеситель на SA612А

5.5.5. Приемник на микросхеме К147ХА26

Принципиальная схема

Этот приемник имеет чувствительность не хуже 1 мкВ за счет УРЧ, собранного по каскодной схеме (рис. 5.61). Такое построение каскада обеспечивает высокий устойчивый коэффициент усиления за счет уменьшения результирующей проходной емкости, обычно «виновной» в самовозбуждении каскадов УРЧ.

Микросхема содержит в своем составе гетеродин, смеситель, УПЧ и квадратурный частотный детектор, опорный контур которого подключается к выводу 8 . Имеющиеся в составе микросхемы элементы подавителя шумов здесь не используются. Диод VD1 обеспечивает стабилизацию положения рабочей точки компаратора VT3, что сохраняет высокую чувствительность приемника в широком диапазоне температур и питающих напряжений. Его применение позволило отказаться от стабилизатора напряжения питания.

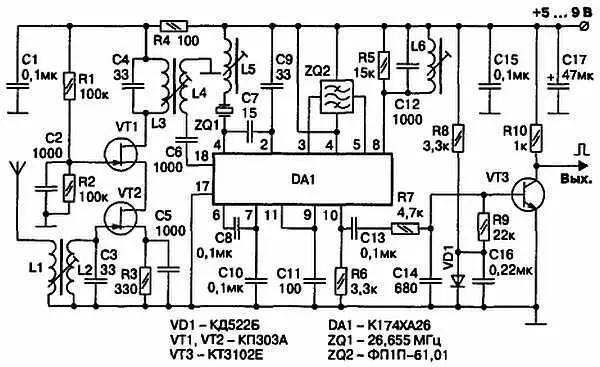

Рис. 5.61. Принципиальная схема приемника

Детали и конструкция

Микросхема DA1 может быть заменена полным импортным аналогом МС3359. Кварцевый резонатор ZQ1 и керамический фильтр ZQ2 должны быть рассчитаны на обеспечение промежуточной частоты 465 (455) кГц при работе с соответствующим кварцем в передатчике. Параметры входного и нагрузочного контура УРЧ такие же, как у варианта на рис. 5.58. Катушка связи L4 имеет 3 витка провода диаметром 0,25 мм, намотанного поверх L3. Опорный контур частотного детектора стандартный на частоту 465 (455) кГц. Его параметры при самостоятельном изготовлении можно посмотреть в предыдущих вариантах.

Печатная плата приемника изображена на рис. 5.62. Все колебательные контуры должны быть снабжены экранами.

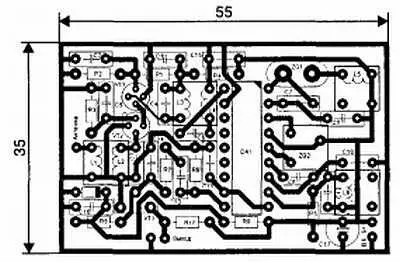

Рис. 5.62. Печатная плата

Настройка

Настройка производится по сигналам собственного передатчика. Подключив осциллограф к выводу 5 микросхемы, уточняют положение сердечников входного и нагрузочного контура, добиваясь. максимальной амплитуды напряжения промежуточной частоты. Частоту, при наличии возможности, полезно измерить, и если она отличается от номинала 465 (455) кГц больше, чем на 2 кГц, необходимо подстроить частоту гетеродина сердечником катушки L5.

Переключив осциллограф на базу транзистора VT3, добиваются максимальной амплитуды наблюдаемых отрицательных импульсов вращением сердечника катушки L6. Если наблюдаемые импульсы имеют положительную полярность, это означает, что контур дискриминатора сильно расстроен по отношению к требуемой частоте. Вращением сердечника необходимо добиться именно отрицательной полярности у выходных импульсов.
