Постоянная времени цепи заряда выбрана таким образом, что даже при максимальной длительности канальных импульсов напряжение на конденсаторе не успевает дорасти до уровня логической единицы (рис. 5.66, д ) и напряжение на выходе элемента DD1.4 остается равным нулю. По окончании последнего канального импульса напряжение на конденсаторе через некоторое время достигает единичного уровня, и элемент DD1.4 «опрокидывается». Положительный скачок напряжения, соответствующий переднему фронту синхропаузы, через дифференцирующую цепочку С15, R8 подается на вход обнуления счетчика DD2.

Первый же из пришедших импульсов синхропаузы с вывода 11 DD1.4 через диод VD2 заряжает конденсатор С14, обеспечивая на выводе 10 DD1.3 нулевое напряжение, которое, будучи поданным на вход 13 DD2, обеспечивает разрешение счета импульсов по входу 14 . Постоянная времени цепи разряда конденсатора С14 выбрана настолько большой, что он не успевает значительно разрядиться в промежутках между импульсами синхропаузы, чем обеспечивается разрешение счета на все время присутствия сигнала на входе приемника. При выключении передатчика входной сигнал пропадает, конденсатор медленно разряжается до нуля и на выходе 10 DD1.3 появляется высокий потенциал, запрещая счет микросхеме DD2. Делается это для того, чтобы счетчик не срабатывал от шумовых выбросов на выходе приемника, что приводило бы к беспорядочному срабатыванию рулевой машинки и регулятора хода и, в итоге, к «подергиваниям» модели. Напряжение питания приемника желательно застабилизировать.

Детали и конструкция

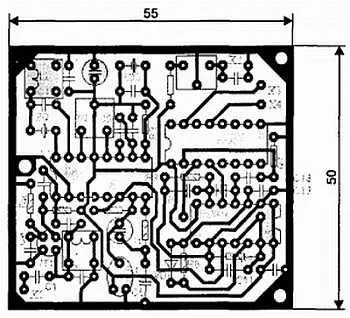

Печатная плата приемника изображена на рис. 5.67. Пунктирная линия под микросхемой DD1 обозначает перемычку, которую необходимо впаять со стороны деталей перед монтажом микросхемы. К контакту X1 припаивается антенна (отрезок провода длиной 15–30 см), к Х2 — провод питания. На плате в непосредственной близости от этого контакта предусмотрено место для установки местного стабилизатора напряжения на 5 В, например К1157ЕН502А. ХЗ и Х4 соединяются с входом регулятора хода и рулевой машинки соответственно.

В случае замены резонатора ZQ3 на колебательный контур, катушка впаивается в отверстия, предназначенные для ZQ3 и С5, а контурный конденсатор — вместо резистора R2. Катушка содержит 78 витков провода диаметром 0,12 мм и помещена в ферритовый сердечник от стандартных катушек ПЧ промышленных приемников. Наличие экранов на катушках необязательно.

Все постоянные резисторы в приемнике — типа МЛТ-0,125. Подстроенный R4 — СПЗ-19а. Конденсаторы С13, С14 — типа К73-17, все остальные, кроме С7 и С10, керамические типа КМ-6 или импортные дисковые. С2, С4 и С5 обязательно должны иметь хороший ТКЕ (МЗЗ, М47).

Пьезоэлектрический фильтр ZQ2 марки ФП1П1-61-01 или ему аналогичный на частоту 465 кГц. ZQ3 — пьезоэлектрический резонатор на частоту 465 кГц. Кварцевый резонатор ZQ1 — на частоту 26,655 МГц. Катушки L1, L2 — на каркасах, аналогичных вышеописанным. Их данные приведены на рис. 5.63. Микросхема DA1 может быть заменена аналогичными устройствами других фирм производителей LM3361 или КА3361.

Рис. 5.67. Печатная плата приемника

Настройка

Настройку приемника удобно производить по сигналам передатчика. Приемник с подключенной антенной необходимо расположить на расстоянии 50—100 см от включенного передатчика и подключить осциллограф к выводу 5 микросхемы DA1. На экране должны наблюдаться синусоидальные колебания на частоте, примерно равной 465 кГц (результат взаимодействия в смесителе входного сигнала и гетеродинного напряжения).

Проверять наличие колебаний гетеродина непосредственно, подключаясь к выводу 1 или 2 , не следует, так как подключение осциллографа может приводить к срыву генерации. Вращением сердечников катушек L1 и L2 необходимо добиться максимума амплитуды наблюдаемых колебаний. Для более точной настройки катушек, передатчик целесообразно удалять от приемника в процессе настройки, оставляя уровень сигнала на экране осциллографа минимально необходимым для наблюдения.

Отсутствие колебаний промежуточной частоты на выводе 5 при любом положении сердечника катушки L2 свидетельствует о том, что гетеродин не возбуждается. Если монтаж выполнен правильно и кварц заведомо исправен, можно попробовать подобрать емкость конденсатора С4 в пределах 24–75 пФ. Отрицательный результат говорит о том, что резонатор гармониковый и его нужно включить в соответствии со схемой, приведенной на рис. 5.60.
