5.5.8. Приемник на микросхеме МС3372

Принципиальная схема

В три раза лучшую чувствительность, чем предыдущая, имеет микросхема МС3372. На рис. 5.70 изображена схема приемника на ее базе.

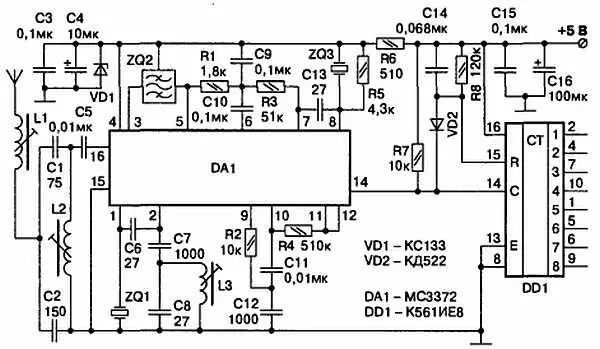

Рис. 5. 70. Принципиальная схема приемника на микросхеме МС3372

Последовательно с антенной включена удлинительная катушка L1, обеспечивающая компенсацию емкостной составляющей укороченной антенны, что благотворно сказывается на ее согласовании с входным контуром. Собственно выходом приемника является вывод 9 микросхемы. Выделенный им сигнал через ФНЧ R2, С12 далее поступает на операционный усилитель (вывод 10 ), коэффициент передачи которого определяется резистором R5. К выходу усилителя (вывод 11 ) подключен компаратор напряжения, реализованный на элементах встроенного шумоподавителя.

Приемник целесообразно (но не обязательно) использовать совместно с дешифратором и канальным распределителем, реализованным на микросхеме DD1. На его вход подаются отрицательные импульсы нормированной амплитуды с выхода компаратора (вывод 14 ).

Элементы VD1, С14 и R9 образуют детектор синхропаузы. Работает он следующим образом. Короткие отрицательные импульсы, соответствующие фронтам командных (рис. 5.71, а ) подаются на динамический вход счетчика DD1. Счет ведется по положительным перепадам этих импульсов. В результате на выводе 2 DD1 появляются канальные импульсы первого канала (рис. 5.71, в ), а на выводе 4 — второго (рис. 5.71, г ). Каждый из коротких входных импульсов успевает через диод VD1 зарядить конденсатор С14 до напряжения питания, делая потенциал выводе 14 равным практически нулю. В промежутке между импульсами конденсатор разряжается через резистор R9.

Напряжение на выводе 14 , определяемое выражением U 14= U пит— U С14, нарастает по экспоненте. Постоянная времени разряда выбрана такой, что нарастающее напряжение не успевает достичь уровня срабатывания (примерно U пит/2) входа сброса за время командного импульса. Напомним, что максимальная длительность командного импульса может составлять 2 мс. Синхропауза имеет длительность Т паузыминимум в два раза большую, поэтому происходит превышение порога (точка А на рис. 5.71, б ), и счетчик обнуляется. Далее цикл работы устройства повторяется.

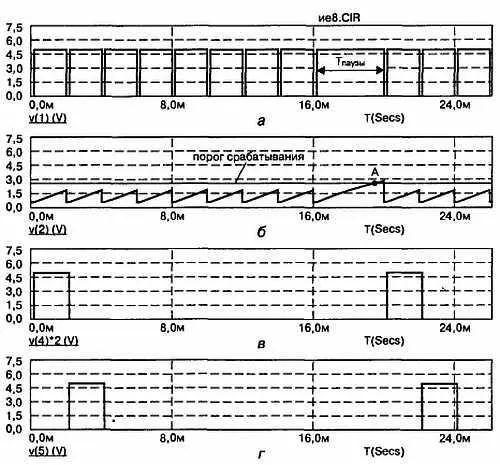

Рис. 5.71. Эпюры в характерных точках дешифратора

Детали и конструкция

Печатная плата приемника изображена на рис. 5.72. Поскольку монтаж достаточно плотный, во избежание самовозбуждения приемника плату целесообразно изготовить из двухстороннего стеклотекстолита, используя фольгу со стороны установки деталей в качестве общего провода. Высокочастотные катушки лучше снабдить экранами.

При входной частоте 27,12 МГц кварцевый резонатор ZQ1 должен быть на 26,655 или 27,585 МГц. Фильтр ZQ2 и резонатор частотного дискриминатора ZQ3 — на 465 кГц. Катушки наматываются проводом диаметром 0,16 мм на цилиндрических каркасах диаметром 5–6 мм с карбонильными подстроечными сердечниками. L1 содержит 12 витков, L2 — 6, a L3 — 9 витков. Резистор R4 устанавливается на плате вертикально. Все конденсаторы, кроме электролитических, керамические. С14 желательно применить пленочный, чтобы исключить влияние температуры на настройку дешифратора.

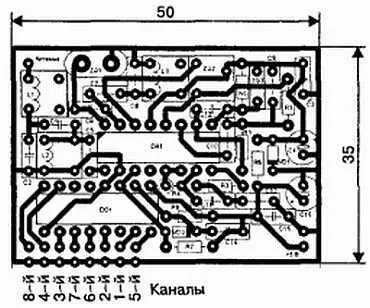

Рис. 5.72. Печатная плата приемника

Настройка

Методика настройки приемника аналогична вариантам, рассмотренным в предыдущих параграфах. В дешифраторе достаточно только подобрать емкость конденсатора С14 в диапазоне 0,047—0,1 мкФ, добиваясь обнуления счетчика только от импульсов синхропаузы.

Осциллограммы напряжений на выводах 14, 15, 2 и 4 микросхемы DD1 должны мало отличаться от графиков, приведенных на рис. 5.71, а, б, в, г соответственно. Понятно, что наблюдать осциллограммы необходимо при включенном передатчике комплекта радиоуправления.

5.5.9. Приемник на микросхеме МС3371

Принципиальная схема

Микросхема МС3371 мало чем отличается от предыдущей, но она дешевле. В [16] опубликован неплохой приемник на ее базе. Приведем схему приемника (рис. 5.73), рассчитанного на работу с входным сигналом частотой 27,12 МГц.
