Основным триггером является RS-триггер . Он образован двумя перекрестно-связанными элементами НЕ-ИЛИ или НЕ-И (рис. 34-1).

Рис. 34-1. Основная схема триггера.

RS-триггеримеет два выхода Q и Q -и два управляющих входа, R (Reset — сброс) и S (Set — установка). На выходах триггера уровни всегда противоположны или дополняющие: если Q = 1, то Q -= 0 и наоборот.

Для того чтобы понять работу цепи, предположим что выход Q , вход R и вход S имеют низкий уровень сигнала. Низкий уровень выхода Q связан с одним из входов элемента 2. На входе S также низкий уровень сигнала. На выходе элемента 2 высокий уровень. Этот высокий уровень связан со входом элемента 1, удерживая его выход на низком уровне. Когда на выходе Q появляется низкий уровень, говорят, что триггер находится в исходном состоянии (RESET). Он остается в этом состоянии неопределенно долго, до тех пор, пока на вход S элемента 2 не будет подан высокий уровень. Когда это произойдет, на выходе элемента 2 появится низкий уровень, а он связан со входом элемента 1. Поскольку на входе R элемента 1 низкий уровень, на его выходе низкий уровень изменится на высокий. Этот высокий уровень связан со входом элемента 2, обеспечивая на выходе Q -низкий уровень. Когда на выходе Q высокий уровень, говорят, что триггер находится в единичном (SET) состоянии. Он остается в этом состоянии до тех пор, пока на вход R не будет подан высокий уровень, переводящий триггер в исходное состояние.

«Недопустимое» или «неразрешенное» состояние имеет место, когда одновременно на оба входа, R и S ,_подается высокий уровень. В этом случае выходы Q и Q -пытаются перейти в низкое состояние, но Q и Q -не могут быть одновременно в одинаковом состоянии без нарушения работы триггера. При одновременном отключении высокого уровня со входов R и S , оба выхода пытаются перейти в состояние с высоким уровнем. Поскольку всегда логические элементы немного отличаются друг от друга, то один из них перейдет в состояние с высоким уровнем раньше. Это заставит другой элемент перейти в состояние с низким уровнем. В этом случае имеет место непредсказуемый режим работы и, следовательно, состояние выходов триггера не может быть определено.

На рис. 34-2 изображена таблица истинности для работы RS-триггера. На рис. 34-3 изображено упрощенное схематическое обозначение RS-триггера.

Рис. 34-2. Таблица истинности для RS-триггера.

Рис. 34-3 Логическое обозначение RS-триггера.

Другим типом триггера является триггер с синхронизирующим входом. Он отличается от RS-триггера тем, что для его работы необходим дополнительный вход. Третий вход называется тактовым (или синхронизирующим) входом (CLK). На рис. 34-4 изображена логическая схема триггера с синхронизирующим входом. Сигнал высокого уровня на любом из входов входного блока триггера активизирует триггер, заставляя его изменить состояние. Входной блок, называемый «управляющим элементом», управляет или направляет тактовые импульсы на входы элементов триггера.

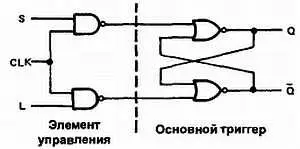

Рис. 34-4. Логическая схема тактируемого RS-триггера.

Триггер с синхронизирующим входом управляется логическими состояниями входов R и S при наличии тактового импульса. Изменение состояния триггера происходит только по переднему фронту тактового импульса. Передний фронт тактового импульса — это переход в положительном направлении (от низкого к высокому), что означает возрастание амплитуды импульса от нулевого напряжения до положительного значения. Это называется запуск по положительному фронту (фронту импульса, запускающему цепь).

Пока уровень на тактовом входе низкий, уровни входов R и S могут изменяться, не влияя на состояние триггера.

Входы R и S становятся чувствительными только в течение тактового импульса. Это называется синхронной работой. Триггер работает синхронно с тактовым сигналом.
