Клод Галле - Как проектировать электронные схемы

Для некоторых моделей, в частности для ППЗУ, изготовленных по КМОП технологии, рекомендуется присоединять шину данных к напряжению V ss через резистор сопротивлением порядка 100 кОм.

Разбиение ППЗУ на несколько областей

Порой в одном ППЗУ полезно иметь несколько программ или версий программы, которые можно выбирать с помощью переключателей.

Это бывает нужно и в том случае, когда устройство памяти содержит некоторые рабочие данные (коды ASCII для индикатора, знакогенератора и т. д.). Для этого достаточно выбрать ППЗУ необходимого объема и разбить его на области, расположенные по определенным адресам. Если для каждого блока данных необходимо 2 Кб памяти, можно создать 4 области одинакового размера в ЗУ емкостью 8 Кб (микросхема 2764) или 16 областей с помощью микросхемы 27256 объемом 32 Кб.

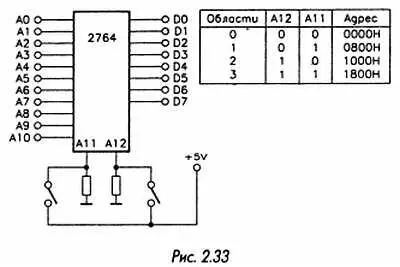

Выбор нужной области производится при помощи переключателя типа DIP, вставных перемычек или реле, управляющих входами АН и А12 (рис. 2.33).

На управляющих входах необходимо наличие высокоомного резистора, подключенного к источнику напряжения V ss. Программа или данные будут размещаться по нужным адресам, например 0000Н для первой области, 0800Н — для второй (при протяженности 2 Кб) и т. д.

Устаревшие типы ППЗУ

Некоторые типы ППЗУ, теперь уже устаревшие, например 2726 (объемом 2 Кб), стали раритетами или стоят дороже, чем другие, значительно более совершенные модели. Тем не менее иногда возникает необходимость их замены, например если перепрограммирование невозможно (старая модель). К счастью, размещение выводов таких ЗУ стандартизировано, что упрощает их замену современными микросхемами.

Прежде всего необходимо определить технологию изготовления исходного запоминающего устройства: если в его маркировке есть буква С (27С32), то речь идет о микросхеме КМОП типа. В таком случае проблем не возникает, поскольку большинство современных моделей принадлежит именно к этому семейству. Если буква С в маркировке отсутствует и выявить тип схемы с помощью проверки не удается, необходимо найти компонент аналогичной модели.

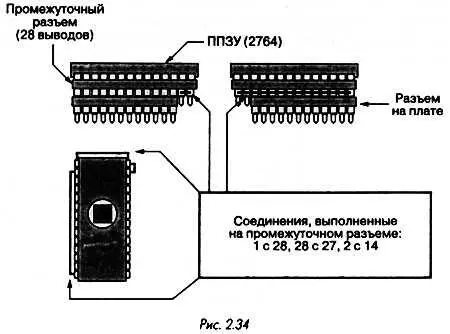

В некоторых случаях потребуется осуществить переход от корпуса с 28 выводами к другому корпусу, имеющему 24 вывода, так как устройства объемом от 8 Кб (начиная с модели 2764) имеют корпус DIP28. Достаточно вставить промежуточный разъем с 28 выводами между исходным разъемом и ЗУ. В качестве примера на рис. 2.34 показано включение микросхемы 2764 вместо 2732.

Некоторые выводы придется обрезать или соединить между собой. При этом нужно проследить, чтобы все дополнительные и неиспользуемые адресные линии были подключены к напряжению V ss.

При записи информации необходимо помнить о том, что часть ячеек памяти (последние по номеру адреса) станет недоступной, и следить за тем, чтобы вначале заполнялись первые адреса.

Незаполненное ППЗУ

Если в ППЗУ еще не занесена информация или она была стерта, ячейки памяти заполнены числами FFH. Многие программисты при

записи информации используют операцию «Пропуск FF». Это означает, что каждый раз, когда требуется внести слово FFH, оно просто игнорируется, поскольку такая запись в ячейке уже есть. За счет этого удается существенно упростить процедуру программирования ЗУ.

При таком подходе программирование состоит в замене некоторых единиц двоичного кода нулями. Поэтому можно перепрограммировать некоторые байты, не стирая полностью всю память. Например, можно заменить 99Н на 89Н, 19Н или 81Н и т. д.

Другая ситуация возникает, когда ППЗУ входит в состав микроконтроллера. Эти устройства в незаполненном состоянии обычно содержат код ООН вместо FFH. В некоторых случаях имеет смысл предварительно заполнить незанятые ячейки ППЗУ кодом ООН, чтобы выиграть время при перепрограммировании микроконтроллера. Предварительная проверка состояния ячеек позволит найти наиболее рациональный способ выполнения данной процедуры.

ЛОГИЧЕСКИЙ ВЕНТИЛЬ ИСКЛЮЧАЮЩЕЕ ИЛИ

Логическая функция Исключающее ИЛИ (EXOR) используется в схемотехнике довольно редко. Она совпадает с функцией ИЛИ во всех случаях, кроме одного, когда все входы вентиля находятся в состоянии логической единицы. Можно также сказать, что выход вентиля EXOR переходит в состояние логической единицы в том случае, если только на одном из его входов возникает соответствующий сигнал логической единицы.
