Чтобы с достаточной точностью определить емкость конденсатора, можно собрать простую схему генератора импульсов, показанную на рис. 2.26.

Вначале измеряют частоту генератора с эталонным конденсатором или, по крайней мере, с конденсатором известной емкости, а затем его заменяют компонентом, емкость которого требуется определить. Повторно измеряют частоту и определяют требуемый параметр с помощью простого соотношения (см. главу 5 , раздел « Классические импульсные устройства »). Такую схему можно без труда смонтировать на макетной плате, снабженной разъемом для подключения осциллографа.

ТРАНЗИСТОРЫ ДАРЛИНГТОНА

Интегральные транзисторы Дарлингтона обладают весьма привлекательными характеристиками: очень высоким усилением по току (порядка 1000), значительной допустимой рассеиваемой мощностью и малыми размерами. Некоторые из них содержат также защитный диод, включенный между эмиттером и коллектором (рис. 2.27). Это удобно для непосредственного управления индуктивной нагрузкой, например реле. Однако при проведении проверки транзистора с помощью тестера необходимо помнить о существовании диода.

ТЕМПЕРАТУРНЫЙ ДРЕЙФ ПАРАМЕТРОВ ДИОДОВ

Диоды, как и все полупроводниковые приборы, подвержены температурному дрейфу характеристик, который может быть весьма значительным (именно эта особенность позволяет использовать диод в качестве датчика температуры). Об этом необходимо помнить как при проектировании устройства, так и при размещении его компонентов в корпусе. В частности, наиболее чувствительные элементы следует располагать как можно дальше от источников тепла: радиаторов, трансформаторов и т. д. Диодный детектор пиков, приведенный на рис. 2.28, является примером схемы, очень чувствительной к температуре.

ДИФФЕРЕНЦИРУЮЩАЯ ЦЕПОЧКА

Дифференцирующая цепочка широко применяется в самых разнообразных схемах. Она используется, в частности, для генерации коротких импульсов, синхронизованных с фронтом прямоугольного сигнала, которые служат, например, для запуска симистора. Положительные и отрицательные перепады напряжения, поданные на дифференцирующую цепочку, генерируют импульсы различной полярности, которые при необходимости легко разделить (рис. 2.29). Параметры резистора и конденсатора выбирают с учетом нужной длительноcти выходных импульсов Т ив соответствии с приблизительным соотношением Т и= RC .

УДВОИТЕЛЬ НАПРЯЖЕНИЯ

Удвоитель напряжения (а в более общем случае умножитель напряжения) представляет собой определенное соединение диодов и конденсаторов. Этот принцип построения давно используется для получения очень высоких напряжений, например в телевизорах или в устройствах для ионизации газа. Небольшая схема, представленная на рис. 2.30, применяется для получения постоянного напряжения, приблизительно вдвое превышающего напряжение на входе.

Для работы схемы нужен сигнал прямоугольной формы низкой частоты. В данной схеме используются только положительные импульсы, что отличает ее от классических удвоителей, работающих от сети или от синусоидального напряжения, снимаемого со вторичной обмотки трансформатора.

ДИСКРЕТИЗАЦИЯ АНАЛОГОВЫХ СИГНАЛОВ

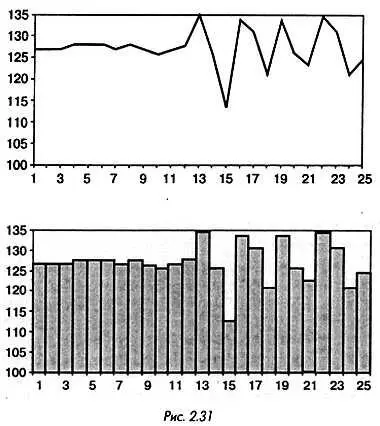

Дискретизация — операция, направленная на определение мгновенных значений сигнала сложной формы в заданные моменты времени (рис. 2.31).

Для выполнения дискретизации требуется стабильный тактовый генератор, который задает временные интервалы для вырезания части сигнала. Пиковый детектор фиксирует максимальное значение сигнала за данный период. Такое устройство можно построить на базе конденсатора, разряженного в исходном состоянии, который за интервал дискретизации заряжается до нужного уровня.
