Синтезированный сигнал обычно подается на НЧ усилитель или на каскад, обеспечивающий низкое выходное сопротивление при использовании схемы в качестве генератора.

Чтобы компенсировать постоянную составляющую сигнала на выходе операционного усилителя, на его неинвертирующий вход подается постоянное напряжение с делителя, равное половине напряжения питания. С целью полного подавления постоянной составляющей перед последующим каскадом обычно включают разделительный конденсатор. Для фильтрации частоты считывания, с которой двоичные слова подаются на преобразователь, требуется применение простого НЧ фильтра.

Если вход схемы подключить к параллельному порту компьютера, а к выходу присоединить усилитель с динамиком или наушниками, подача команды COPY ###. WAV: LPT1 обеспечит прослушивание звукового файла с именем ### , записанного на жестком диске компьютера в цифровом виде. Простая программа, написанная, например, на языке Basic, позволит получить сигнал нужной формы с любой частотой, которую ограничивают лишь возможности компьютера.

ИСПОЛЬЗОВАНИЕ КОНДЕНСАТОРОВ

Бестрансформаторный источник питания

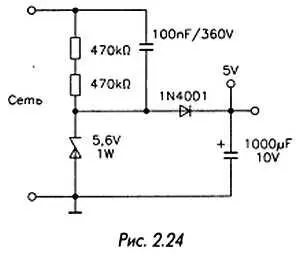

В некоторых случаях низкое потребление энергии современными компонентами позволяет осуществить питание устройств от сети без использования трансформатора. Понижать напряжение с помощью резистивного делителя нерационально, поскольку при этом неизбежно выделяется большое количество тепла. Гораздо лучше использовать схему, в которой основная часть сетевого напряжения будет приложена к конденсатору, который практически не потребляет активной мощности (рис. 2.24).

Потребляемый от сети ток будет определяться емкостью конденсатора, точнее, его сопротивлением переменному току, которое для частоты F рассчитывается по формуле Z = 1/ω С, где ω = 2π F( Z выражено в омах, С — в фарадах, F — в герцах).

Резисторы, подключенные параллельно конденсатору, обеспечивают его разряд после отключения устройства от сети.

На выводах стабилитрона формируется прямоугольное напряжение амплитудой 5,6 В. Стоящие далее диод и конденсатор служат для выпрямления и фильтрации этого напряжения. Максимальный ток, который можно получить на выходе такой схемы, составляет около 4 мА при емкости конденсатора 100 нФ. Для увеличения тока используется параллельное включение нескольких конденсаторов (высокие номиналы встречаются редко, такие конденсаторы имеют большие размеры).

Остается добавить два важных замечания. Рабочее напряжение конденсаторов никогда не должно быть ниже 400 В (лучше брать компоненты с допустимым напряжением 630 В). Поскольку такая схема и все подключенные к ней элементы связаны с сетью, необходимо принять элементарные меры безопасности. В частности, не следует использовать металлический корпус или компоненты с выходящими наружу металлическими деталями (оси потенциометров и т.д.). Кроме того, при наладке нельзя прикасаться к включенной схеме.

Неполярные конденсаторы

Довольно трудно найти неполярные конденсаторы (с изоляцией из слюды, бумаги или пленки) большой емкости с низким рабочим напряжением (< 25 В). Однако иногда нужны именно такие компоненты, в частности при построении импульсных генераторов на логических вентилях с очень большим периодом (например, при разработке таймера для часов). Получение большой постоянной времени RC-цепи за счет увеличения сопротивления имеет определенный предел для каждого типа схем.

Для формирования конденсатора большой емкости можно соединить два полярных (электролитических) конденсатора, чтобы получить один неполярный (рис. 2.25). При этом надо выбрать два компонента одинакового номинала и включить их последовательно, соединив между собой отрицательные электроды. Результирующая емкость будет равна половине емкости каждого конденсатора.

Определение емкости конденсатора

Маркировка конденсаторов при помощи цветового кода применяется очень редко. Значение емкости обычно пишется на корпусе прибора. Однако размер надписи на миниатюрных компонентах поверхностного монтажа столь мал, что ее невозможно прочесть. Иногда же маркировка неразборчива (из-за некачественной печати) или даже ошибочна и на классических компонентах.
