Клод Галле - Как проектировать электронные схемы

Условное обозначение вентиля показано на рис. 2.35.

Данный специфический тип вентиля используется в системах фазовой автоподстройки частоты (см. раздел « Фазовая автоподстройка частоты »), где он применяется для определения совпадения во времени двух сигналов, один из которых является эталонным, а другой должен совпадать с ним по частоте. Микросхема CD4070 семейства КМОП содержит четыре вентиля рассмотренного типа, а модель CD4046 — один вентиль и некоторые дополнительные элементы.

ЛОГИЧЕСКИЕ СХЕМЫ, УПРАВЛЯЕМЫЕ ФРОНТОМ ИМПУЛЬСА

Многие логические схемы в том числе и КМОП типа реагируют не на состояние входа, а на его изменение. Например, счетчик может срабатывать в тот момент, когда на его тактовом входе возникает перепад напряжения от высокого уровня к низкому. В этом случае говорят о логическом элементе, управляемом фронтом сигнала. Одни схемы реагируют на положительный фронт, то есть на переход от логического нуля к единице (для устройств «положительной логики»), а другие — на отрицательный. Эти характеристики всегда приводятся в технической документации микросхемы. Вход, рассчитанный на управление отрицательным фронтом, имеет в документации название с чертой сверху, обозначающей отрицание, например

В некоторых случаях, в частности для микросхемы CD4042 (счетверенная защелка), пользователь может сам выбрать тип запуска, подключая определенный вход к напряжениям V ss или V cc. Во избежание возможных ошибок перед разработкой любой схемы необходимо выяснить тип запуска логических элементов. Например, это относится к счетчикам, где неправильное управление может привести к десинхронизации или потере данных. Часто, чтобы получить требуемый результат, приходится включать дополнительную RC-цепочку и использовать снимаемые с ее выхода короткие импульсы нужной полярности. Типичный вариант такого подключения к тактовому входу микросхемы CD4013 (двойной триггер) приведен на рис. 2.36.

ПРЕДОХРАНИТЕЛИ

К выбору предохранителя следует отнестись со всей серьезностью, особенно если он находится в цепи питания, соединенной с сетью.

Когда первые испытания схемы проведены, необходимо определить ток, потребляемый устройством, и умножить его на коэффициент, который в значительной степени определяется типом используемого трансформатора. При выборе значения коэффициента следует помнить, что всплеск тока при включении может в 10 раз превышать ток, потребляемый в стационарном рабочем режиме. Сказанное относится к трансформаторам, имеющим значительную мощность.

Если нет уверенности, стоит пожертвовать несколькими предохранителями и провести серию экспериментов по включению устройства, постепенно понижая номинальное значение тока предохранителя до выхода его из строя.

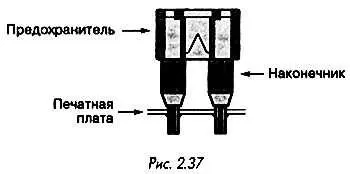

Для защиты низковольтных цепей (например, питающих реле) можно обратиться к предохранителям автомобильного типа, небольшим, недорогим и несложным в монтаже. Подобный предохранитель нетрудно смонтировать на основание в виде вилочной части стандартного двухконтактного разъема, розеточную часть которого можно припаять непосредственно к печатной плате (рис. 2.37).

ГЕНЕРАТОР ТОКА

Генератор тока — это устройство, обеспечивающее нужный ток (по возможности точно задаваемый и стабилизированный) в нагрузке с переменным сопротивлением. Среди областей его применения можно отметить перезаряд батареи, введение тока с медицинскими целями или электролиз химического раствора. В промышленности генераторы тока находят широкое применение для передачи информации, получаемой при измерении различных физических величин.

Аналоговые сигналы характеризуются высокой устойчивостью к помехам любого происхождения. Режим передачи данных с помощью аналоговых сигналов регулируется специальным стандартом.

Для многих датчиков рабочим параметром является сопротивление, которое изменяется в зависимости от определяемой величины. Примером может служить датчик температуры типа РТ100, имеющий сопротивление 100 Ом при температуре 0 °C. Варьирование сопротивления датчика обычно стараются свести к изменению уровня напряжения, которое проще обрабатывать с помощью операционных усилителей (имеется в виду усиление, определение порога, аналого-цифровое преобразование и т.д.). Такая трансформация осуществляется при пропускании через датчик калиброванного тока.
