Токи утечки затвора ПТ очень малы, но они резко возрастают при загрязнении изолятора вывода затвора и при увеличении влажности. Поэтому для обеспечения малых токов затвора рекомендуется перед монтажом промыть изолирующую часть корпуса ПТ в спирте, затем высушить и покрыть влагостойким лаком (например, УР-231 или Э-4100).

ПТ чувствительны к перегрузкам на затворе, даже если напряжение вызвано маломощным источником.

Некоторые трудности взаимной замены ПТ заключаются в разнообразии технологии их изготовления, в результате чего наблюдается несовместимость свойств транзисторов разных групп.

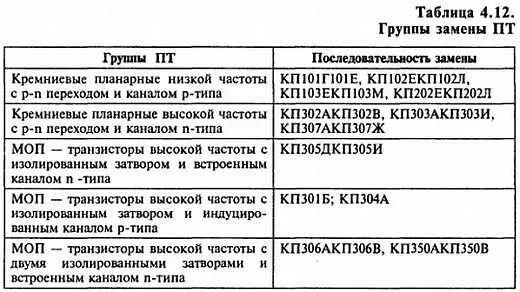

В таблице 4.12 приведены группы замены, причем при замене транзистором внутри группы может потребоваться лишь коррекция режима работы. Замена транзисторов между различными группами уже обусловливает либо изменение полярности напряжения питания, либо пересчета (подбора) деталей цепей смещения и изменение полярности напряжения питания.

При замене ПТ необходимо в первую очередь исходить из того, что заменяющий транзистор должен иметь возможно близкие значения двух параметров: тока стока при напряжении смещения между затвором и истоком, равном нулю, и напряжения отсечки — напряжения между затвором и истоком, при котором ПТ закрывается и ток не превышает 10 мкА. Это позволяет практически исключить необходимость коррекции режима работы по постоянному току. Усилительные свойства каскада будут зависеть уже только от крутизны характеристики и предельной частоты ПТ.

4.4.4. Рекомендации по применению ПТ

ПТ имеют ВАХ, подобные ламповым, и обладают всеми преимуществами транзисторов. Это позволяет применять их в схемах, где в большинстве случаев использовались электронные лампы, например, в усилителях постоянного тока с высокоомным входом, в истоковых повторителях с особо высокоомным входом, в электрометрических усилителях, различных реле времени, RC-генераторах синусоидальных колебаний низких и инфранизких частот, в генераторах пилообразных колебаний, УНЧ, работающих от источников с большим внутренним сопротивлением, в активных RC-фильтрах низких частот. ПТ с изолированным затвором используют в высокочастотных усилителях, смесителях, ключевых устройствах.

Кроме того, следует учитывать, что:

1. На затвор ПТ с р-n -переходом не рекомендуется подавать напряжение, смещающее переход в прямом направлении (отрицательное для транзисторов с р — каналом и положительное для транзисторов с n -каналом).

2. ПТ с изолированным затвором следует хранить с закороченными выводами. При включении транзисторов в схему должны быть приняты все меры для снятия зарядов статического электричества. Необходимо пайку производить на заземленном металлическом листе, заземлить жало паяльника, а также руки монтажника при помощи специального металлического браслета. Не следует применять одежду из синтетических тканей. Целесообразно подсоединять ПТ к схеме, предварительно закоротив его выводы.

Тиристоры — это полупроводниковые приборы с четырехслойной р-n-р-n структурой, которые могут находиться в одном из двух состояний: «закрыто» или «открыто». Эта особенность приборов отражена в их названии: «тира» — по-гречески означает «дверь».

Их используют для включения и выключения тока через реле, электродвигатели, лампы накаливания, для создания мощных импульсов тока вследствие разряда конденсаторов, а также для управления током через другие силовые нагрузки. Тиристор является ключевым элементом. Через тиристор, находящийся в выключенном состоянии, проходит незначительный ток утечки. Если тиристор включен и находится в проводящем состоянии, то при протекании значительного тока (достигающего иногда десятков и сотен ампер) остаточное напряжение на нем мало и не превышает десятых долей единиц вольт.

Тиристор, имеющий выводы только от крайних слоев, называется диодным тиристором или динистором; при дополнительном выводе от одного из средних слоев он называется триодным тиристором или тринистором. Тиристоры также бывают запираемые и симметричные (семисторы).

Условное графическое изображение тиристоров приведено на рис. 4.27; на анод подается положительное напряжение источника питания, а на катод. — отрицательное.
