Указанные причины во многих случаях не позволяют принимать телевизионный сигнал на комнатные антенны на таких же расстояниях и с таким же качеством изображения, как это возможно при наружных и, в особенности, при коллективных антеннах. Чтобы при приеме на комнатную антенну получить удовлетворительное изображение, необходимо не только настраивать антенну, изменяя длину плеч ее вибратора, но и подбирать место и положение антенны в комнате относительно окон, стен и окружающих предметов. Если еще учесть, что при переключении телевизора на другой канал всю процедуру надо повторять снова, то станет ясным, почему комнатная антенна не может конкурировать с наружными и, тем более, с коллективными антеннами.

Эти антенны являются диапазонными антеннами. Они работают в двукратной полосе частот и обеспечивают прием сигналов многопрограммных телецентров в зоне их действия при любых сочетаниях каналов с первого по пятый, с шестого по двенадцатый, легко согласуются с 75-омным коаксиальным кабелем без использования согласующих и симметрирующих устройств, так как коаксиальный кабель вводится в полотно антенны в точке нулевого потенциала.

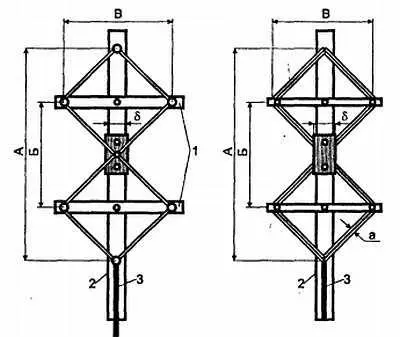

Первый вариант антенны состоит из двух рамок, расположенных в одной плоскости. Рамки выполняют из металлических трубок, полосок либо толстого медного провода и соединяют их параллельно (рис. 10.17).

Рис. 10.17. Зигзагообразная телевизионная антенна

Антенны из трубок диаметром 8…16 мм для 1…5 каналов и 4…8 мм для 6…12 каналов эффективны в более узкой полосе частот, чем антенны из провода.

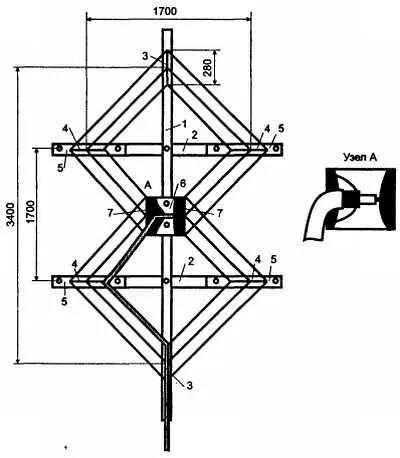

Конструкция и размеры антенны на каналы с 1-го по 5-й показаны на рис. 10.18.

Рис. 10.18. Конструкция зигзагообразной антенны для 1–5 телевизионных каналов

К деревянной стойке 1 крепят две поперечные металлические рейки 2 . В верхней и в нижней частях стойки устанавливают металлические планки 3 . Такие же планки 4 , но через изоляционные прокладки 5 крепят на концах реек. На стойке между рейками размещают изоляционную пластину 6 , на которой укреплены две металлические планки 7 . Провода диаметром 2…3 мм либо антенный канатик припаивают к металлическим планкам 3, 4, 7 . Кабель снижения с волновым сопротивлением 75 Ом крепят к нижней планке 3 , являющейся точкой нулевого потенциала.

Кабель укладывают вдоль двух сторон внутреннего провода нижней рамки и припаивают к планкам 7 (оплетку — к левой планке, центральный проводник — к правой).

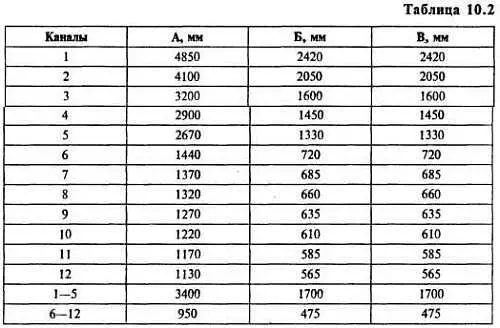

Основные размеры антенны для различных телевизионных каналов приведены в таблицах 10.2.

Расстояние между точками подключения фидера к антенне должно быть равно 10…15 мм для 1–5 каналов и 7…10 мм — для 6—12 каналов. Размер а = 100 мм для 1–5 каналов и а = 60 мм для 6—12 каналов.

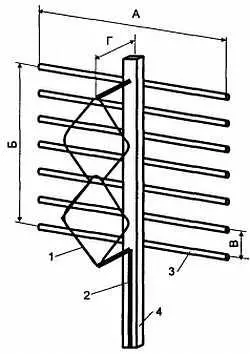

Для повышения коэффициента направленного действия, приема сигналов только одного направления и увеличения коэффициента усиления на 30…40 % с тыльной стороны зигзагообразной антенны устанавливают экран (рефлектор), представляющий собой набор трубок длиной в 0,5 λ , расположенных параллельно плоскости антенны на расстоянии 0,1 друг от друга (рис. 10.19). Но при этом диапазонные свойства антенны ухудшаются. Вместо трубок можно использовать металлические полоски либо такой же провод, как для рамки антенны. В табл. 10.3 приведены основные размеры рефлектора.

Рис. 10.19. Зигзагообразная телевизионная антенна с рефлектором

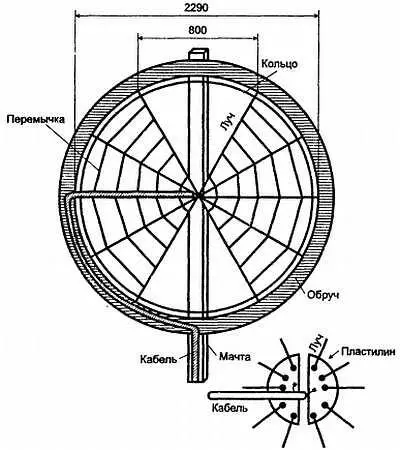

Другим вариантом зигзагообразной антенны является кольцевая антенна или, как ее называют радиолюбители, «Паутинка», показана на рис. 10.20.

Рис. 10.20. Зигзагообразная телевизионная антенна типа «Паутинка»
