В Бессонов - Радиоэлектроника для начинающих (и не только)

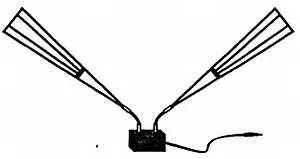

Рис. 10.12. Комнатная широкополосная антенна

Существуют телескопические антенны, у которых положение плеч вибратора можно изменять только в одной плоскости, перпендикулярной к основанию. У современных антенн такой конструкции (рис. 10.13) плоскости, в которых происходит изменение положения плеч вибратора, параллельны. В нерабочем состоянии такие антенны занимают очень мало места.

Рис. 10.13. Комнатная малогабаритная телескопическая антенна

Важным элементом любой комнатной антенны является симметрирующее устройство, применение которого вызвано необходимостью соединения симметричного вибратора с несимметричным входом телевизора. Без такого устройства в приеме сигналов будет участвовать не только собственно антенна, но и кабель или шнур, соединяющий вибратор с телевизором. При неблагоприятных условиях это может привести к нарушению электрических характеристик антенны и, в конечном итоге, к ухудшению качества изображения.

Перечисленные недостатки практически отсутствуют у симметрирующего устройства, схема которого приведена на рис. 10.14.

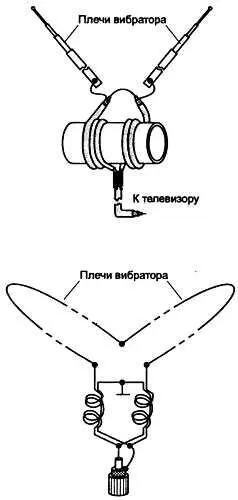

Рис. 10.14. Схема симметрирующего устройства из двух катушек

Устройство состоит из двух идентичных половин, каждая из которых образована двумя электромагнитно связанными между собой отрезками провода. Практически каждая из половин устройства представляет собой несколько витков из двух сложенных вплотную друг к другу изолированных проводников, намотанных, как показано на рис. 10.15, на одну половину двухотверстного ферритового сердечника типа 30ВЧ2. Применение такого сердечника не обязательно.

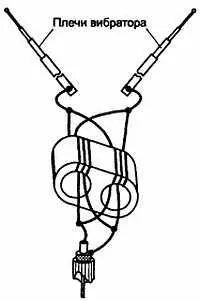

Рис. 10.15. Симметрирующее устройство из двух катушек с ферритовым сердечником

Аналогичный результат можно получить и в случае, когда проводники каждой из половин устройства намотаны на отдельных кольцевых ферритовых сердечниках. В комнатных телевизионных антеннах с вибратором петлевого типа, например, в ленточных антеннах, кроме задачи симметрирования, должна быть решена и задача согласования. Если подключение такой антенны к телевизору осуществляется посредством коаксиального 75-омного кабеля, то обе задачи могут быть решены одновременно с помощью симметрирующе-согласующего устройства, подобного описанному выше, выполненного на ферритовом сердечнике, но с проводниками, концы которых соединены, как показано на рис. 10.16.

Рис. 10.16. Схема симметрирующе-согласующего устройства для ленточной антенны

Кроме того, что комнатные телевизионные антенны из-за ограниченных размеров уступают наружным антеннам по усилению и помехозащищенности, качество их работы зависит и от условий применения. Действительно, комната, в которой установлен телевизор, может иметь самую различную ориентацию по отношению к телецентру. На верхних этажах возможна прямая видимость на передающую антенну телецентра. При расположении комнаты на нижних этажах и стороне, противоположной телецентру, условия приема значительно ухудшаются. Внутри комнаты антенна может находиться в самых различных местах по отношению к окнам или стенам — источникам поля телевизионных сигналов. При прочих равных условиях напряженность поля внутри комнаты сильно зависит от материала стен здания. Из-за ряда обстоятельств, часть из которых перечислена выше, напряженность поля телевизионных сигналов внутри помещений оказывается существенно меньшей, чем снаружи, и, в частности, чем над крышей того же здания. Это вторая причина того, почему качество приема на комнатную телевизионную антенну хуже, чем на наружную.

Третья и, пожалуй, основная причина заключается в том, что внутри большинства городских помещений структура телевизионного сигнала резко отличается от структуры поля вне помещения и, в особенности — от поля в свободном пространстве над крышей здания. По напряженности поле внутри помещения крайне неоднородно, так как в любой точке помещения оно является результатом взаимодействия электромагнитных волн, приходящих в данную точку различными путями. В зависимости от амплитудных и фазовых соотношений приходящие волны могут в различной мере усиливать или ослаблять друг друга. Случайный характер амплитудных и фазовых соотношений делает картину распределения результирующего поля внутри помещения весьма сложной. Кроме того, одновременное наличие в каждой точке помещения нескольких волн, пришедших различными путями (нередко существенно отличающимися по расстоянию), вызывает ухудшение четкости и появление многоконтурности изображения на экране телевизора. Естественно, что при многопрограммном телевещании на частотах разных каналов напряженность и структура поля в каждой точке поля будут различными. Может оказаться, что в одной и той же точке на частоте одного канала изображение будет четким, а на частоте другого — многоконтурным или смазанным.
