Дмитрий Соболев - Столетняя история “летающего крыла”

"...Из немецких источников мы знали, что для избежания резкого роста сопротивления при крейсерском полете при больших числах Маха требуется сочетание значительной стреловидности, меньшей, чем принято (по крайней мере для бомбардировщиков) относительной толщины крыла и пониженного коэффициента подъемной силы. Вначале мы остановились на самолете обычной схемы (с хвостовым оперением) с крылом стреловидностью 45° по линии 1/4 длины хорд, с относительной толщиной 12% у основания и с коэффициентом подъемной силы не более 0,2. Вскоре, однако, выяснилось, что взлетный вес такого самолета намного (фактически вдвое) превысит заданный а скорость и дальность будут меньше, чем требуется.

Первым шагом в отходе от классической компоновки явилось решение отказаться от хвостового оперения: большая стреловидность крыла, требуемая для полета на околозвуковых скоростях, обеспечивала достаточное плечо действия рулей "бесхвостки". Мы надеялись, что снижение веса и аэродинамического сопротивления, достигнутые благодаря ликвидации хвоста и сокращению длины задней части фюзеляжа, позволит уменьшить требуемые мощность силовой установки и запас топлива, а это приведет к общему снижению размеров и взлетного веса самолета. Как показали предварительные расчеты, при одинаковой стреловидности и соответствующей нагрузке на крыло бомбардировщик-"бесхвостка" будет иметь взлетный вес 137500 фн (62370 кг). Таким образом, требование заказчика вновь не могло быть выполнено. Кроме того, при данной схеме возникали сложности с размещением на самолете топлива и боевой нагрузки.

Более детальные расчеты позволили установить, что главным "виновником" превышения веса является крыло, характеризующееся сравнительно большой площадью, малой относительной толщиной и обычным удлинением. Чтобы снизить вес крыла при сохранении той же нагрузки на м², требовалось уменьшить его удлинение. Данное рассуждение, в конце концов, привело проектировщиков к выбору треугольной формы с удлинением примерно 2,4.

Из всего этого вытекает, что основным стимулом к уменьшению удлинения было стремление "сэкономить" вес конструкции и что дельтавидная форма крыла появилась, можно сказать, случайно." [23]

Описанные события происходили в 1947 г., после того, как правительство опубликовало требования к реактивному бомбардировщику, предназначенному для замены винтомоторных "Ланкастеров" и "Линкольнов".

Вначале проект самолета фирмы Авро (в то время он фигурировал в документах как "проект 698") представлял собой типичное "летающее крыло" в форме треугольника с килями на концах. На выбор схемы, несомненно, повлияла лекция Джека Нортропа о преимуществах "летающих крыльев", прочитанная в Англии перед членами Аэронавтического королевского общества в мае 1947 г. [24]

Однако, как показали аэродинамические исследования с моделями бомбардировщика, относительная толщина профиля, требуемая для воплощения в жизнь концепции "летающего крыла", вызвала бы слишком большое волновое сопротивление. Поэтому в 1948 г. проект был переработан: крыло сделали более тонким (8—10%), а так как его внутренний объем при этом уменьшился, самолет приобрел фюзеляж, в котором должны были размещаться экипаж, бомбы и часть топлива. Вместо концевых килей установили обычное центральное вертикальное оперение. Двигатели по-прежнему должны были находиться внутри крыла, в плоскости, проходящей вблизи центра тяжести самолета. Такая компоновка силовой установки позволяла избежать влияния изменения тяги на продольную балансировку летательного аппарата.

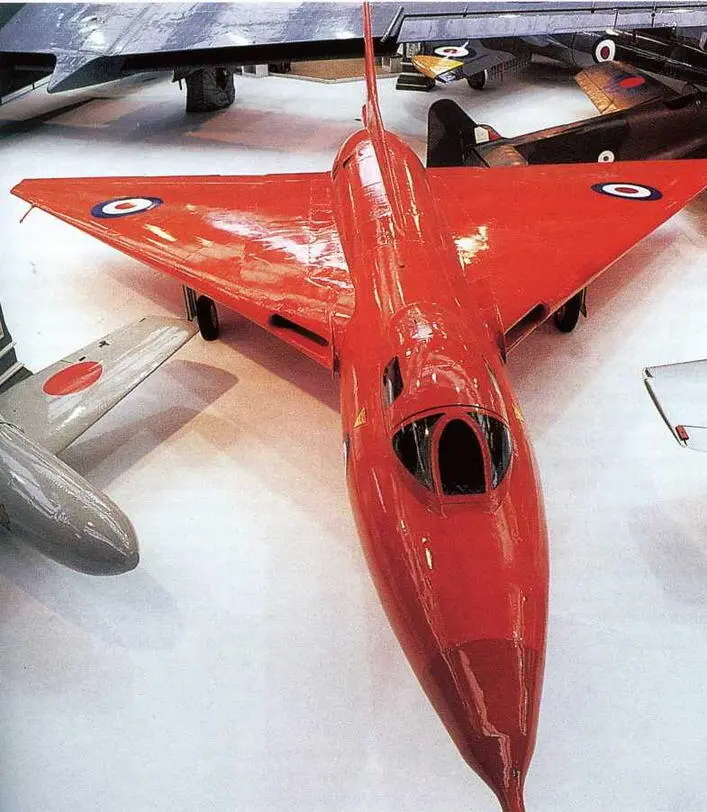

Авро 707 в Научно-техническом музее в Манчестере.

Окончательный облик бомбардировщика сформировался в 1948 г. Теперь это была уже, скорее, "бесхвостка", чем "летающее крыло". Самолет планировалось снабдить четыремя ТРД "Олимп", разрабатывавшимися в то время фирмой Бристоль.

Можно было приступать к строительству первых опытных образцов. Однако в связи с тем, что бомбардировщик имел кардинально новую схему, прежде решили испытать уменьшенный втрое прототип — Авро 707. Намечалось построить несколько таких самолетов. Их полеты должны были ответить на вопросы об особенностях пилотирования дельтакрылой "бесхвостки" на больших и малых скоростях, об аэродинамических свойствах треугольного крыла, о наивыгоднейшем положении центра тяжести и др.
