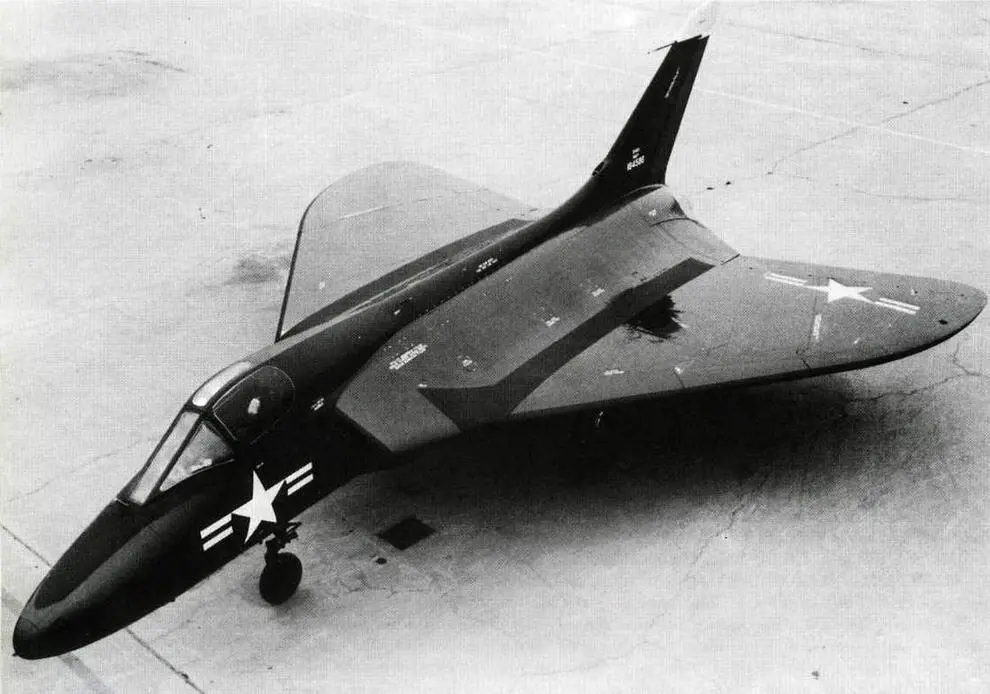

Опытный экземпляр XF4D-1.

Постройка первого XF4D-1 закончилась в октябре 1950 г. В отличие от конвэрских "Дельт" он имел скругленное на концах крыло (этим хотели добиться более плавного обтекания его внешних частей), а задняя кромка была не прямой, а с изломом. Наружная часть крыла несла элевоны и предкрылки, на выступающей назад корневой части находились поверхности для продольной балансировки самолета. Система управления была бустерной, но в случае отказа гидроусилителей летчик мог отклонять рули вручную, правда для этого требовались немалые усилия.

Как на всех реактивных "бесхвостках", крыло имело симметричный профиль. Его относительная толщина была 6%. Стреловидность крыла равнялась 52°, удлинение — 2,4. Для уменьшения габаритов машины при базировании на авианосце концы крыла могли складываться вверх.

У основания крыло утолщалось и плавно переходило в фюзеляж. Такая конструкция получила позднее название интегральной. Она позволяла уменьшить дополнительное сопротивление, возникающее в месте соединения крыла и фюзеляжа (сопротивление интерференции). Кроме этого, увеличивался внутренний объем крыла, что немаловажно, так как значительная часть фюзеляжа реактивного истребителя обычно занята двигателем. На "Скайрэе" в корневых "наплывах" конструкторы разместили два основных топливных бака, вмещающих 2430 л авиационного керосина. Они обеспечивали самолету продолжительность полета 45 минут — маловато для обычного истребителя, но достаточно для перехватчика.

Чтобы предотвратить опасность повреждения хвостовой части при посадке на палубу, кроме обычного трехопорного шасси сзади под фюзеляжем находилось дополнительное "страховочное" колесо.

XF4D-1 проектировался под новый ТРД Вестингауз J-40. Как это обычно случается, к моменту постройки самолета двигатель еще не был готов. Пришлось оборудовать "Скайрэй" менее мощным J-35 (тяга 2270 кгс).

21 января 1951 г. летчик-испытатель фирмы Дуглас Ларри Пейтон поднял XF4D-1 с аэродрома базы Эдвардс в первый полет. [20]Из-за неправильной установки угла балансировочных поверхностей на крыле самолет при увеличении скорости начал резко задирать нос и дело едва не закончилось аварией, но Пейтон в конце концов сумел "укротить" машину и приземлиться.

Испытания продолжили летчики Рассел Тау и Роберт Ран. После подбора оптимального угла установки рулей-балансиров самолет стал устойчив и управляем, и постепенно опасения пилотов относительно поведения реактивной "бесхвостки" рассеялись. Ран вспоминал:

"Я впервые испытал самолет в октябре 1951 г., после того, как Тау выполнил на нем уже 25 полетов. Наблюдения за полетами, особенно за посадкой, не вызывали во мне особого желания самому опробовать самолет, так как из- за дельтавидного крыла он заходил на посадку под таким большим углом атаки, что казалось, будто машина вот-вот сорвется в штопор. Однако когда я испытал самолет, то понял, что благодаря превосходному обзору из кабины большой угол атаки не мешает выполнять посадку. Вскоре я пришел к выводу, что этот самолет — как раз то, что ждал от истребителя со времени моих первых полетов на "Спитфайре". F4D — это мечта летчика-истребителя, так как он сочетает в себе: 1) хорошую маневренность на большой высоте, 2) превосходную скороподъемность, 3) короткие дистанции взлета и посадки, 4) отличную управляемость на малых скоростях, 5) очень большой практический потолок, 6) высокую скорость в горизонтальном полете." [21]

Но не все обстояло так уж блестяще. "Скайрэй" проектировался как сверхзвуковой самолет, однако из-за недостаточно большой тяги двигателя скорость звука удавалось достичь только в пикировании. К тому же, при подходе к "звуковому барьеру" наблюдалась вибрация руля направления, поэтому максимально допустимую скорость сочли за благо ограничить значением М-0,95.

Скоростные полеты чередовались с испытаниями самолета на штопор. В целом "Скайрэй" показал хорошие штопорные характеристики, хотя однажды едва не случилась катастрофа: во время перевернутого штопора узлы крепления страховочных ремней не выдержали отрицательных перегрузок и летчика с силой отбросило в кабине на крышу фонаря. Из-за удара фонарь заклинило и выброситься с парашютом стало невозможно. К счастью, не потерявший присутствия духа испытатель сумел дотянуться до кнопки выпуска противоштопорного парашюта. Самолет вернулся в нормальный полет, и летчик благополучно произвел посадку.
