Конструкция планера самолета — вполне традиционная, основывающаяся на опыте производства бомбардировщика "Ланкастер". Крыло — двухлонжеронное, с пристыкованными к центроплану консолями. В качестве строительного материала применялся обычный дюралюминий. С каждой стороны крыла имелось по четыре рулевых поверхности: внутренние работали как рули высоты, внешние — как элероны. Их отклонение осуществлялось с помощью электродвигателя и трансмиссии, причем ради большей безопасности и живучести самолета в бою каждая поверхность имела отдельный электропривод. На крыле имелись также воздушные тормоза в виде восьми прямоугольных пластин, расположенных попарно сверху и снизу.

Топливо размещалось как в фюзеляже, так и в крыле. За порядком выработки горючего из баков следила электронная система. Это обеспечивало неизменность положения центра тяжести в полете.

Фюзеляж имел круглое сечение. Впереди находился отсек радиолокатора, за ним — гермокабина. Экапаж состоял из пяти человек. Сверху, под обтекателем, сидели первый и второй пилот; на "нижней палубе", спиной к летчикам, располагались бортрадист, штурман-бомбардир и оператор систем радиолокационного противодействия. За кабиной находился бомбоотсек длиной 8,5 м, рассчитанный на подвеску двадцати одной 454-кг бомбы.

Несмотря на все старания проектировщиков взлетный вес "Вулкана" — 68 тонн — в полтора раза превысил заданный в тактико-технических требованиях. Для того, чтобы уменьшить нагрузку на поверхность аэродромов, самолет снабдили многоколесным шасси. Каждая из подкрыльевых стоек имела по восемь колес, передняя опора — двухколесная.

Когда планер бомбардировщика был почти готов, выяснилось, что фирма Бристоль еще не закончила доводку "Олимпа". Чтобы не оттягивать начало испытаний, на первом самолете решили установить менее совершенные, но зато освоенные производством ТРД Роллс-Ройс "Эвон" с тягой 2950 кгс. Спеша приступить к полетам (на "пятки" наступал конкурент — бомбардировщик "Виктор" фирмы Хендли Пейдж), конструкторы Авро не стали герметизировать кабину, а топливные баки установили пока только в фюзеляже.

В таком виде 30 августа 1952 г. "Вулкан" совершил первый полет (летчик Р.Фок). При этом случилось небольшое происшествие: воздушный поток сорвал обтекатели, закрывающие убранные в крыло стойки шасси. Но так как вначале полеты должны были происходить на малых скоростях, на это решили не обращать внимания и продолжить испытания. В сентябре бомбардировщик, сопровождаемый двумя Авро-707, совершил полет на выставке в Фарнборо и, по отзывам прессы, был "гвоздем" аэрошоу.

После 32 часов полетов, продемонстрировавших нормальную устойчивость и управляемость машины, самолет вернули в сборочный цех для установки двигателей Армстронг Сиддли "Сапфир" с тягой по 3640 кгс. Одновременно бомбардировщик снабдили гермокабиной и крыльевыми топливными баками. Все это позволило летом 1953 г. приступить к его испытаниям на больших скоростях. По этой программе было выполнено 57 полетов.

Между тем на аэродром вышел второй экземпляр "Вулкана", со "штатными" двигателями Бристоль "Олимп" 100. Максимальная тяга каждого из них равнялась 4300 кгс. Испытания самолета начались в сентябре 1953 г.

Установка "Олимпа" позволила еще повысить скорость полета. Однако при числе Маха более 0,75 испытатели столкнулись с сильной вибрацией горизонтальный рулей. Это происходило из-за образования скачков уплотнения на крыле. Чтобы устранить это опасное явление, переднюю кромку сделали не прямой, а с изломом, увеличив длину хорды в зоне расположения рулей. Относительная толщина профиля на этом участке уменьшилась с 9,4% до 7,9%, и преждевременное образование скачков уплотнения прекратилось. Кроме того, для уменьшения индуктивного сопротивления концам крыла придали коническую крутку, а чтобы перемещение фокуса крыла на околозвуковых скоростях не влияло на пилотирование, на самолете установили устройство, автоматически отклоняющее рули высоты для сохранения продольной балансировки.

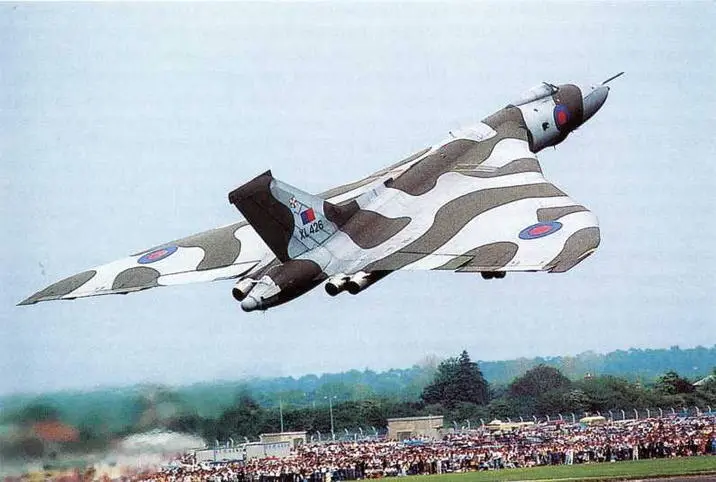

"Вулкан" В.2 во время одного из демонстрационных полетов.

В таком модифицированном виде в 1955 г. началось серийное производство бомбардировщика под маркой "Вулкан" В.1. Оно продолжалось до 1958 г., было выпущено 45 самолетов. С двигателями "Олимп" 101 (4x5000 кгс) бомбардировщик мог летать со скоростью 1030 км/ч, имел потолок 16800 м и дальность 4830 км с 9500 кг бомб на борту.
