Джеймс Гордон - Почему мы не проваливаемся сквозь пол

По-видимому, Гриффитс думал, что трещины, которые он считал реально существующими в стекле, разбросаны во всем его объеме и возникают в процессе затвердевания стекла из-за неспособности его молекул сомкнуться друг с другом на отдельных участках. Оглядываясь назад, можно только удивляться тому, как много времени понадобилось, чтобы отвергнуть это представление. Расчеты Гриффитса показывали, что трещины - каково бы ни было их происхождение - должны быть весьма узкими, возможно, порядка сотых долей длины волны обычного видимого света. Так как увидеть объекты, по размерам намного меньшие, чем длина волны освещающего их света, принципиально невозможно, то рассмотреть трещины Гриффитса непосредственно через обычный оптический микроскоп, который в лучшем случае позволяет видеть предметы размером около полумикрона, не было никакой надежды. Пришлось ждать появления электронного микроскопа, в котором изображение создается электронами с длиной волны что-нибудь около 1/25 А, в то время как видимый свет имеет длину волны около 4000 А.

Но уже в 1937 году, то есть еще до того, как в лабораториях появились электронные микроскопы, Андраде и Цинь решили поискать трещины в стекле с помощью простого оптического микроскопа, прибегнув к так называемому декорированию. Этот метод, часто весьма действенный, можно представить себе следующим образом. Пусть тонкая проволока, например телеграфный провод, натянута так далеко от вас, что ее совершенно не видно. Но если бы удалось как-то заманить на нее стаю ласточек, проволока сразу же бросилась бы нам в глаза. (По этой самой причине связисты иногда насаживают пробки на телеграфные провода.) Теперь представьте себе, что появилась новая стая и уселась на спины уже знакомых нам птиц - проволока стала еще заметнее. В принципе таким образом нашу проволоку можно сделать сколь угодно толстой. Теперь остается лишь вспомнить, что некоторые вещества кристаллизуются легче, если на подложке есть какие-то отклонения от регулярности. Выбрав подходящее вещество и заставив его кристаллизоваться на какой-то поверхности, вы часто можете заметить, что новые кристаллы зарождаются почти исключительно на тонких нерегулярностях этой поверхности и, следовательно, делают последние видимыми для наблюдателя.

Андраде осаждал на поверхности стекла пары натрия, которые при конденсации создавали на ней сетку линий. Можно было предположить, что это были трещины, но полной уверенности, конечно, не было: в подобном опыте нетрудно было получить изображение марсианских каналов или любых других химер. Но даже если эти узоры и выявляли тончайшие трещины на поверхности стекла (что, кажется, в действительности так и было), то это еще не служило доказательством отсутствия в стекле внутренних трещин.

В послевоенные годы удалось показать, что исключительно прочны не только тончайшие, но и довольно толстые волокна, если они тщательно изготовлены. Прочные стекловолокна от прикосновения к ним слабеют, а слабые - упрочняются, если удалить с них поверхностный слой химическим путем. Все это дало основания считать, что волокна ослабляются главным образом дефектами на поверхности стекла.

Приблизительно в 1957 году мы с Маргарет Паррат и Дэвидом Маршем провели очень много времени за исследованиями поверхности стекла. Усовершенствовав методику Андраде, Паррат научилась воспроизводить прекраснейшие образцы трещин на поверхности стекол всех сортов. Многие из этих трещин, пожалуй, большая их часть, представляли собой тончайшие волосовины. Плотность распределения трещин очень хорошо увязывалась с прочностью образцов различных стекол. Вопрос теперь состоял только в том, чтобы выяснить, как же трещины возникали на поверхности стекол. Во многих случаях сомнений насчет природы трещин не оставалось: трещины оказались царапинами, нанесенными стеклу другими соприкасавшимися с ним твердыми телами. Паррат сфотографировала такие типичные трещины (рис. 19 и 20).

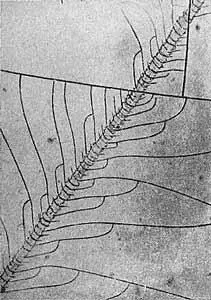

Рис. 19. Трещины вблизи царапины на поверхности стекла (7000).

Рис. 20. Царапина на предметном стекле микроскопа

Достаточно самого легкого прикосновения к стеклу чтобы создать на его поверхности совершенно законченные образцовые трещины. Лишь в очень редких случаях стекло оберегается от подобных прикосновений с самого момента его изготовления из расплавленной стекломассы.
