Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Затем Гриффитс взял холодные стержни диаметром около 1 мм из того же обычного стекла, разорвал в испытательной машине и определил их прочность. Она оказалась около 15–20 кг/мм 2, что вполне нормально для тех стекол, из которых делают лабораторную посуду, пивные бутылки; эти же стекла вставляют в окна и т.д. Но эта прочность составляла около 1/50–1/100 от расчетной.

Тогда Гриффитс стал нагревать свои стержни посередине и оттягивать их концы. Получались более тонкие стержни-нити, которые он также после охлаждения испытывал.

Чем тоньше были полученные нити, тем они оказывались прочнее. Сначала их прочность увеличивалась медленно, но по мере того, как они становились очень тонкими, прочность возрастала весьма быстро. Прочность волокон диаметром около 2,5 мкм сразу после вытягивания составляла 600 кг/мм 2и более, а спустя несколько часов падала примерно до 350 кг/мм 2. Кривая зависимости прочности от диаметра волокна росла столь стремительно (рис. 16), что трудно было установить верхний (максимальный) предел для величины прочности.

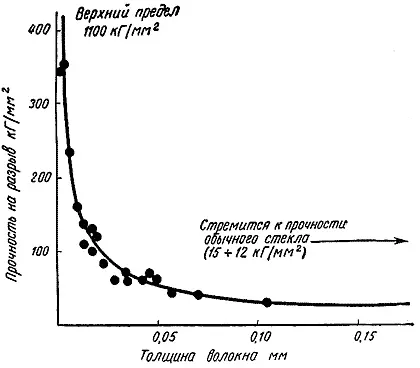

Рис. 16. Построенный Гриффитсом график зависимости прочности стеклянных волокон от толщины волокна.

Зависимость эта не была очень гладкой, опытные точки имели некоторый разброс. Однако по поводу общей тенденции никаких сомнений не оставалось. Гриффитс не мог ни изготовить, ни испытать волокна тоньше примерно 2,5 мкм, да если бы он и смог это сделать, в его время измерить толщину таких волокон хоть с какой-нибудь точностью было бы очень трудно. Однако он проделал простой математический трюк: отложив по осям координат обратные величины, он экстраполировал кривую "прочность-размер" в область ничтожно малых толщин, и оказалось, что прочность тончайших нитей должна быть около 1100 кг/мм 2. Напомним, что вычисленная величина прочности для его стекла была чуть меньше 1400 кг/мм 2. Поэтому Гриффитс сделал вывод, что ему практически удалось приблизиться к теоретической прочности, и, если бы на самом деле можно было сделать более тонкие волокна, их прочность была бы очень близка к теоретической. Достичь в эксперименте почти теоретической прочности было, конечно, триумфом, особенно если учесть условия, в которых этот эксперимент проводился.

Недавно Дж. Морли из фирмы "Роллс-Ройс" получил кварцевые волокна (их состав отличается от состава гриффитсова стекла) с прочностью более 1400 кг/мм 2(рис. 17). Как мы увидим в следующей главе, столь высокая прочность может быть получена не только на стеклянных волокнах, но и почти на любых твердых телах, аморфных и кристаллических.

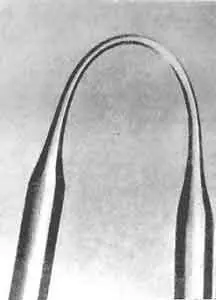

Рис. 17. Кварцевая нить, упруго изогнутая до деформации 7,5%; напряжения в ней доходят до 530 кг/мм 2(прочность обычного стекла 7-15 кг/мм 2)

Итак, Гриффитс продемонстрировал (по крайней мере, в одном случае), каким образом можно на практике достигнуть почти теоретической прочности. Теперь он должен был показать, почему прочность подавляющего большинства твердых тел столь резко отличается от теоретической.

Гриффитс написал классическую статью о своих опытах. Опубликована она была в 1920 году. В ней подчеркивалось, что задача состоит не столько в том, чтобы объяснить, почему тонкие волокна прочны, сколько в том, чтобы понять, почему столь мала прочность толстых волокон. Ведь одиночная цепочка атомов неизбежно должна либо обладать теоретической прочностью, либо же вообще не иметь ее.

Становилось ясным, во всяком случае Гриффитсу, что в реальном мире, где материалы обнаруживают лишь малую и крайне переменчивую долю прочности их химической связи, на самом деле механическую прочность определяет механизм ослабления. И только много позднее, уже в наше время, когда мы научились получать материалы, прочность которых составляет значительную долю теоретической величины, действительно важную и полезную роль приобрело уменье изготовлять материалы с очень прочными химическими связями.

Слабость стеклянных волокон подводит нас к вопросу о гриффитсовых трещинах и возвращает к профессору Инглису, которого мы покинули в главе 1 в раздумье над тем, почему морские суда, обладающие по тогдашним расчетам большим запасом прочности, разламываются надвое в открытом океане. Инглис рассчитал, как разного рода вырезы, вроде люков на палубе, влияют на прочность крупных сооружений, в частности морских судов. Гриффитсу же пришла в голову блестящая мысль распространить расчет Инглиса на объекты гораздо меньших размеров, с надрезами почти молекулярной величины и столь малой толщины, что их нельзя рассмотреть в оптический микроскоп.
