Джеймс Гордон - Почему мы не проваливаемся сквозь пол

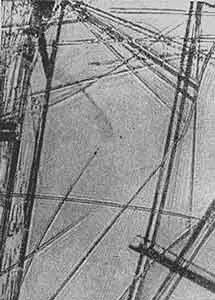

Рис. 23. Нитевидные кристаллы, или усы гидрохинона, растущие из водного раствора. Обратите вниамние на неясное изображение - это ус, который освободился от мешающих ему механических ограничений и выпрямляется (параллельные полосы вызваны дифракцией - это моя оплошность!) (100).

Это меня взволновало, и очень скоро я начал пробовать кристаллы разных веществ, взятых с полок собственной лаборатории и лабораторий своих коллег. Некоторых навыков и минимальной хитрости было достаточно, чтобы получить в виде очень тонких нитей - усов кристаллы почти любого растворимого твердого вещества. В ход пошли горькая соль и даже хлористый натрий, обычная поваренная соль. И во всех случаях усы оказывались прочными. Можно было предположить, что их прочность как-то связана с влажностью их поверхности. В 20-е годы русский ученый А.Ф. Иоффе обнаружил, что некоторые вещества после смачивания становились прочнее. Правда, есть и такие вещества, которые при этом, наоборот, разупрочняются. Однако, насколько я мог определить, высушивание усов не сказывалось заметно на их прочности.

На этой стадии работы было много трудностей. Например, мы не имели достаточно надежных методов измерения прочности усов.

Обычно мы изгибали усы под микроскопом с помощью игл; измерив приблизительно толщину и радиус кривизны, можно было определить деформацию при разрушении с помощью простой теории изгиба балок. Можно себе представить, сколь дьявольски неудобен и неточен был этот метод.

Усы обычно зарождались в виде чрезвычайно тонких нитей, которые затем становились толще. Заметив это, я усовершенствовал методику изгиба: при зарождении уса я начинал взбалтывать воду и затем оставлял усы утолщаться до тех пор, пока они не ломались. Это была менее грубая методика, но все еще весьма неудовлетворительная.

Как раз в это время (1956 год) ко мне пришел работать Дэвид Марш и буквально первыми его словами были: "Почему бы не сделать подходящую разрывную машину?" Кажется, я без обиняков прогнал его, посоветовав не заниматься глупостями. Усы были слишком малы, чтобы рассмотреть их невооруженным глазом, мне представлялось, что нельзя сделать испытательную машину для столь крошечных образцов. Марш ушел и занялся отнюдь не глупостями: он возвратился с микроиспытательной машиной, которая на удивление всем… работала. Сконструировал и построил он ее сам. Один из вариантов машины Марша (Марк-III) пошел в серийное производство, и сегодня, пожалуй, не найдется ни одной уважающей себя лаборатории, которая бы ее не имела. На этой замечательной машине можно при необходимости испытывать волокна с поперечным сечением 0,1 мкм 2(по существу их не видно в оптический микроскоп) и длиною около четверти миллиметра. Она способна измерять удлинения менее чем 5 А, что соответствует примерно разрешению хорошего электронного микроскопа [27] Конструкция и принцип действия этой машины описаны в Journal of Scientific Instruments, 1961, 38, pp. 229–234. .

Располагая таким устройством, мы могли уже получить вполне реальные результаты. С самого начала мы обнаружили, что высокая прочность может быть получена почти на всех кристаллах, от горькой соли до сапфира, лишь бы кристалл имел форму тонкого уса. В этом случае не имели значения ни химическая природа кристалла, ни метод, которым он был выращен. Мы испробовали, должно быть, сотню различных веществ, так что никаких сомнений относительно этого не оставалось.

Построив график зависимости прочности уса от его толщины, мы обратили внимание на то, что кривая для каждого данного типа усов была чертовски похожа на аналогичную кривую для стеклянных волокон (глава 2). Более того, когда мы посмотрели на зависимость от толщины не прочности, а деформации при разрушении, то обнаружили, что все точки для всех испытанных усов лежат на одной и той же кривой. Так, на рис. 24, например, показана зависимость деформации при разрыве от толщины усов двух резко различающихся веществ - кремния и окиси цинка. Разделить эти кривые невозможно.

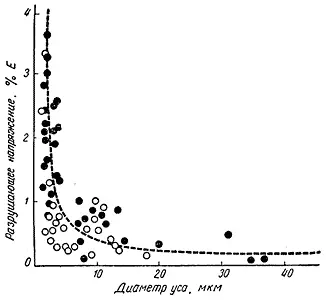

Рис. 24. Зависимость прочности усов от их толщины. Белый кружок - усы кремния; черный - усы окиси цинка.

Конечно, велик был соблазн считать, что прочность и разрушение усов - а потому, быть может, других кристаллов - определяется поверхностными трещинами, как и в случае стекла. Однако каких-либо трещин мы не обнаружили, и были все основания полагать, что их просто не должно существовать. Когда ус вырастает из раствора или паров, то обычно вначале появляется очень тонкая нить, которая в электронном микроскопе кажется почти идеально гладкой. Затем эта нить утолщается, на нее как бы натягивается сверху новый слой материала.
