Теперь лодка может опускаться на глубину и маневрировать примерно так же, как это проделывает дирижабль в воздухе. Однако, погружаясь глубже, лодка испытывает все большее и большее давление воды, и сжимающие напряжения в ее корпусе растут. Поскольку давление внутри лодки остается примерно постоянным, корпус ее сжимается, уменьшается объем, а следовательно, уменьшается и выталкивающая сила. Если вес лодки вместе с балластом не изменяется, она стремится провалиться глубже, и при некоторых обстоятельствах этот процесс может стать опасным. На предельной для подводной лодки глубине погружения величина деформации сжатия может составить около 0,7%. Деформация происходит во всех трех направлениях, поэтому объем лодки может уменьшиться примерно на 2%. Так как сжимаемость воды очень невелика, то для лодки весом 1000 т это будет означать потерю выталкивающей силы примерно 20 т [13] Общий вес балластной воды, необходимой для погружения такой лодки, будет около 100 т. Следовательно, упругая деформация корпуса потребует заметного изменения балласта. . Если эту силу не компенсировать, частично опорожняя балластные цистерны от воды, подводная лодка будет опускаться все глубже и глубже, пока ее не раздавит давлением воды. В этом, между прочим, заключается одна из трудностей постройки подводной лодки из стеклопластиков, которые всем, пожалуй, хороши, кроме модуля упругости: он слишком мал.

Иногда думают, что затонувшие подводные лодки "висят" где-то поблизости от океанского дна. Это, конечно, нелепое представление: если корпус потерпевшей аварию лодки и не сомнет давлением воды, что случается чаще всего, то он будет непрерывно сжиматься, выталкивающая сила будет падать и лодка будет опускаться на дно все быстрее и быстрее.

Воздушные шары, пневматические шины и т. п. представляют особый случай конструкции, в которой растягивающие напряжения в оболочке уравновешены давлением наполняющего их газа или жидкости. Поэтому большие баржи-мешки и надувные лодки обычно очень легкие и эффективные конструкции. Изобретение крыш, поддерживаемых изнутри воздухом, заставляет пересмотреть прежние архитектурные традиции, в этих конструкциях все элементы работают на растяжение, лишь воздух внутри здания сжат.

Итак, мы знаем теперь, что понять, как работает конструкция на растяжение и сжатие, довольно легко. Но вот как те же самые растяжение и сжатие позволяют балкам выдерживать нагрузки - это далеко не очевидно. А между тем разного рода балки (рис. 11) составляют львиную долю всех конструкций, с которыми мы повседневно сталкиваемся. Самая обычная половая доска - наглядный пример балки, и таких примеров можно привести огромное множество. Мы уже говорили, что задача этой самой доски заключается в том, чтобы давить на наши подошвы вверх с силой, в точности равной нашему весу. Естественно, эту роль пол должен играть постоянно, в том числе и тогда, когда мы стоим посреди комнаты, далеко от стены, которая в конечном счете будет воспринимать силу нашего веса. Но позвольте, как эта сила передается от стены на наши ноги, и обратно?

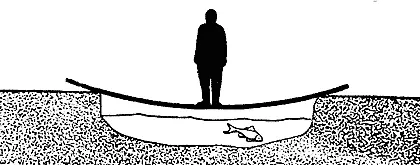

Рис. 11. Свободно опертая балка.

Ответ на этот вопрос дает так называемая теория балок, которую, пожалуй, можно назвать становым хребтом техники. Но, к сожалению, этот "хребет" представляет собой pons asinorum [14] Мост для ослов ( лат. ). Так говорят о том, что, не являясь сложным само по себе, представляет тем не менее затруднение для начинающего. Источник выражения - "Геометрия" Евклида (III век до н.э.). - Прим. перев. для студентов технических вузов. Большинство из них механически заучивают формулы теории балок лишь для того, чтобы проскочить на экзаменах; понимать эти формулы они начинают гораздо позже, когда настает время мучаться над собственными проектами. Поэтому давайте пока оставим всю эту кухню интегрирования эпюр и попытаемся подступиться к существу проблемы.

Начнем с того, что вспомним высказанную ранее мысль об отсутствии четкого различия между понятиями "материал" и "конструкция". Большие балки, например перекрытия железнодорожных мостов, подобно детскому конструктору, собираются из многих малых стержней. Эти стержни работают как на растяжение, так и на сжатие. Способ передачи нагрузки в такой решетчатой балке, или ферме, по существу не отличается от того, как передается нагрузка в сплошной балке, даже такой, как половая доска. В решетчатой балке вся нагрузка передается только путем сжатия и растяжения стержней. В сплошной балке такой решетки нет, но мы можем представить себе ее как бы прошивающей всю балку.
