Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Рис. 7. Макет куполов собора св. Софии в Константинополе.

Формы византийских зданий, как правило, просты. Готические же архитекторы, давая волю своему воображению, создавали перекрытия, боковые приделы, витражи. И хоть это, надо думать, обходилось недешево, такие постройки, если они были сделаны со вкусом и знанием дела, могли служить образцами инженерного искусства и художественного мастерства. Что же касается каменной кладки, то она должна быть выполнена так, чтобы напряжения во всех точках конструкции были сжимающими: ведь кладка совсем не сопротивляется растяжению, под действием которого она разваливается по швам.

Готические архитекторы, пытаясь заставить конструкцию работать на сжатие, не прибегали к математике, и поэтому в трехмерные лабиринты соборных крыш чертом прокрадывалось растяжение. Так обрушилась башня одного из самых больших готических соборов - собора в Бове (1247), крыша его проваливалась дважды. Архитекторы знали лишь качественную сторону подобных катастроф и пытались предупредить их, подкрепляя конструкции частоколом контрфорсов (рис. 8).

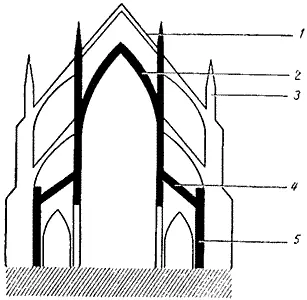

Рис. 8. Типичная конструкция готического собора с контрфорсами. 1 - деревянная крыша; 2 - арочный свод; 3 - контрфорс; 4 - деревянная крыша бокового придела; 5 - стена придела.

В соборе св. Софии эта задача решалась и рациональнее и успешнее: там вспомогательные купола давили на главный купол и создавали сжатие в опасной области. Однако иногда готические зодчие перебарщивали: создавая слишком большие боковые давления, они должны были ставить подпорки изнутри, чтобы предотвратить разрушение крыш. Эти подпорки чаще всего делались в виде перевернутых арок, подобных аркам собора в Уэлсе (Великобритания), который, как бы ни оценивали его в эстетическом плане, технически построен неграмотно (рис. 9). Не удивительно, что крыши церквей довольно часто рушились на головы коленопреклоненных прихожан.

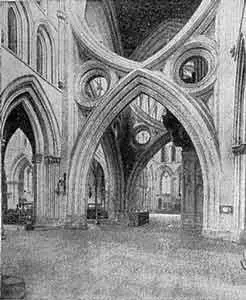

Рис. 9. Собор в Уэльсе (Великобритания).

Каменная кладка остается целой благодаря силам тяжести, то есть при правильно спроектированной кладке вес камня создает безопасную сжимающую нагрузку во всех ее точках. А если этого веса не хватает, к зданию всегда можно добавить бельведеры или башни. Если же в конструкции появляются растянутые области, то, безусловно, растягивающие и сжимающие нагрузки (в том числе нагрузки от веса сооружения) должны быть уравновешены. Так, канаты подвесного моста (рис. 10) находятся в растянутом состоянии, а грунт под мостом оказывается сжатым. Растяжение в брезенте и растяжках палатки уравновешивается сжатием в центральной подпорке и на той земляной площадке, где установлена палатка. На плывущем корабле растяжение в парусах и оснастке вызывает сжатие мачт и рангоутов. В теле животных сжимающие нагрузки воспринимаются скелетом, в основном позвоночником; эти напряжения возникают не только под действием собственного веса, но и вследствие растяжения в мышцах и сухожилиях. Сокращая мышцу, я поднимаю руку, в это время мышца передает сжимающую силу кости, а кость легко выдерживает сжатие. Если нога попадает в условия, когда на нее действует изгиб - а изгиб включает растяжение, - нога может сломаться.

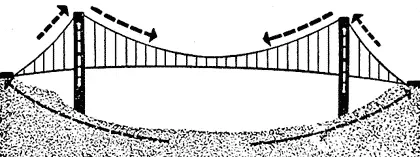

Рис. 10. Растяжение в тросах балансируется сжатием в грунте

Когда мы располагаем материалами, одинаково хорошо работающими и на сжатие и на растяжение, наши конструкции оказываются проще и безопаснее. Именно поэтому в строительстве удобны железобетон и стальные конструкции.

Инженерам повезло, в их распоряжении есть железо и сталь - ведь мы часто и не знаем, какого рода напряжения придется выдержать машине во время работы. Например, стенки парового котла работают на растяжение, но если по какой-то причине давление пара упадет ниже атмосферного, котел будет сжат разностью давлений, однако со стальным котлом ничего страшного не произойдет.

К довольно неожиданным эффектам, с которыми приходится бороться, могут привести сжимающие напряжения в корпусе подводной лодки. Когда лодка находится в надводном положении, она плавает, как любое другое судно, поскольку ее вес меньше веса воды, которая может быть вытеснена объемом лодки. Чтобы лодка погрузилась, балластные цистерны заполняют водой настолько, чтобы вес лодки был равен весу воды в ее объеме. Тогда "удельный вес" лодки будет равен удельному весу воды, и лодка не будет иметь запаса плавучести.
