Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Между величинами прочности материалов на растяжение и сжатие какого-либо универсального соотношения не существует. Отчасти это связано с тем, что в большинстве случаев трудно провести четкую грань между материалом и конструкцией. Например, куча кирпича обладает прочностью на сжатие и не имеет никакой прочности на растяжение. Несомненно, в данном случае куча кирпича представляет собой конструкцию, а не материал, но такие материалы, как чугун, бетон, гипс, на много прочнее при сжатии, чем при растяжении, и в основном по той же самой причине, что и куча кирпича: в них масса трещин. Цепи и канаты прочны на разрыв, но совсем не сопротивляются сжатию. Вероятно, их следует считать конструкциями. Древесина, однако, примерно в три-четыре раза прочнее при растяжении, чем при сжатии, потому что ее отдельные волоконца при сжатии сгибаются. Тем не менее древесина считается материалом, а не конструкцией.

В течение многих веков инженеры и архитекторы старались по возможности не нагружать материал растяжением. И это делалось не столько потому, что не было достаточно прочных на разрыв материалов (древесина, например, в этом отношении прекрасный материал), сколько из-за того, что очень трудно сделать достаточно прочное на разрыв соединение. (Большинство из нас интуитивно чувствует, что сжатая конструкция безопаснее растянутой; например, нам кажется, что кирпичная стена безопаснее подвесной канатной дороги.) Но когда все-таки приходилось соединять детали, работающие на растяжение, например на кораблях, места стыков всегда были наиболее уязвимым местом конструкции. Теперь мы научились делать надежные стыки с помощью болтов, заклепок, клея и сварки, и уже нет особых оснований не доверять таким конструкциям.

Однако в древности проблема соединений в сжатых конструкциях решалась намного проще, чем в растянутых. В самом простом случае это была укладка камней или кирпичей один к другому без применения раствора, и такое сооружение не рушилось. Эта работа требует навыка, но он не многим сложнее того, который приобретают дети, складывая картинки из кубиков. Однако с развитием архитектуры росла и высота стен, появилась необходимость надежнее связывать кирпичи и камни между собой. Иначе стены с грохотом превращались в груды камня: не связанные между собой камни расползались под весом верхней части кладки.

До наших дней сохранились великолепные образцы соединений в античных постройках. Правда, не ясно, насколько необходима была та тщательность, с которой выполнены большие каменные блоки этих сооружений. Вероятно, отчасти она определялась соображениями престижа. Но как бы то ни было, многие из древних построек поражают наше воображение.

Однако какой высокой и впечатляющей ни была бы стена, технически это не очень мудреная конструкция; ее создатель должен был думать лишь о напряжениях, действующих в одном направлении, по вертикали. Правда, перекрытия, двери, окна всегда вносят дополнительные трудности. А как только мы начинаем рисовать в своем воображении системы напряжений в двух и трех направлениях, перед нами открываются колоссальные возможности. Примером может служить арка. Самая простая арка (рис. 6) работает на сжатие одновременно в двух направлениях, хотя на первый взгляд это кажется невозможным. Кирпичной аркой можно без особых ухищрений перекрыть пролет длиной около 50 м (чаще встречаются пролеты в 25–50 м). Это намного больше того, чего удается добиться с помощью любого простого балочного перекрытия. Арки очень долговечны, и до наших дней в отличном состоянии сохранилось много древнеримских арок, с их помощью, например, перебрасывали водопроводы через овраги.

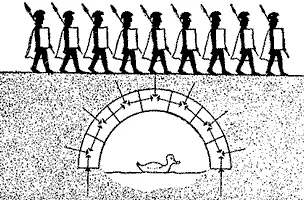

Рис. 6. Арка, представляющая собой конструкцию, работающую на сжатие в двух направлениях

Формирование представлений о сложном напряженном состоянии стимулировало громадный скачок в развитии не только архитектуры, но и техники. Как только была принята концепция двумерной арки, а вслед за этим сделан следующий логический шаг - к трехмерному куполу, - архитектура стала творить чудеса. Центральная часть собора св. Софии, построенного в Константинополе около 530 года при императоре Юстиниане, представляет собой огромный купол, диаметр которого достигает 33 м. Для легкости он сложен из пемзы и покоится на громадных арках, которые в свою очередь опираются на вспомогательные полукупола (рис. 7). Размеры свободного от каких-либо колонн пространства площадью более чем 60x30 и высотой около 80 м были, вероятно, непревзойденными вплоть до постройки современных вокзалов, крыши которых держатся на металлических стропилах.
