Михаил Васильев - Металлы и человек

После огневого рафинирования медь содержит не более 0,3–0,5 процента примесей. В некоторых случаях каждая тонна меди содержит до 3 кг серебра и 200–300 г золота. Чтобы выделить эти примеси и получить более чистую медь (а мы знаем, что малейшие примеси ухудшают ее электропроводность), медь подвергают электролизу.

Электрический ток переносит ионы меди с анода на катод. Драгоценные примеси — в их числе нередко встречается селен — оседают на дно электрической ванны. Этот осадок называют шламом.

Переработка этого шлама, имеющая целью выделить ценные содержащиеся в нем металлы, сама по себе представляет сложный, многооперационный металлургический процесс. В конце его получают так называемый металл доре — сплав золота и серебра. Разделяют два благородных металла также обычно рафинированием. При этом аноды из металла доре подвешивают в электролите в особых рамках, обтянутых материей. Материя пропускает растворяющееся серебро, но задерживает золотой шлам. Серебро осаждается на катоды — пластины из нержавеющей стали — в виде кристаллического порошка, легко отделяющегося от катода.

В золотом шламе содержится обычно от 60 до 90 процентов золота. Шлам промывают и выплавляют из него аноды для золотого электролиза.

При электролизе золота в раствор переходят еще более драгоценные металлы, содержащиеся в исходной медной руде в ничтожных процентах, в том числе платина и палладий. Осмий, иридий и серебро выпадают в осадок. Эти металлы также получают в чистом виде при дальнейшей переработке.

Редкие металлы — селен и теллур — также содержатся в значительном количестве в шламе электролизной медной ванны.

При обжиге шлама и плавке металла доре селен улетучивается с газами. Его улавливают в специальных пылеуловителях. Эту пыль подвергают специальной переработке. В ходе ее выделяется и теллур.

Очень бегло оглядели мы процессы, связанные с производством меди. И первое, что хочется отметить, — комплексный характер этого производства.

Действительно, побочным продуктом переработки сульфидных руд меди являются газообразные окислы серы — прекрасное сырье для производства серной кислоты, важнейшего химического продукта, имеющего широчайшее применение.

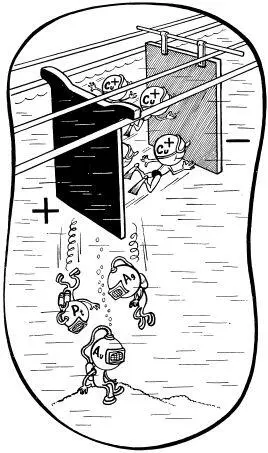

По молекуле перебирает электрический ток слиток рафинируемой меди.

Другим побочным продуктом является тепло отходящих газов отражательных печей. Это киловатт-часы электроэнергии, вырабатываемой из фактически бесплатного источника.

Шлаки, имеющие самое различное применение, шлаки, из которых можно изготовить множество строительных материалов, — это тоже неизбежный продукт выплавки меди.

Шлам электролизной переработки меди, содержащий драгоценные металлы, только стоимость которых полностью окупает весь процесс электролиза, ведь тоже входит в число побочных продуктов или даже, можно сказать, отходов производства меди.

Использование всех побочных продуктов значительно удешевляет производство меди, делает его рентабельным. А это значит, что медеплавильные заводы должны быть комплексными комбинатами, в списке продукции которых содержится не только медь, а и многие другие металлы, стройматериалы, химпродукты, тепловая и электрическая энергия.

Впрочем, такой комплексной переработке можно подвергать не только медные руды, но и руды многих других металлов.

Комплексные комбинаты, технологический процесс которых рассчитан на извлечение всех ценных элементов, находящихся в составе руды, и на использование уже пустых шлаков для производства стройматериалов, — вот будущее металлургического завода.

Наиболее вредными для механических свойств меди примесями являются висмут и свинец. Они не образуют с медью твердых растворов и при ее кристаллизации выделяются в виде тонких прослоек между кристаллами. Из-за этого медь становится хрупкой и ломкой. Поэтому содержание висмута, например, допускается в меди не больше 0,002 процента.

При содержании уже 0,1 процента висмута медь становится такой хрупкой, что при обработке разлетается на куски.

Электропроводность меди особенно сильно снижает примесь фосфора, мышьяка, сурьмы.

Уже при содержании в меди 0,02 процента фосфора ее электропроводность снижается на 20 процентов, а при содержании 0,04 процента фосфора электропроводность составляет всего 17 процентов от электропроводности чистой меди.
