Сжатый воздух хранился в 38 баллонах общей емкостью 5,5 м³ под давлением 176 кг/см². Кроме того имелись отдельные баллоны для торпедной стрельбы. Два воздушных компрессора производительностью по 10,4 литра в минуту могли заполнить баллоны в течение четырех часов.

Вооружение состояло из четырех 450-мм торпедных аппаратов (боезапас 10 торпед) и артиллерийской установки 76,2/45 мм Vickers QF 3'' 20 cwt (боезапас 200 снарядов). Лодки оснащались двумя перископами фирмы Kelmorgen Optical с фокусным расстоянием 74 и 86 см и увеличением 5 (носовой) и 1,25 (кормовой зенитный) с дальномером фирмы Zeiss для торпедной стрельбы.

Навигационное оборудование состояло из гирокомпаса Sperry Mark II, Mod. 6 с тремя репитерами, магнитного компаса, эхолота (устанавливался с 1929 года) и гидродинамического лага Forbes (с 1931 года).

Дизельные двигатели «В-1» (Armada Española)

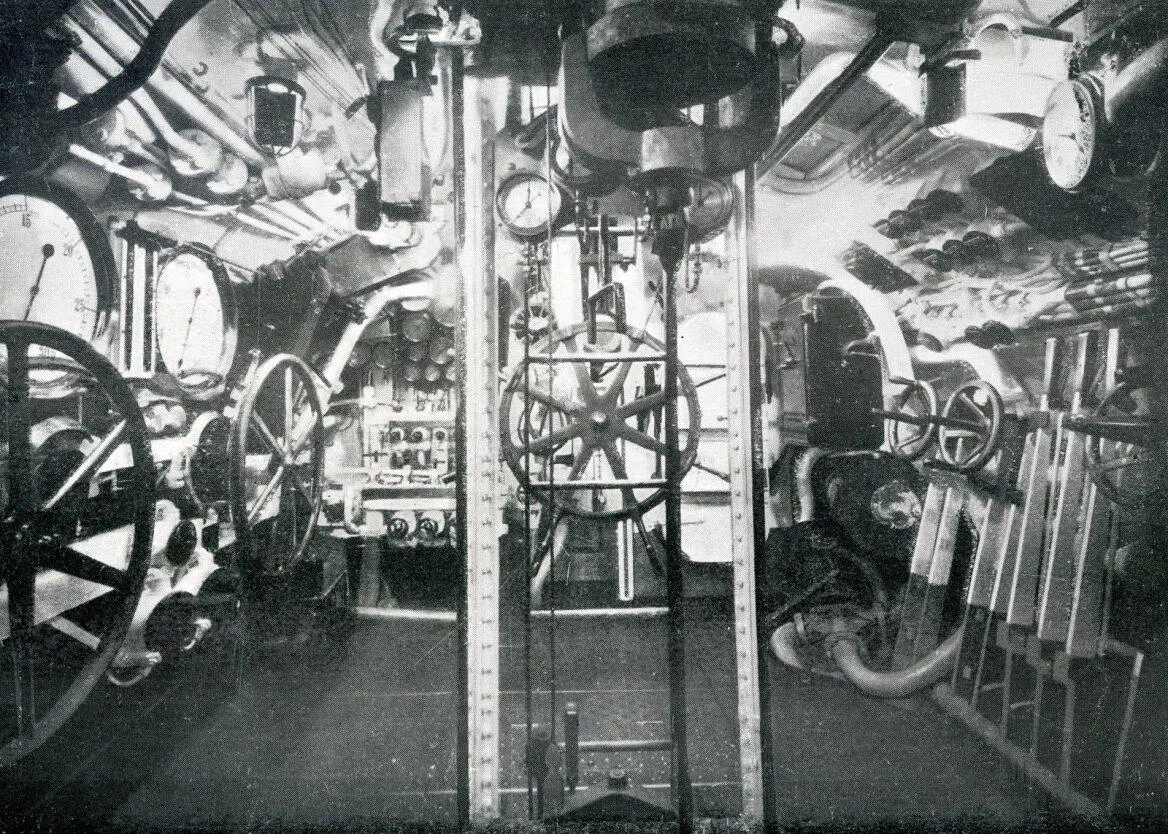

Центральный пост «В-2» (Armada Española)

Королевским декретом от 13 октября 1922 года было выделено 79 119 300 песет на строительство 6 лодок типа «С» на картахенской верфи SECN. Прототипом являлись лодки типа S-48, строившиеся для ВМФ США, учитывался опыт строительства и эксплуатации лодок «В».

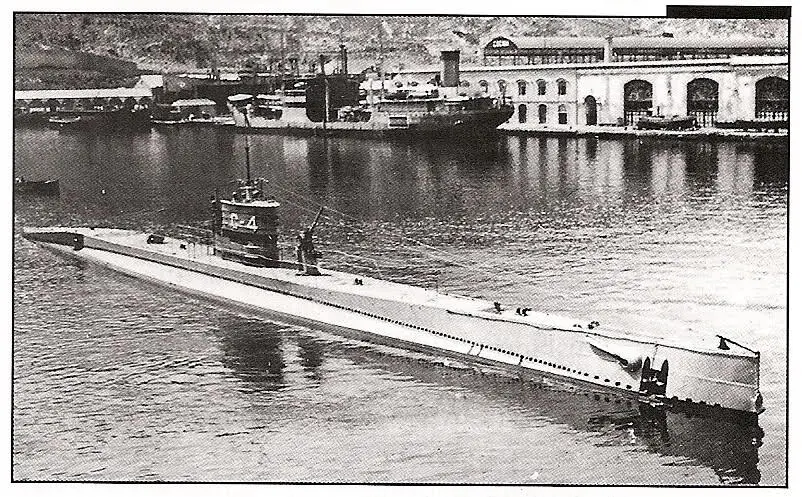

ПЛ «С-4» в начале 40-х годов (фото Armada Española)

Основные ТТХ ПЛ типа «C»

Длина наибольшая, м – 73,3

Ширина наибольшая, м – 6,33

Осадка, м – 5,64

Водоизмещение надводное, т – 925

Водоизмещение подводное, т – 1144

Мощность дизелей, л.с. – 2 х 1000

Мощность гребных электродвигателей, л.с. – 2 х 375

Запас топлива, т – 42

Скорость надводная, узлов – 16,5

Скорость подводная, узлов – 8,5

Дальность плавания надводная, миль (скорость, узл) – 6800 (10)

Дальность плавания подводная, миль (скорость, узл) – 150 (4,5)

Максимальная глубина погружения, м – 87

Торпедное вооружение – 6 х 533-мм ТА (4 носовых, 2 кормовых), 10 торпед

Артиллерийское вооружение – 1 х 76-мм или 75-мм, 1 пулемет

Экипаж, человек – 40

Лодки типа “C” двухкорпусные, полностью клепанные. Два дизеля фирмы Vickers по 1000 л.с. и два электромотора по 375 л.с. работали на два трехлопастных винта. Лодки были оснащены двумя перископами, эхолотами фирмы Hughes, лагами Forbes и системой звукоподводной связи Fesseden с дальностью действия два мили. По своим тактико-техническим данным они значительно превосходили субмарины типа „B“, имея лучшую мореходность и дальность плавания, значительно меньшее время погружения и более мощное торпедное вооружение, как по количеству аппаратов, так и по их калибру (533-мм вместо 450-мм). На первых лодках серии устанавливались 76,2/45-мм орудия Vickers, а на “C-3” и “C-4” 75-мм типа Bonifaz испанского производства.

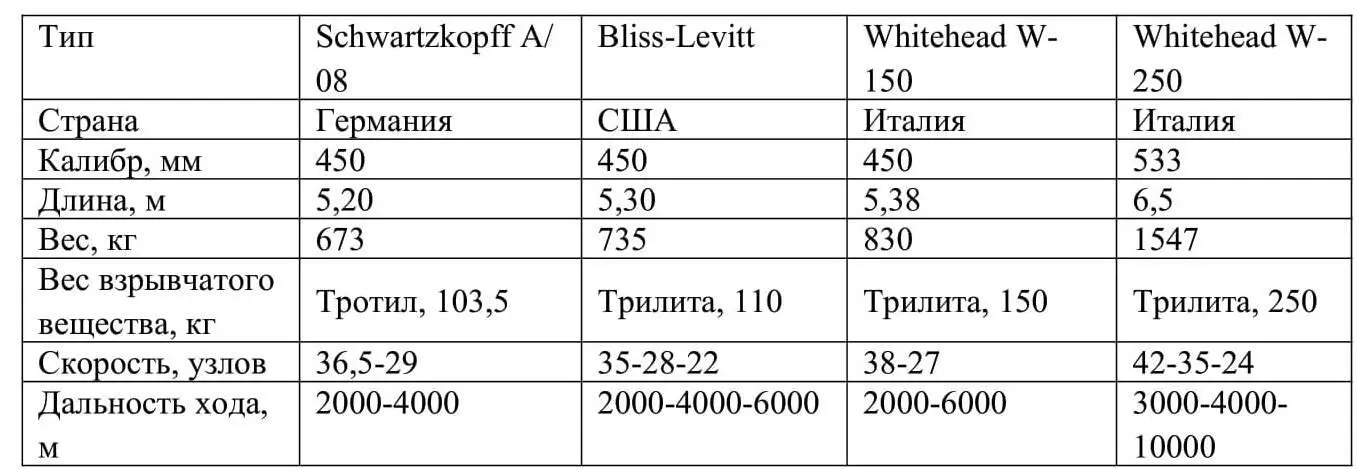

Торпеды, применявшихся на лодках типа «А», «В» и «С»

В целом, лодки этого типа по своим данным значительно уступали большинству иностранных ПЛ того времени. В первую очередь это касалось гидроакустической аппаратуры. На “C-1” и “C-2” были установлены практически бесполезные шумопеленгаторы типа “K”, а на остальных лодках серии более совершенные типа “Electroacustic”, но и их возможности были крайне ограниченными.

Так как Версальский мирный договор 1919 года запрещал Германии строительство подводных лодок, немцы изыскивали способы обойти эти ограничения путем проектирования и строительства ПЛ за границей, тем самым приобретая необходимый опыт, позволявший им в случае необходимости возобновить строительство таких кораблей на отечественных верфях. В июле 1922 года фирмы Vulcan, Krupp, GW и AG Weser для проектирования, оказания помощи в строительстве и проведении испытаний подводных лодок создали в Голландии совместную фирму N.V. Ingenieurskaantor voor Scheepsbouw (IvS).

В 1926 году представители этой фирмы, а также группа офицеров германского флота, включая Вильгельма Канариса, начали переговоры с кадисской судоверфью Echevarrieta y Larrinaga о строительстве ПЛ для испанского флота. 22 марта 1929 года был заложен киль субмарины «Е-1» без официального заказа испанского флота. Тем не менее, в апреле того же года Armada Española создала специальную комиссию для наблюдения за строительством и испытаниями этой лодки. Строительство корабля продвигалось быстрыми темпами – спуск на воду состоялся 22 октября 1930 года, а мае 1931 начались его испыта-ния. Основная часть материалов и оборудования поставлялись из Голландии, на что было получено специальное разрешение испанских властей. На испытаниях лодки присутствовали представители испанского и германского ВМФ.
