С помощью антенны можно уже легко производить передачу условных телеграфных сигналов (по азбуке Морзе). Для этого достаточно приключать антенну к колебательному контуру лишь на отдельные промежутки времени — короткие и длинные. В результате в пространство будут «излучаться» короткие и длинные электрические сигналы.

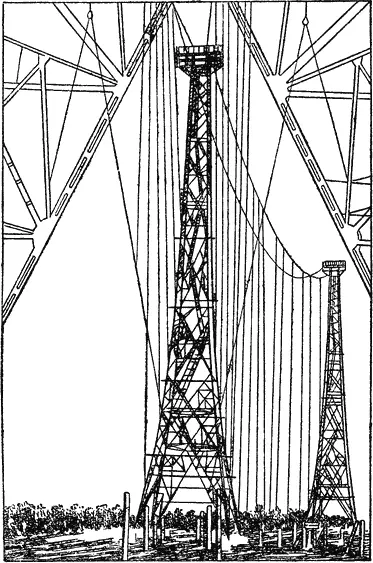

Простейшая прямолинейная антенна была изобретена А. С. Поповым. Это было его важнейшей заслугой. В последующие годы антенна была значительно усовершенствована. Антенны современных радиостанций представляют собой весьма сложные сооружения; примером может служить антенна сверхмощной, наиболее современной радиостанции, построенной в СССР в годы войны (рис. 11). Эта антенна обеспечивает бесперебойную радио — связь Советского Союза с Соединёнными Штатами Америки.

Звуковые волны, посылаемые камертоном, можно воспринять ухом. Они же могут привести в заметные резонансные колебания другой камертон, если он будет иметь такой же период колебаний. Подобно этому, как вы пом — ните, при пении начинает колебаться струна.

Но как обнаружить электромагнитные волны, посылаемые радиостанциями? Ведь на наши органы чувств они не действуют. В этом случае приходится прибегать к помощи специальных аппаратов; их называют радиоприёмниками .

Одной из основных частей радиоприёмника является приёмная антенна. Что представляет собой антенна, вы уже знаете. На неё непосредственно и действует приходящая электромагнитная волна. Изменение магнитных и электрических сил, создаваемое волной, вызывает в антенне и соединённом с ней электрическом колебательном контуре быстро изменяющиеся электрические токи.

Для чего нужна антенна в радиоприёмнике? А вот для чего. Дело в том, что электромагнитная волна воз — действует на каждый сантиметр длины антенны. Таким образом, чем длиннее антенна, тем большие электрические колебания в ней возникают.

Но здесь возникает затруднение другого рода. Ведь вокруг радиоприёмника проходит очень большое число электромагнитных волн. Множество различных радиостанций работают в одно и то же время — посылают в пространство электромагнитные сигналы.

Каким же образом можно отличить, выделить сигналы нужной нам станции? Для этого приёмный электрический контур регулируется или, как говорят, «настраивается» на какую-либо одну определённую радиоволну.

Эта настройка заключается в том, что период колебаний приёмного контура делают одинаковым с периодом колебаний, создаваемых электрическим контуром передающей радиостанции. В этом случае резонансные колебания, возникающие в приёмном контуре, оказываются очень сильными по сравнению с колебаниями, вызываемыми другими радиостанциями, имеющими иной период. Таким образом, явление резонанса позволяет выделить желаемые сигналы.

Но сигналы нужно сделать ещё слышимыми. Это делают приборы — «детекторы» , т. е. обнаружители. Все детекторы, несмотря на разнообразие их типов, выполняют одну и ту же роль — они превращают ритмичные изменения тока, т. е. чередующиеся возрастания и убывания его, в «толчки» тока одного направления — в пульсирующий ток. Этот ток поступает в катушку телефона, имеющегося в приёмнике. Толчки тока воздействуют на мембрану телефона; мембрана смещается, и в телефоне слышен щелчок — признак приёма сигнала.

Роль детектора успешно выполняется электронной лампой, похожей на ту лампу, которая используется для создания электромагнитных колебаний.

Если бы силу (размах) электромагнитных колебаний в радиопередатчике можно было изменять по своему желанию, то соответственным образом менялась бы и сила принимаемого сигнала. Но тогда на мембрану телефона в приёмнике действовали бы уже не постоянные по величине силы, она прогибалась бы различно, и, следовательно, создавала бы различные звуки.

Но как можно воздействовать на размах электромагнитных колебаний радиопередатчика?

Вспомните, что работа лампового источника электромагнитных колебаний зависит от величины быстро меняющихся электрических сил, возникающих на сетке его лампы. Поэтому можно ожидать, что если удастся создать на сетке электронной лампы добавочные электрические силы, меняющиеся сравнительно медленно, с частотой звуковых колебаний, то цель будет достигнута — размах колебаний будет изменяться нужным для нас образом.
