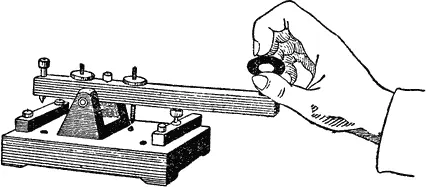

B небольших радиопередатчиках передача телеграфных сигналов производится вручную: радиотелеграфист передаёт радиосигналы посредством телеграфного ключа нажимая и отжимая его головку (рис. 12). Скорость такой передачи невелика — несколько десятков букв в минуту.

Приём таких радиосигналов производится человеком на слух. Радиотелеграфист приёмной станции, слушая длинные и короткие звуки, которые создаются при приёме, соображает — каким буквам соответствуют комбинации принимаемых звуков, и записывает эти буквы на бумагу.

В крупных радиостанциях передача телеграфных сигналов производится автоматически специальными быстродействующими приспособлениями; они позволяют передавать более 300 слов в минуту. При такой быстрой передаче радиотелеграфный приём обычным способом — на слух, конечно, невозможен, так как человек не в состоянии принять за одну минуту такое большое число сигналов. Поэтому приёмные устройства мощных радиотелеграфных станций снабжаются быстродействующими приёмными аппаратами — автоматами, которые прямо печатают на телеграфной ленте текст принимаемой радиограммы.

После изобретения электронной лампы оказалось возможным осуществить и радиотелефонную связь, т. е. передачу не условных сигналов, как в случае радио — телеграфирования, а самих звуков — слов, музыки и пр. Об этом подробно было рассказано на стр. 27.

Так как передающая радиостанция может излучать электромагнитные волны одновременно и с одинаковой силой по всем направлениям вдоль земной поверхности, то эти сигналы воспринимаются сразу сотнями тысяч радиослушателей.

Такие радиопередачи, имеющие колоссальное значение в жизни любого государства, называются широковещательным и (или радиовещательными), так как они обслуживают сразу огромное число слушателей.

Первой радиовещательной передачей в СССР был концерт, передававшийся Москвой 17 сентября 1922 г. Перед Великой отечественной войной число радиовещательных станций в СССР превышало сотню (среди них — самая мощная в мире для того времени — Московская радиостанция имени Коминтерна), а число зарегистри — рованных радиоприёмных пунктов превышало 5 миллионов.

Несколько сократившееся у нас во время войны радиовещание быстро восстанавливается. По пятилетнему плану в 1950 r. оно получит ещё больший размах, чем до войны, и охватит буквально всё население Советского Союза.

Следующим важным видом связи является так называемая «фототелеграфия» , или передача изображений при помощи радиосигналов.

В фототелеграфии важнейшую роль играет прибор, называемый фотоэлементом . Этот прибор представляет собой стеклянный баллон (рис. 13), в который впаяны сетчатый электрод- анод (или просто кольцо из проволоки) и электрод- катод . Катод представляет собой пластинку, покрытую слоем особого металла, который способен терять электроны под влиянием освещения. К таким металлам относятся, например, натрий, литий, цезий. Часто слой этого металла просто наносится на внутреннюю стенку баллона.

Светочувствительный металлический слой — катод и сетчатый электрод — анод соединяются с электрической батареей таким образом, чтобы электроны шли на анод. Однако ток в фотоэлементе возникает лишь тогда, когда на его светочувствительный слой падает свет. Как уже было сказано, свет вырывает с поверхности катода электроны. Электрические силы, созданные батареей, заставляют освобождённые электроны лететь к сетчатому электроду; в результате, в фотоэлементе и возникает электрический ток.

Число вырываемых светом электронов зависит от силы освещения катода: чем больше сила света, тем больше число освобождённых электронов. А с изменением числа этих электронов изменяется и сила тока, возникающего в фотоэлементе. Таким образом, изменяя степень освещённости фотоэлемента, можно получить в нём соответственно меняющийся по силе электрический ток.

Как же происходит передача изображений с помощью радиосигналов?

Вспомните, что различные предметы по-разному отражают свет. Белая, гладкая поверхность, например, лист белой жести, очень сильно отражает световые лучи — она вся блестит отражённым светом.
