Период этих колебаний зависит от свойств и размеров катушки и конденсатора. В радиотехнических установках периоды колебаний не превышают обычно миллионных долей секунды, а весь колебательный процесс, если его не «подталкивать» извне, способен длиться только десятитысячные доли секунды.

Чтобы поддерживать колебания камертона долгое время, его нужно подталкивать сравнительно редко, так как он может колебаться от одного толчка много секунд. Это нетрудно осуществить разными механическими способами. Но как быть в случае электромагнитных колебаний контура, где колебания существуют только десятитысячные доли секунды? Где найти способ, позволяющий «подталкивать» контур достаточно часто?

Задачу эту позволила разрешить так называемая электронная лампа , изобретённая в начале нашего столетия и победоносно завоевавшая в настоящее время все области радиосвязи, так как возможности применения этой лампы оказались поистине неисчислимыми.

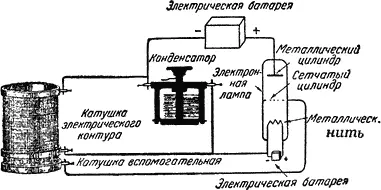

Простейшая электронная лампа (рис. 9) представляет собой стеклянный пузырь, или, как его называют, баллон , из которого тщательно удалён воздух. В баллон впаяны три электрода: 1) сплошной металлический цилиндр; 2) цилиндр из спиральной сетки, расположенный внутри металлического цилиндра, и 3) металлическая нить, которая протянута по оси, общей для обоих цилиндров.

От каждого из электродов сделаны металлические выводы наружу баллона, причём у нити имеются два вывода. Нить нагревается током от электрической батареи; благодаря этому с поверхности нити вылетают электроны. Снаружи лампы металлический цилиндр и нить через катушку и конденсатор электрического контура соединены с другой электрической батареей (см. рис. 9). Под действием этой батареи между металлическим цилиндром и нитью внутри лампы возникают электрические силы, увлекающие к цилиндру электроны. В результате во всей цепи, т. е. внутри лампы и в металлических проводах снаружи, возникает электрический ток. Сеточный цилиндр соединён, кроме того, со вспомогательной катушкой; она находится рядом с главной катушкой.

Теперь представьте себе, что по какой-либо причине электрический ток в главной катушке изменился. Тогда изменятся и магнитные силы вокруг неё, а следовательно, и в расположенной рядом вспомогательной катушке. Но вы уже знаете, что при изменении магнитных сил возникают электрические силы. Возникнут они, конечно, и в этом случае. Значит, между сетчатым цилиндром и нитью, которая служит источником электронов, создадутся добавочные электрические силы; они будут или способствовать движению электронов внутри лампы, или тормозить это движение. В результате будет изменяться ток, отдаваемый электрической батареей, соединённой с металлическим цилиндром, и конденсатор контура будет попеременно заряжаться и разряжаться. Так благодаря лампе возникают электрические колебания.

Если ток в главной катушке меняется ритмично, то ритмично будут меняться и электрические силы на сетчатом цилиндре; поэтому же ритмично будет изменяться и ток, отдаваемый батареей. Эта батарея и играет роль «подталкивателя» колебаний. Если схема отрегулирована правильно, то колебания будут «сами себя регулировать» и смогут длительно существовать, причём размах колебаний будет всё время одинаков.

Подобные «ламповые» источники колебаний, названные «незатухающими», так как они происходят без ослабления (затухания), широко применяются в настоящее время не только в радиотехнике, но и во многих других областях техники и науки.

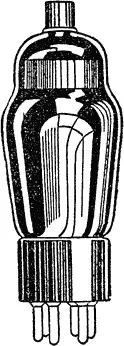

В последние годы стали делать лампы с металлическими баллонами.

Для «излучения» электромагнитных волн в пространство применяется так называемая антенна . В самом простом виде — это длинный прямолинейный провод, находящийся в пространстве. С этим проводом и соединяют источник электромагнитных колебаний — колебательный контур. Таким образом, возникающие в колебательном контуре быстро меняющиеся электрические силы пере — даются на антенну. В антенне образуется быстро меняющийся ток. Вокруг неё возникают меняющиеся магнитные и электрические силы. Так рождаются электромагнитные волны в пространстве. Как уже было сказано, они распространяются в нём с громадной скоростью — 300000 километров в секунду.
