Поэтому в представленных материалах автор не будет выделять особым образом, если того не требует существо вопроса, управляющие воздействия из всей совокупности воздействий.

1.3.3. Корректирующие воздействия.

Необходимость в коррекции состояния появляется тогда, когда объект при перемещении в пространстве состояний под действием управляющего воздействия не достигает целевого состояния. Обычно такая ситуация возникает при наличии неучтенных воздействий на объект или неучтенных свойств объекта, которые и приводят к появлению ошибки при движении объекта к какой-либо цели. При этом неучтенные факторы могут действовать равно в точке старта, в точке финиша, на этапе движения от состояния к состоянию.

На рисунке 8.1 целевое состояние обозначено литерой В , а состояние, в которое на самом деле переместился объект, в дальнейшем будем называть реализованным состоянием, обозначено литерой В 1 . Между точками образуется смещение (вектор {BB 1} ), собственно являющееся ошибочным смещением.

Для того, чтобы объект оказался все-таки в требуемом состоянии, на него необходимо оказать некоторое воздействие, в первом приближении равное ошибочному смещению, для компенсации последнего, т.е. оказать дополнительное управляющее воздействие на объект.

На рисунке 8.2 показан вектор корректирующего воздействия (вектор {B 1B} ), который переместит объект в целевое состояние В .

Очевидно, что такой подход позволяет считать корректирующее воздействие формой управляющего воздействия.

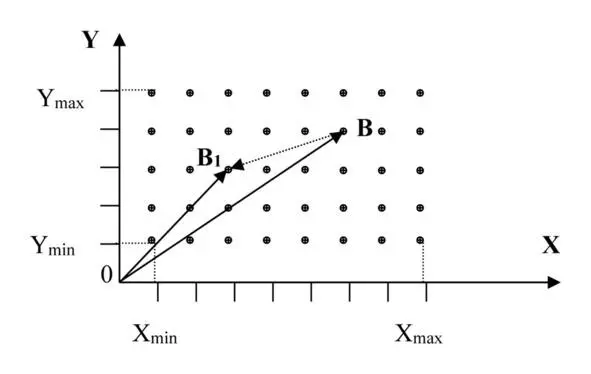

Рисунок 8.1 Смещение от целевого состояния

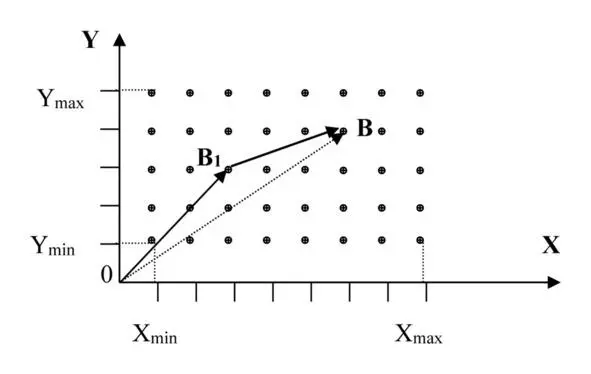

Рисунок 8.2 Корректирующее смещение к целевому состоянию

Теперь обратимся к рисунку 8.3. На этом рисунке вектор корректирующего воздействия {a} (смещения) был параллельно перемещен в начало координат. При сложении по правилу параллелограммов результат воздействия будет тот же, но полученная конфигурация векторов позволяет нам воспринимать корректирующий вектор как некий добавочный объект (или корректирующий объект), параметры которого тождественны его координатам, а сам он, будучи присоединен к основному объекту, позволит последнему достичь желаемого состояния (практически агент влияния).

Заметим, что этот вопрос (влияние объектов друг на друга) будет рассмотрен позже и подробнее, сейчас же ограничимся только обозначением существования такого фактора.

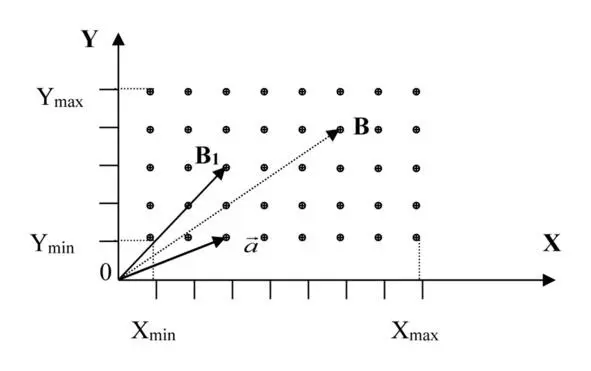

Рисунок 8.3 Образ корректирующего устройства

Таким образом, на настоящем этапе корректирующие воздействия можно рассматривать как частный случай управляющих воздействий, не забывая о возможности существования корректирующих объектов.

1.3.4. Вектор цели.

Как указывалось ранее, при оказании воздействия на объект, как со стороны его системы управления, так и со стороны сторонних объектов, означенный объект совершает движение в пространстве состояний.

Перед началом движения, если это разовый акт, либо перед каждым переходом в новое состояние при многоэтапном движении, объектом формируется направление перемещения и прогноз конечного состояния.

Прогнозируемое конечное состояние принято называть целью или задачей.

Между этими терминами, по мнению автора, существует определенное различие, заключающееся в том, что достижение цели осуществляется посредством решения задач. Из сказанного можно сделать тот вывод, что целью следует именовать то состояние, в которое в конечном итоге должен переместиться объект, а задачами следует именовать все промежуточные состояния, которые объект последовательно принимает на пути к целевому состоянию.

Заметим, что набор решаемых задач по пути к цели образует траекторию движения объекта в пространстве состояний, либо алгоритм достижения цели.

Как ранее указывалось, движение в пространстве состояний может быть одноактным процессом и многоэтапным. В первом случае вектор цели непосредственно указывает на конечное состояние, во втором случае кроме основного вектора цели существуют промежуточные векторы, определяемые выбранным алгоритмом прохода по пространству состояний. Эти векторы локальных целей более правильно именовать векторами задач.
