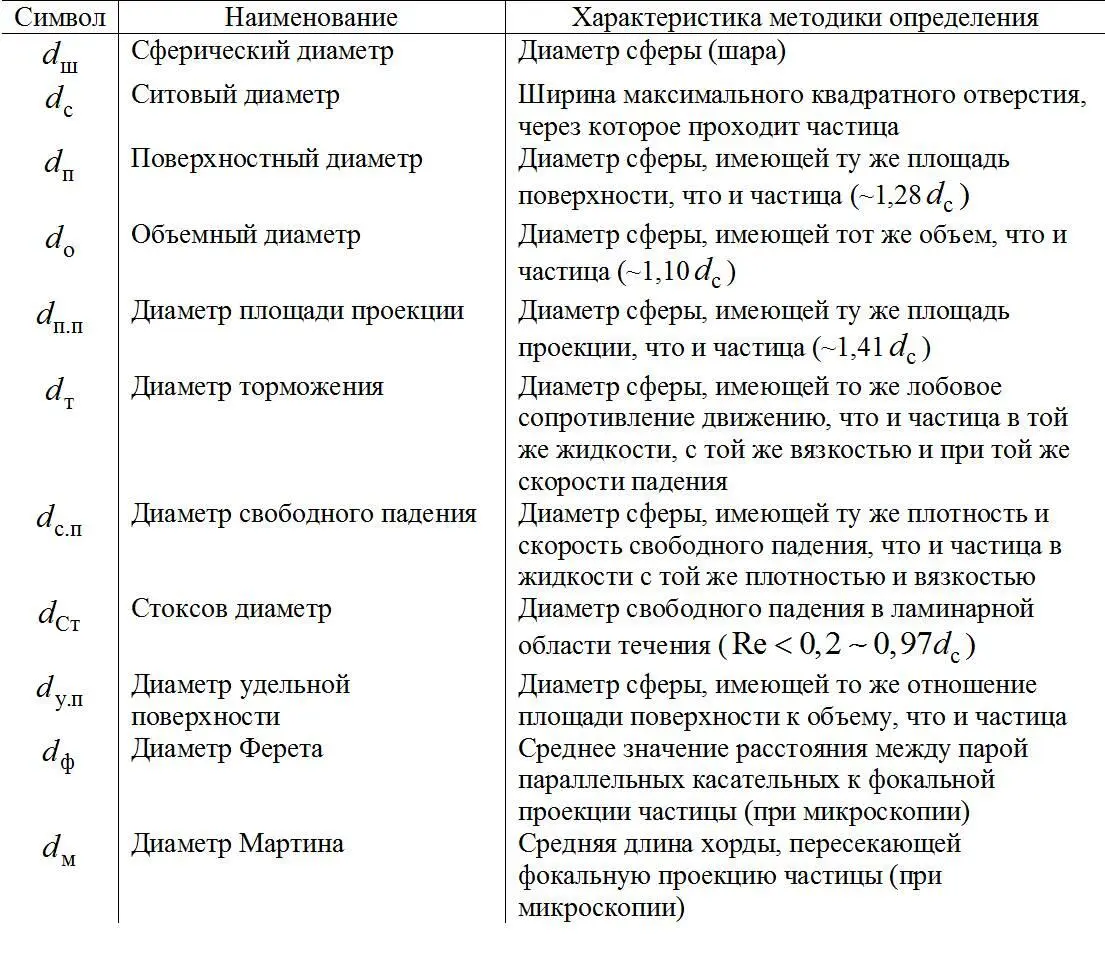

Таблица 1.3

Номинальные диаметры

Наиболее часто для контроля процессов грохочения, дробления и измельчения на обогатительных фабриках применяют ситовый анализ.

Для оперативного контроля гранулометрического состава материалов на потоке используют различные конструкции автоматических гранулометров [4]. По принципу действия гранулометры разделяют на ситовые, седиментационные, ультразвуковые, лазерные, оптические и т. д. Гранулометры осуществляют контроль одного (определяющего) либо нескольких классов крупности.

Рассев сыпучего материала с целью определения его гранулометрического состава называется ситовым анализом.

Для рассева применяют набор проволочных сит с квадратными отверстиями.

Последовательный ряд размеров отверстий сит (от больших к меньшим), применяемых для ситового анализа, называется шкалой классификации, а постоянное отношение размеров отверстий смежных сит – модулем шкалы.

Материал крупнее 25 мм рассеивается на качающихся горизонтальных грохотах и ручных ситах, а мельче 25 мм – на лабораторных ситах. Сетка лабораторного сита натянута на цилиндрическую обечайку диаметром 200 мм высотой 50 мм. В верхнюю кромку обечайки, для придания ей жесткости, закатано проволочное кольцо. Нижняя кромка обечайки имеет несколько меньший диаметр, чем верхняя, что позволяет набирать комплекты сит, вставляя их одно в другое, и одновременно вести рассев материала на нескольких ситах. Верхнее сито закрывается крышкой, а нижнее вставляется в чашку-поддон, куда собирается подситный продукт последнего сита.

Масса пробы для ситового анализа принимается в зависимости от крупности наибольшего куска в пробе

Пробы рассеивают сухим или мокрым способом в зависимости от крупности материала и необходимой точности ситового анализа. Если не требуется особой точности и материал не слипающийся, то применяют сухой способ рассева. Сита устанавливают сверху вниз от крупных размеров отверстий к мелким. Пробу засыпают на верхнее сито и весь набор сит встряхивают на механическом встряхивателе в течение 10–30 мин. Затем сита снимают по одному и проверяют качество рассева просеиванием материала вручную. Если за 1 мин контрольного просеивания материала через сито проходит менее 1 % его остатка на сите, то рассев считается законченным. Остаток на каждом сите взвешивается с точностью до 0,01 г на технических весах. Сумма весов всех полученных классов не должна расходиться более чем на 1 % с весом исходной пробы. Если это условие выдерживается, то сумму весов всех классов принимают за 100 %. Выход классов получают делением веса каждого класса на общий их вес. Вычисление ведут до первого десятичного знака.

При наличии в пробе значительного количества мелкого материала и необходимости повышенной точности анализа пробу рассеивают мокрым способом. Пробу засыпают на сито с отверстиями наименьшего размера, например 0,074 мм, и отмывают от нее мельчайшие частиц (шлам) слабой струей воды или погружая сито в бак с водой. Промывку ведут до тех пор, пока промывочная вода не станет прозрачной. Остаток на сите высушивают, взвешивают и по разности весов определяют вес отмытого шлама. Высушенный остаток рассеивают сухим способом на ситах, включая и самое мелкое, на котором отмывался шлам. Подситный продукт этого последнего сита прибавляют к полученному ранее весу отмытого шлама.

Результаты ситового анализа записывают в таблицу, подобную табл.1.4. Вычисляют суммарные выхода, представляющие сумму выходов всех классов крупнее (суммарный выход по плюсу) и мельче (суммарный выход по минусу) отверстий данного сита.

Рис. 1.7. Набор сит для мокрого ситового анализа с орошением

1 – сито; 2 – обечайка сита; 3 – форсунка с брызгалом

Таблица 1.4

Результаты ситового анализа (для примера)
