По выходам отдельных классов можно также построить график, называемый в статистике столбиковой диаграммой. Последняя составляется из прямоугольников, высота которых пропорциональна выходам классов, а основанием служит интервал крупности классов. Пример построения частной характеристики крупности по выходам отдельных классов и столбиковая диаграмма (по данным табл. 1.4) показана на рис. 1.9, а .

Суммарную характеристику крупности строят как обыкновенную кривую y=f(d) , т. е. по точкам, положение которых находят по абсциссам d – диаметрам кусков и ординатам γ – суммарная выходам мельче или крупнее d .

Если по оси ординат откладываются выхода материала крупнее данного диаметра, то характеристика построена «по плюс d ». Если же откладываются выхода материала мельче данного диаметра, то характеристика построена «по минус d ». Обе кривые характеристик зеркально отражают одна другую и, будучи построены на одном графике, пересекаются в точке, соответствующей выходу материала в 50 %. Пример построения суммарных характеристик показан на рис. 1.9, б . Выход какого-либо класса (- d 1 + d 2 ) по суммарной характеристике определяется разностью ординат, построенных на диаметрах d 1 и d 2 .

Суммарные характеристики «по плюс d » бывают выпуклыми, вогнутыми и прямолинейными (рис. 1.10). Выпуклая кривая А получается при преобладании в материале крупных зерен, вогнутая Б – при преобладании мелких зерен. прямолинейная В свидетельствует о равномерном распределении в материале зерен по крупности, т. е. на любом участке характеристики на единицу изменения величины диаметра приходится одинаковое по величине изменение суммарного выхода материала.

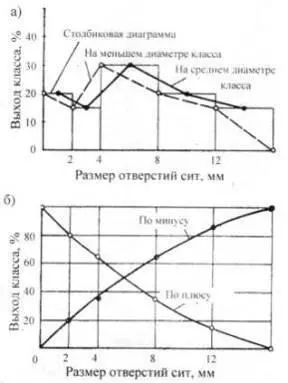

Рис. 1.9. Характеристики крупности:

а – частная характеристика и столбиковая диаграмма; б – суммарные характеристики

Характеристики, показанные на рис. 1.10, разбиты на четыре класса с одинаковым диапазоном изменения крупности в каждом классе, равным 25 мм. Выпуклая кривая А характеризует материал, в котором наибольший выход имеет самый крупный класс (-100 +75 мм). По мере уменьшения крупности уменьшается и выход класса. Наименьший выход имеет самый мелкий класс (-25 +0 мм). В материале при вогнутой характеристике Б наблюдается обратная картина. Прямолинейная характеристика В относится к материалу, в котором все четыре класса имеют одинаковый выход.

Рис. 1.10. Различные формы суммарной характеристики

По виду частной характеристики заключения о распределении в материале крупных кусков и мелких зерен сделать нельзя, так как вид ее зависит от набора сит, применявшихся при ситовом анализе. Изменение шкалы сит меняет и вид частной характеристики.

По кривой суммарной характеристики можно определить выход любого класса крупности. По частной характеристике такие определения сделать нельзя, так как по ней точно определяются только выхода классов, полученных при ситовом анализе. Классы других диапазонов крупности можно определить лишь путем интерполяции, принимая изменение выхода в пределах класса по закону прямой линии, что вносит некоторую ошибку в вычислении. Выхода любых классов по суммарной характеристике определяются без такой ошибки.

При построении суммарных характеристик в широком диапазоне крупностей зерен материала отрезки на оси абсцисс в области мелких классов получаются весьма малого размера, что затрудняет построение и использование характеристик. Приходится строить непомерно большие графики. Чтобы избежать этого недостатка, суммарные характеристики строят в системе координат с полулогарифмической или логарифмической шкалами. Полулогарифмическая суммарная характеристика крупности строится в системе координат (lg x; y), где x=1 – размер отверстий сита, γ – суммарный выход классов.

Преимущество полулогарифмической кривой, по сравнению с обыкновенной кривой y=f(d) , состоит в том, что расстояния между соседними значениями величин отверстий сит на оси абсцисс в области мелких зерен увеличиваются, а в области крупных – сокращаются, что позволяет правильно отсчитывать выхода мелких классов при обычном размере графика.
