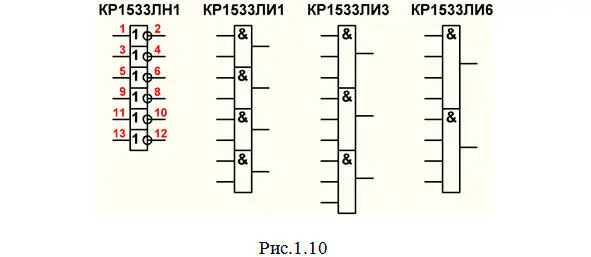

ЛН – элементы НЕ. Например, микросхема КР1533ЛН1 (рис.1.10), содержащая 6 элементов НЕ.

Красным цветом здесь показана нумерация выводов корпуса микросхемы (смотрите окончание данного параграфа), но далее мы это показывать не будем, чтобы не загромождать рисунки. При необходимости следует обратиться к Приложению 1 данной книги или к соответствующей справочной литературе.

ЛИ – элементы И. Например, микросхемы: КР1533ЛИ1 (рис.1.10), содержащая 4 элемента 2И; КР1533ЛИ3 (рис.1.10), содержащая 3 элемента 3И); КР1533ЛИ6 (рис.1.10), содержащая 2 элемента 4И.

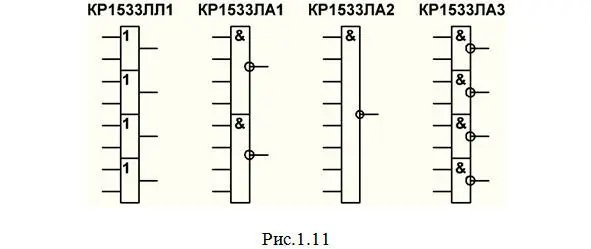

ЛЛ – элементы ИЛИ. Например, микросхема КР1533ЛЛ1 (рис. 1.11), содержащая 4 элемента 2ИЛИ.

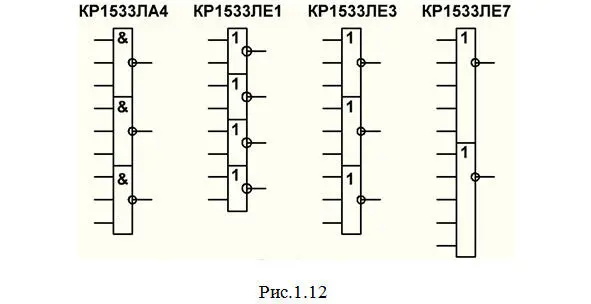

ЛА – элементы И-НЕ. Например, микросхемы: КР1533ЛА1 (рис.1.11), содержащая 2 элемента 4И-НЕ; КР1533ЛА2 (рис.1.11), содержащая 1 элемент 8И-НЕ; КР1533ЛА3 (рис.1.11), содержащая 4 элемента 2И-НЕ; КР1533ЛА4 (рис.1.12), содержащая 3 элемента 3И-НЕ.

ЛЕ – элементы ИЛИ-НЕ. Например, микросхемы: КР1533ЛЕ1 (рис.1.12), содержащая 4 элемента 2ИЛИ-НЕ; КР1533ЛЕ4 (рис.1.12), содержащая 3 элемента 3ИЛИ-НЕ; КР531ЛЕ7 (рис.1.12), содержащая 2 элемента 5ИЛИ-НЕ.

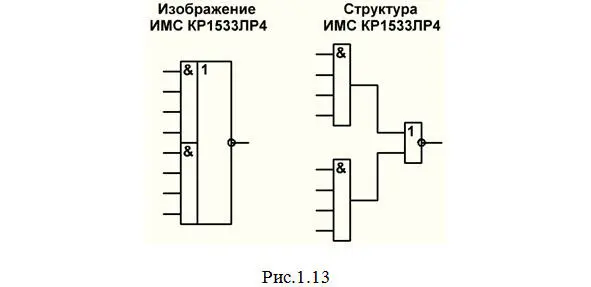

ЛР, ЛБ – комбинированные ИМС, содержащие разные логические элементы, причем обычно внутри микросхемы уже выполнены соединения между этими элементами. Например, микросхема КР1533ЛР4 (рис.1.13). Она содержит два элемента 4Ии один элемент 2ИЛИ-НЕ, причем выходы элементов 4Ивнутри микросхемы уже соединены со входами элемента 2ИЛИ-НЕ.

ЛП – прочие. Содержат логические элементы, не включенные в табл.1.1. Например, микросхема КР1533ЛП5 (рис.1.14) содержит элементы, выполняющие логическую операцию « исключающее ИЛИ» (в случае двух аргументов ее еще называют «неравнозначностью» или «суммой по модулю 2»), смотрите табл.1.4.

У данного элемента есть одна интересная особенность (следите по табл. 1.4): при наличии постоянного сигнала 0 на одном входе сигнал с другого входа «проходит» на выход в прямом виде; а при наличии на одном входе постоянного сигнала 1 элемент инвертирует сигнал, поступающий на другой вход. Указанная особенность используется, в частности, в схеме исправления ошибок при передаче информации с помощью корректирующего кода Хэмминга (см. тему 3.24).

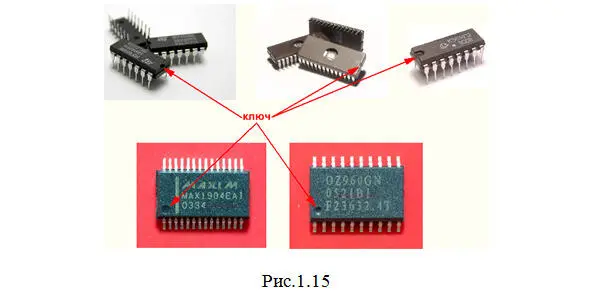

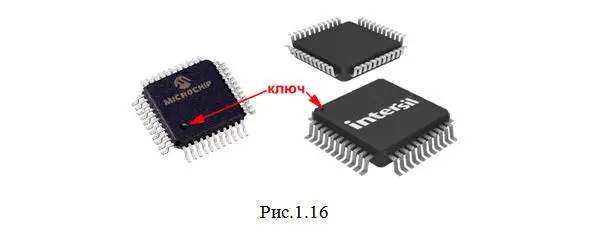

Рассмотренные микросхемы относятся к ИМС со средней степенью интеграции, которые имеют двухрядное расположение выводов (рис.1.15). БИС, СБИС и ГБИС обычно имеют 4-рядное расположение выводов (рис.1.16).

Нумерация этих выводов производится от « ключа» (рис.1.15 и 1.16) против часовой стрелки (рис.1.17а).

Не логические выводы часто снабжаются крестиками (рис.1.17б). К ним, в частности, относятся выводы для питания, которые обозначаются: положительный +U СС, отрицательный -GND(общий провод, от слова g rou nd – заземление), но они на рисунках ИМС изображаются довольно редко.

Познакомимся с основными параметрами ИМС, которые имеют значение при эксплуатации, ремонте и наладке цифровой аппаратуры.

U СС – напряжение питания. Для ИМС серии КР1533 и некоторых других оно составляет 5 В ± 10%.
