2. Исследовать работу схемы в статическом режиме: по заданным (рис.1.3) значениям сигналов на входах ЦУ определить значения сигналов на входах и выходах всех элементов.

3. Проанализировать работу схемы в динамическом режиме: построить временные диаграммы для всех элементов при заданных (рис.1.4) изменениях входных сигналов. Для некоторого упрощения уровень логического нуля примем равным точно 0.

О т в е т ы

1. Названия элементов и выполняемые операции (номер каждого элемента стоит над его изображением в схеме):

1,3 – элементы НЕ, выполняют операцию логического отрицания (инвертирование).

4 – элемент 2И, выполняет операцию логического умножения.

8 – элемент 3И, выполняет операцию логического умножения.

6,7 – элементы 2ИЛИ, выполняют операцию логического сложения.

2,9 – элементы 2И-НЕ, выполняют операцию логического умножения с последующим инвертированием полученного результата.

5 – элемент 3И-НЕ, выполняет операцию логического умножения с последующим инвертированием полученного результата.

10 – элементы 2ИЛИ-НЕ, выполняет операцию логического сложения с последующим инвертированием полученного результата.

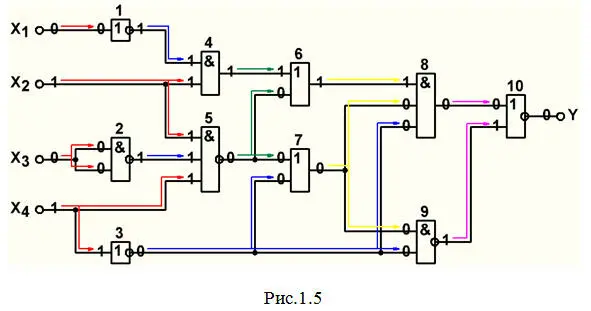

2. Исследование работы схемы в статическом режиме. Значения сигналов на выходах всех элементов показаны на рис.1.5.

Рассмотрим более подробно происходящие процессы.

Со входов Х 1, Х 2, Х 3, Х 4указанные в задании сигналы (рис.3) поступают на входы элементов (на какие элементы – указано красными стрелкамина рис.1.5).

а) Сначала срабатывают элементы 1, 2 и 3, стоящие в 1-й колонке:

– Элемент 1 инвертирует поступающий на его вход сигнал 0 и на выходе формирует сигнал 1, который далее проходит на вход элемента 4 (прохождение сигнала указано синей стрелкой).

– Элемент 2 выполняет операцию И-НЕ: сначала умножает поступающие на его входы сигналы 0 и 0, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 1, который далее проходит ( синяя стрелка) на вход элемента 5.

– Элемент 3 инвертирует поступающий на его вход сигнал 1 и на выходе формирует сигнал 0, который далее проходит ( синие стрелки) на входы элементов 7, 8 и 9.

б) На следующем этапе срабатывают элементы 4 и 5, стоящие во 2-й колонке:

– Элемент 4 выполняет умножение поступающих на его входы сигналов 1 и 1. В результате на выходе элемента формируется сигнал 1, который далее проходит ( зеленая стрелка) на вход элемента 6.

– Элемент 5 выполняет операцию И-НЕ: сначала умножает поступающие на его входы три сигнала 1, 1 и 1, а затем полученный результат инвертирует. В результате на выходе элемента формируется сигнал 0, который далее проходит ( зеленые стрелки) на входы элементов 6 и 7.

в) Далее срабатывают элементы 6 и 7, стоящие в 3-й колонке:

– Элемент 6 выполняет логическое сложение поступающих на его входы сигналов 1 и 0. В результате на выходе элемента формируется сигнал 1, который далее проходит ( желтая стрелка) на вход элемента 8.

– Элемент 7 выполняет логическое сложение поступающих на его входы сигналов 0 и 0. В результате на выходе элемента формируется сигнал 0, который далее проходит ( желтые стрелки) на входы элементов 8 и 9.

г) Затем срабатывают элементы 8 и 9, стоящие в 4-й колонке:

– Элемент 8 выполняет умножение поступающих на его входы трех сигналов 1, 0 и 0. В результате на выходе элемента формируется сигнал 0, который далее проходит ( розовая стрелка) на вход элемента 10.
