Артем Зурабян - Индустриальное домостроение в трёхлучевой системе координат Дома «Лотос». Часть 2. Конструкции, технология

Требования к звукоизоляции от внешнего шума, поскольку это наружные стены, обеспечиваются как бетоном стены, так и наличием утепляющего и фасадного слоя. Общепринятая минимальная толщина несущих стен, с точки зрения огнестойкости, у зданий повышенной этажности сто шестьдесят миллиметров. Является ли эта толщина обоснованной для наружных несущих стен, утеплённых со стороны улицы остаётся открытым вопросом, требующим изучения. Скорее всего она может быть для домов «Лотос» уменьшена, если это позволяет расчёт по несущей способности, поскольку стены наружные и, благодаря кривизне, более устойчивые.

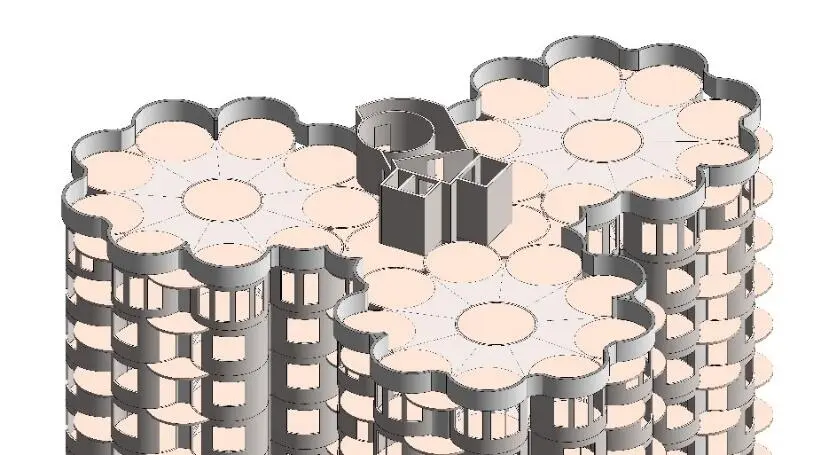

Рис. 3.3 Пример конструкций крыши

Рис. 3.4 План перекрытия одной ветви домов «Лотос» с круглыми вспарушенными и трапецеидальными перекрытиями.

Плиты перекрытия в крупнопанельных зданиях создают жёсткий диск, путём их объединения сваркой закладных деталей или устройством шпонок по длине сопряжения, способствующий распределению усилий между вертикальными столбами стен,. Это необходимо для восприятия и перераспределения горизонтальных ветровых или сейсмических нагрузок на здание. В монолитных каркасных зданиях плиты перекрытия изначально выполняются как единая плита. В сборных каркасных зданиях жёсткий диск так же достигается сваркой и шпонками. В объёмно блочных зданиях все вертикальные пространственные столбы работают отдельно и объединены гибкими связями.

В домах «Лотос» собранных их объёмных элементов так же все вертикальные столбы объединяются гибкими связями или столбы соединяются друг с другом с помощью монолитных вертикальных армированных соединений. В панельном варианте перекрытия могут быть выполнены в виде высокоэффективной вспарушенной плиты с рёбрами по контуру монтируемой на криволинейные наружные стены в сочетании с плоскими трапецеидальными в плане плитами, опирающимися с одной стороны на ребро плиты, а с другой стороны на несущее ядро в центре каждой из ветвей здания. Возможны и другие варианты исполнения, например, для сокращения количества монтажных элементов вспарушенную плиту можно изготовить как единую плиту с трапецеидальной. Не исключён вариант для упрощения технологии выполнения единой плоской плиты, правда с потерей эффективности по расходу бетона и арматурной стали. С остальными ветвями здания перекрытия объединяются через перекрытия лестнично-лифтового узла.

В панельном исполнении перекрытия домов «Лотос» так же должны быть объединены в жёсткий диск, но благодаря отходу от декартовых координат и расположению швов под углом к направлению действия горизонтальных сил, необходимость в расчётной сварке закладных деталей и шпонок отпадает, если они не сейсмостойкие. Надо иметь в виду, что в домах «Лотос» все несущие наружные стены могут быть объединены между собой вертикальными стыками смежных стен и без перекрытий образуют жёсткий контур здания, хотя и прорезанный оконными и дверными проёмами.

Для предотвращения прогрессирующего разрушения конструкций в домах «Лотос» могут быть устроены связи между несущими криволинейными стенами. Их устройство возможно путём соединения закладных деталей при устройстве монолитного вертикального стыка или армированного каркаса между смежными панелями. Могут быть применены и гибкие связи. Смежные в плане вспарушенные плиты перекрытия и трапецеидальные плоские плиты таже могут быть объединены между собой связями.

Круглое центральное ядро каждой из ветвей как бы жёстко объединяет элементы в разных направлениях и это даёт дополнительную гарантию предотвращения прогрессирующего разрушения. Очевидно, что при устройстве монолитного вертикального стыка между несущими криволинейными стенами можно создать конструкцию, предотвращающую разрушение даже если нижестоящая стена повреждена. Таким образом, в домах «Лотос» защита от прогрессирующего разрушения может быть выполнена более экономичным путём, чем в панельных зданиях. Все эти конструктивные особенности прорабатываются в зависимости от этажности зданий при конкретном проектировании.

Если первые этажи многоэтажных домов «Лотос» жилые, то конструкция ветвей здания не отличается от типовых этажей. Она собирается из таких же элементов. Для большего комфорта входной зоны первого этажа перекрытия жилой части и лестнично-лифтового узла могут быть выполнены на разных уровнях, что повышает высоту входной зоны и позволяет отказаться от ступеней входа в вестибюль и к лифтам на первом этаже здания.
