Объёмно –блочные дома могут быть экономичнее панельных для зданий небольшой этажности, примерно до девяти, поскольку расход бетона тонких спаренных стен меньше. Конструкция из объёмных блоков – это вертикальные столбы гибко связны между собой. Здание при этом лишено монолитности или для зданий повышенной этажности, стыки между блоками выполняются монолитными. У домов повышенной этажности двойные поперечные стены необходимо выполнять более толстыми и суммарно они превосходят по толщине панельные. поперечные стены, поэтому их конкурентно способность снижается. Во многих случаях у объёмно-блочных зданий наружные стены так же навесные. Внешний вид объёмно-блочных зданий мало отличается от крупнопанельных.

Дома «Лотос» разрабатываются в трёх лучевой системе координат и представляют собой в плане более жёсткую конструкцию в виде трилистника. Трилистники в панельном исполнении хорошо известны. Преимущественно они представляют собой близкий к треугольной форме плана здания центр с лестнично-лифтовым узлом и с тремя ветвями повторяющими панельную структуру рядовых секций. Внутренние стены выполняются несущими.

В домах «Лотос», в отличии от известных конструкций трилистников, включая их крупнопанельное исполнения, в каждой из ветвей трилистника, несущими становятся наружные стены, которые выполняются криволинейными. Внутренне стены заменяются одним несущим ядром в каждой из трёх ветвей здания. В некоторых случаях добавляются несущие радиальные стены. При этом пролёт между криволинейными наружными стенами и ядром перекрывается круглой плитой и трапецеидально, опирающейся с одной стороны на ребро круглой плиты, а с другой на ядро ветви здания.

Таким образом, в домах «Лотос» основной несущей структурой секции являются три ветви здания с несущими криволинейными стенами и, объединяющая их, несущая конструкция лестнично-лифтового узла. Каждая из ветвей как бы три трубчатые конструкции со сложным контуром по периметру, с центральным ядром внутри, связанные жёстко криволинейным лестнично-лифтовым узлом. По сути вокруг ядра каждой ветки возникает трубчатая волнистая оболочка, которая может работать как цельная конструкция заменяющая внутренние стены сборных зданий построенных в декартовых координатах. Внутри этой оболочки, за исключением обязательного ядра, возникает свободная планировка. В некоторых случаях, при относительно небольшой этажности, смежные криволинейные стены не обязательно должны быть жёстко соединены между собой. Это определяется расчётом.

Как и в крупнопанельном варианте, сами по себе трилистники домов «Лотос» имеют развитый план, что придаёт конструкции большую жёсткость необходимую для восприятия горизонтальных нагрузок. Все конструкции в большинстве случаев индустриальные – сборные, выполненные в объёмно-блочном или панельном варианте.

У конструкции домов «Лотос» есть резерв, это дополнительно устройство радиальных стен, если такая необходимость возникнет при расчёте высотных зданий. По крайней мере одна радиальная панель присутствует всегда как межквартирная перегородка. Существует и уникальная возможность создания между криволинейными стенами практически без опалубки монолитного железобетонного каркаса, что позволяет значительно увеличить этажность. Перекрытия, сопрягаемые с криволинейными стенами, легко могут быть выполнены из самых экономичных железобетонных круглых вспарушенных плит с рёбрами по контуру, работающими с распором.

В обычных условиях дома «Лотос» башенного типа, но есть возможность блокировки их в виде дуплексов даже высотных зданий. Тридцатиэтажные дома, в случае если лестнично-лифтовый узел освещён, а значит в центре нет малых квартир, так же блокируются. За счёт этого конструкция приобретает дополнительную жёсткость.

Таким образом конструкция домов «Лотос», по сравнению с секциями самых не дорогих крупнопанельных зданий, имеет более развитый план, более устойчивые стены, более эффективные перекрытия и нет навесных стен, с не несущим бетоном.

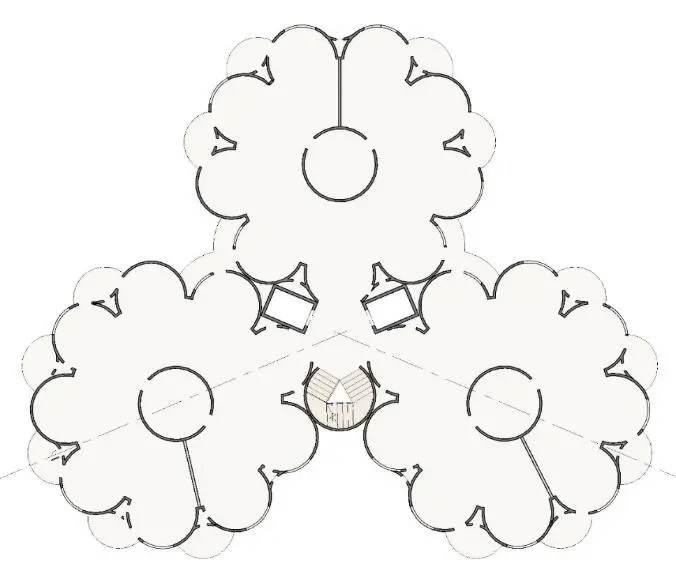

Рис. 3.1 Несущие стены домов «Лотос»,

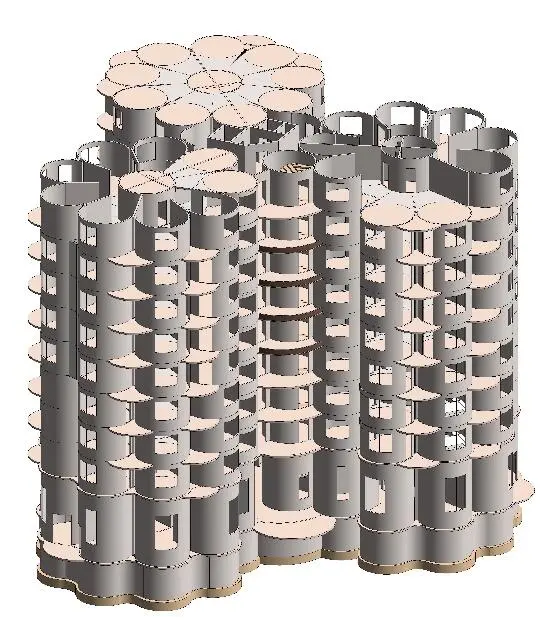

Рис. 3.2 Несущие конструкции домов «Лотос»,

В конструкции домов «Лотос», основные несущие стены криволинейные наружные стены как бы плавно становятся частично внутренними стена здания. Они могут быть в составе объёмных блоков или как сборные криволинейные стены в панельном варианте. Толщина этих стен определяется необходимой несущей способностью, требованиями звукоизоляции и пожарной безопасности.
