Артем Зурабян - Индустриальное домостроение в трёхлучевой системе координат Дома «Лотос». Часть 2. Конструкции, технология

Технологическая оснастка для сборных криволинейных элементов отличается минимальной металлоёмкостью и требует расхода металла меньшего, чем для крупнопанельного домостроения при той же производительности производства. Меньшая металлоёмкость оборудования (примерно в два-три раза) обусловлена кривизной и, в следствии этого, пространственной жёсткостью и отсутствием необходимости обеспечить жёсткие допуски по отклонениям от плоскости форм. По сравнению с крупнопанельным строительством, ускоряется монтаж, поскольку все основные монтажные элементы устойчивы и не требуют монтажных креплений.

Дома «Лотос» могут быть возведены и с помощью 3Д принтеров. Если развитие этой технологии позволит возводить несущие стены для многоэтажных зданий, то стены дома «Лотос» могут быть полностью изготовлены по этой технологии. Преимущества не теряются, поскольку в при любом методе формования криволинейные стены более устойчивы. Однако маловероятно, что в ближайшее время удастся создать специальные составы для несущих стен, которые позволят выдерживать большую нагрузку и будут экономичными. Более реально совместить несущие сборные железобетонные элементы стен с изготовлением с помощью 3Д принтеров ненесущих перегородок, вентиляционных шахт а может быть и утепляющей части наружных стен.

Таким образом, дома «Лотос» могут быть применены для массовой застройки в случаях, когда определяющей является стоимость конструкции здания. Жители могут за те же средства приобрести на двадцать тридцать процентов большую площадь, что равнозначно дополнительной комнате. Эффект повышается при строительстве в сейсмических районах.

Дома «Лотос» в основном предназначены для массового индустриального домостроения, поэтому основой является разработка планировочных решений жилых домов. Каждая ветвь на этаже представляет собой две – три квартиры или одну эксклюзивную образованную объединением двух квартир. Жилые дома «Лотос» могут быть выполнены как в панельном, так и объёмно-блочном исполнении. Их проектирование возможно полностью в соответствующими строительным нормам. Лестничные клетки могут быть вписаны в криволинейные стены или быть обычными двух маршевыми прямыми. Тип лестничных клеток, их количество, количество эвакуационных путей, определяются при конкретном проектировании. «Лотос» позволяет выполнить все условия строительных норм, принятых для строительства в декартовых координатах.

Планировочная структуры семнадцати и двадцати пятиэтажных домов «Лотос» мало отличаются друг от друга. Двадцати пятиэтажные дома скорее всего надо рассматривать как основную продукцию домостроительных комбинатов, подобно тому, как в панельном домостроении эту роль играют семнадцатиэтажные дома. Двадцати пятиэтажные дома «Лотос» – это конструкция в которой уже в большей степени выявляются преимущества криволинейных стен. Большая вертикальная нагрузка приходится на меньшую суммарную площадь сечения стен и экономический эффект более значительный.

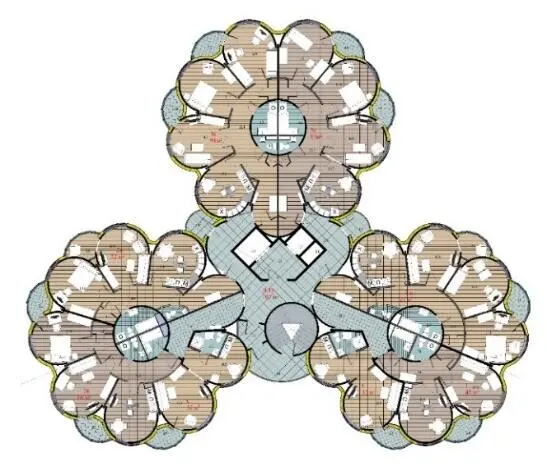

Рис. 2.3 Пример плана типового этажа семнадцатиэтажного жилого дома «Лотос».

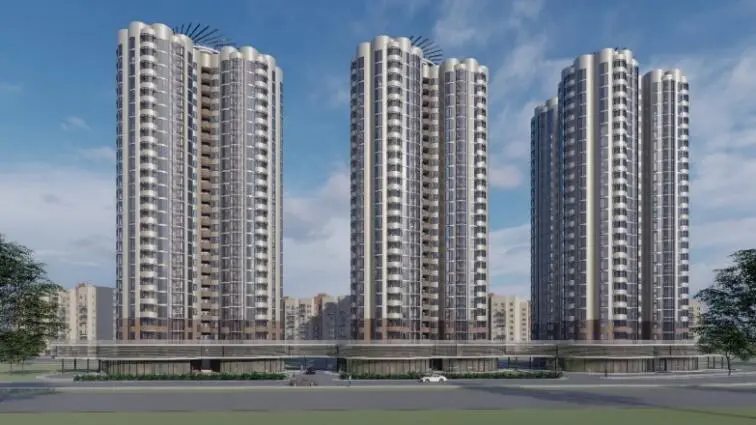

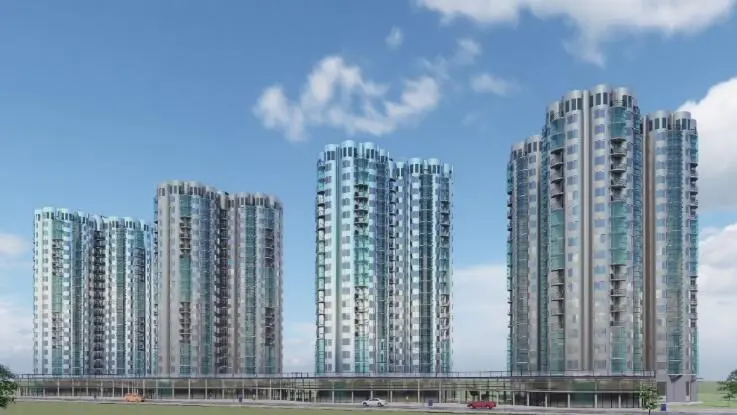

Рис. 2.4 Общий вид семнадцатиэтажных жилых домов «Лотос»

Рис. 2.5 Фрагмент общего вида семнадцатиэтажного жилого дома «Лотос».

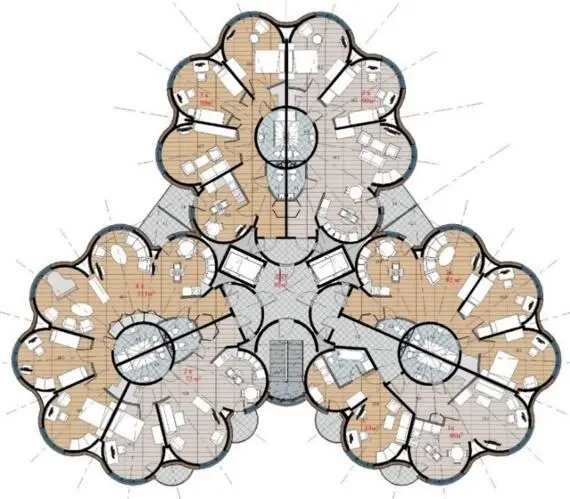

Рис. 2.6 План типового этажа многоэтажного жилого дома «Лотос» с двух маршевым лестничным маршем.

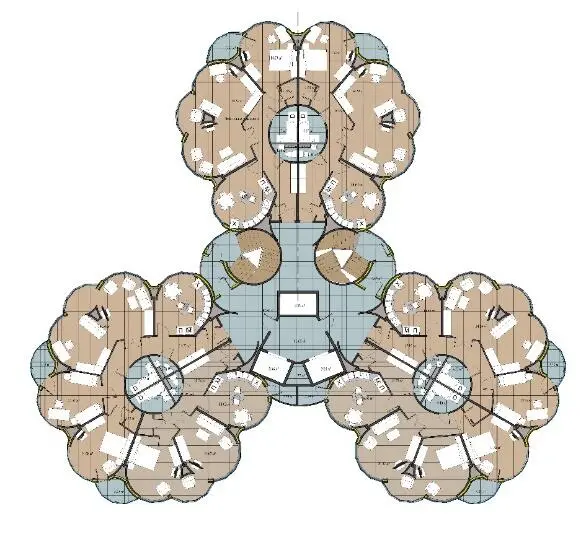

Рис. 2.7 Пример плана типового этажа двадцати пятиэтажного жилого дома «Лотос».

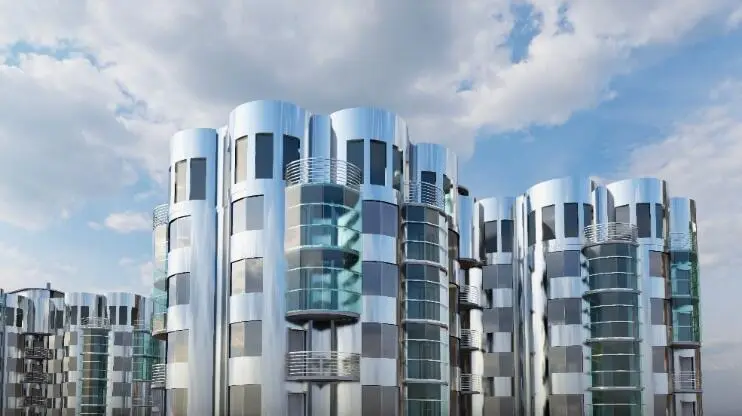

Рис. 2.8 Общий вид двадцати пятиэтажного жилого дома «Лотос» с защищённым металлическим фасадом.

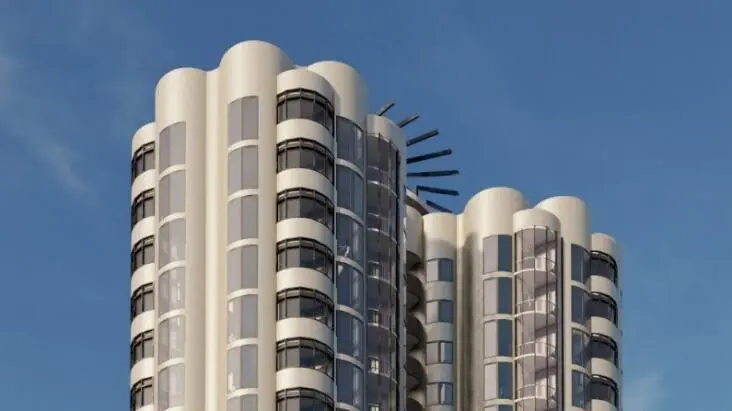

Рис. 2.9 Фрагмент общего вида двадцати пятиэтажного жилого дома «Лотос»
