Артем Зурабян - Индустриальное домостроение в трёхлучевой системе координат Дома «Лотос». Часть 2. Конструкции, технология

Основным сборным элементом при этом является изогнутая по кругу в плане стеновая панель или объёмный пространственный элемент с одной наружной криволинейной стеной. Такая панель или пространственный объёмный блок, могут быть расположены по внешнему контуру каждой их трёх ветвей здания и в виде круглого ядра в центре каждой из ветвей. Сами ветви объединены между собой жёстким лестнично-лифтовым узлом.

Применение криволинейных стен требует изменить и тип перекрытий на основную круглую плиту, которая уже может быть выполнена в виде высокоэкономичной переменной по толщине вспарушенной плиты с контурным ребром, работающей с распором. Толщина таких плит определяется только условиями звукоизоляции, поскольку несущая арматура расположена по ею контуру и может быть предварительно напряжённой. Для создания глубины здания необходима дополнительная плита трапецеидальная в плане, которая в некоторых случаях может быть объединена с круглой плитой.

Конструкция здания домов «Лотос» в самом простом случае представляет собой, объединённые между собой лестнично-лифтовым узлом, три ветви, состоящие из внешнего жёсткого контура и внутреннего круглого в плане несущего ядра. Внешний контур состоит из сопряжённых друг с другом изогнутых по кругу в плане стен. В лестнично-лифтовым узле также применены криволинейные стены.

В такой системе несущая наружная изогнутая стена как бы плавно переходит во внутреннюю несущую, заменяя собой наружные и поперечные стены крупнопанельного здания. В крупнопанельном домостроении железобетонные наружные стены чаще всего выполняют только ограждающие функции. Это примерно двадцать процентов расхода не выполняющего несущие функции бетона. Превратив наружные стены в несущие, уже можно существенно снизить расход бетона.

Если по расчёту не хватает несущей способности криволинейных стен, в конструкцию каждой ветви добавляются радиальные несущие стены. При необходимости, для высотных и сейсмостойких зданий, по внешнему периметру между криволинейными стенами может быть выполнен монолитный железобетонный каркас. Радиальные несущие стены, если по расчёту в них нет необходимости, а это более частый случай, могут быть заменены лёгкими перегородками.

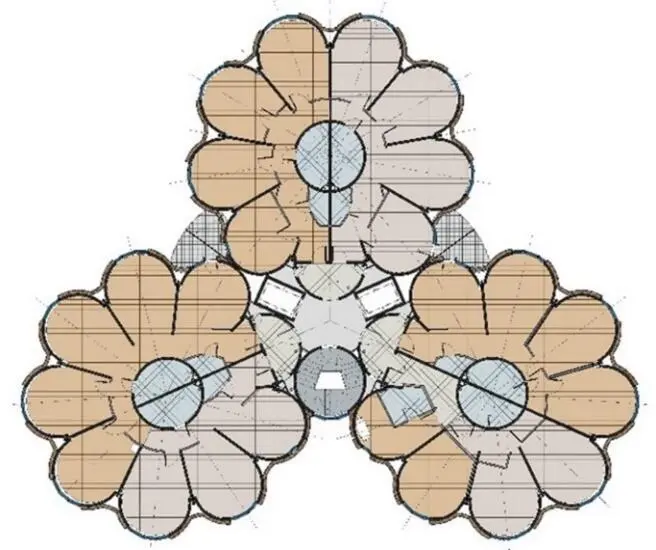

Рис. 2.2 Пример плана типового этажа многоэтажного жилого дома «Лотос».

По сравнению с крупнопанельным домостроением, где теперь уже достигнута возможность строить двадцати пятиэтажные здания, дома «Лотос» позволяют ещё больше повысить этажность сборных конструкций зданий до тридцати, а с монолитным каркасом и более этажей с минимальным расходом материала.

Это вносит некоторые коррективы и при оценке эффективности с учётом стоимости земля. Высотность уменьшает затраты на землю. Ещё один фактор, влияющий на повышение эффективности при учёте стоимости земельного участка, – это большая площадь секции на этаже и большая ширина секции по сравнению с типовыми крупнопанельными секциями. Таким образом, дома «Лотос», благодаря возможности существенно повысить этажность, могут быть эффективными и на относительно дорогой земле.

Очевидно, что при применении криволинейных стен и трёх лучевой структуры плана здания возникают необычные квартиры с наружными стенами цилиндрической формы и с радиальными плоскими стенами. Изменение сложившегося представления о жилье оправдано тем, что достигается такая экономия конструктивного материала, когда из того же бетона можно создать по сравнению с крупнопанельным или объёмно-блочным домостроением существенно большие площади. При трёх лучевой системе с цилиндрическими стенами расход железобетона может быть снижен на двадцать и более процентов по сравнению с отработанными сериями панельных домов, где он равен более семидесяти четырёх сотых кубических метров на квадратный метр общей (продаваемой) площади, т.е. практически это дополнительная комната в квартире. Экономия бетона может быть ещё более значительная, если применять вентилируемый фасад, а не трёхслойные наружные стены.

По сравнению с не типовыми жилыми домами, например, с монолитным каркасом, где расход бетона ещё ниже, но большой объем возведения стен из мелкоштучного материала, снижение стоимости может быть ещё значительнее, поскольку они дороже крупнопанельных. Для массового строительства эта экономия – эшелоны цемента, крупного и мелкого заполнителя, арматурной стали. На двадцать и более процентов уменьшается количество карьеров, способствуя охране окружающей среды.
