Артем Зурабян - Индустриальное домостроение в трёхлучевой системе координат Дома «Лотос». Часть 2. Конструкции, технология

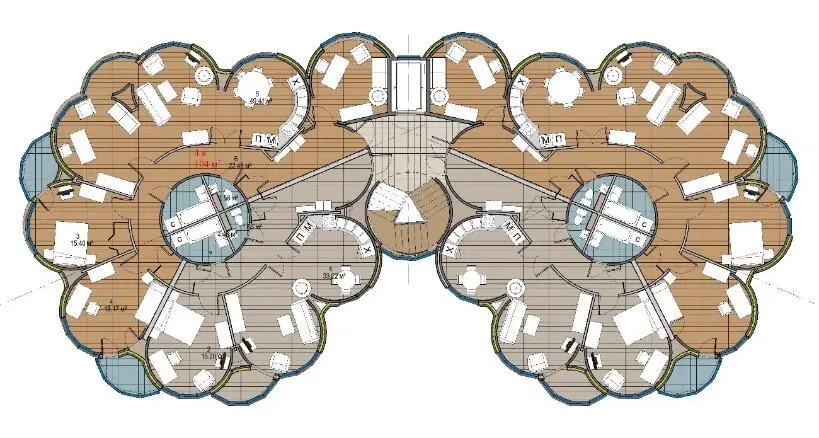

Рис. 2.10 План типового этажа домов «Лотос» из двух ветвей для узких участков застройки.

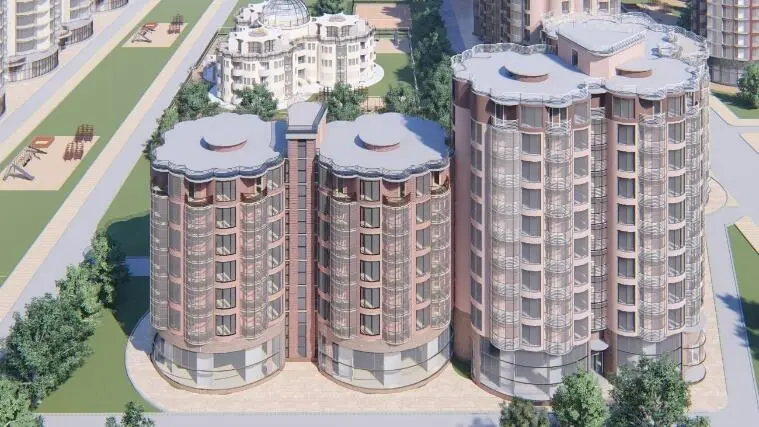

Рис. 2.11 Общий жилых домов «Лотос» для узких участков застройки.

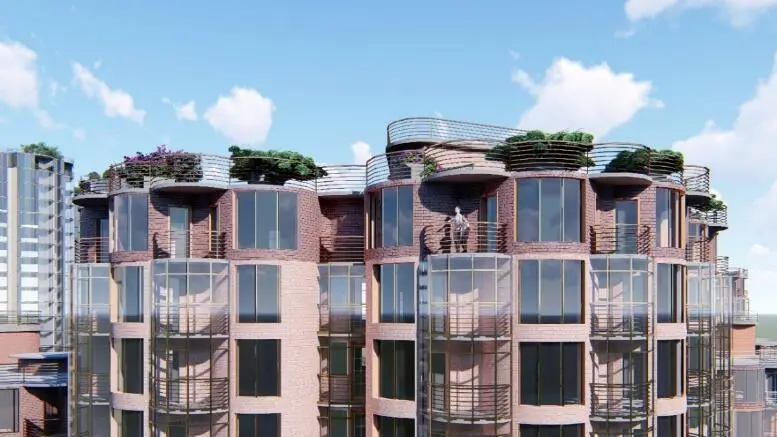

Рис. 2.12 Фрагмент жилого дома «Лотос» для узких участков застройки.

Сложившаяся городская структура часто высвобождает узкие участки для новой застройки. Хотя дома «Лотос» предназначены в основном для новых микрорайонов и городов, но имея базу для строительства таких домов, можно создать секции и дома для узких участков. Дома для узких участков проще блокируются, а дом с тремя ветвями, одна из которых укорочена, может служить угловой секцией.

В зонах стихийных бедствий таких как наводнение, землетрясение и другие случаи важны уже не требования к повышенному конфорту и интерьерам, а возможность предоставить капитальное жильё в относительно короткие сроки с минимальными затратами. Особенно это важно для строительства в сейсмически активных районах.

Для таких ситуаций дома «Лотос» могут быть предложены в варианте с уменьшением площади ячеек и расположении в кажой их ветвей трилистника дома в плане не по девять, а по двенадцать ячеек. Это позволяет уменьшить площади квартир до размеров принятых нормативными документами при расселении. Возникает как раз тот случай, когда экономическая эффективность конструкции даёт возможность не увеличивать площдь квартир, а реально увеличивать количество комнат при той же себестоимоти.

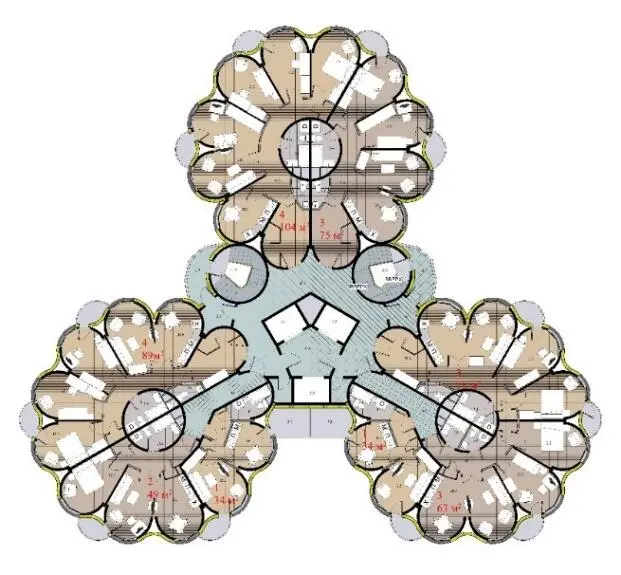

Рис. 2.13 Пример плана двадцати пятиэтажного жилого дом «Лотос» для строительства в зонах чрезвычайных ситуаций.

, малоэтажные здания, офисные здания и индивидуальные жилые дома.

Высотные дома «Лотос» с этажностью тридцать и даже сорок этажей -уникальная ответственная конструкция, но с попыткой минимизировать расход материала и снизить стоимость. Здесь может ставиться задача создать тип сборных конструкций, которые будут столь же массовыми, как и уже теперь широко распространённые двадцати пятиэтажные панельные дома. Разработка высотных жилых домов «Лотос» позволит создать конструкции с минимальным расходом бетона, который может быть в пределах половины кубического метра на квадратный метр продаваемой площади. Такого типа дома могут быть одними из самых не дорогих из подобных сооружений.

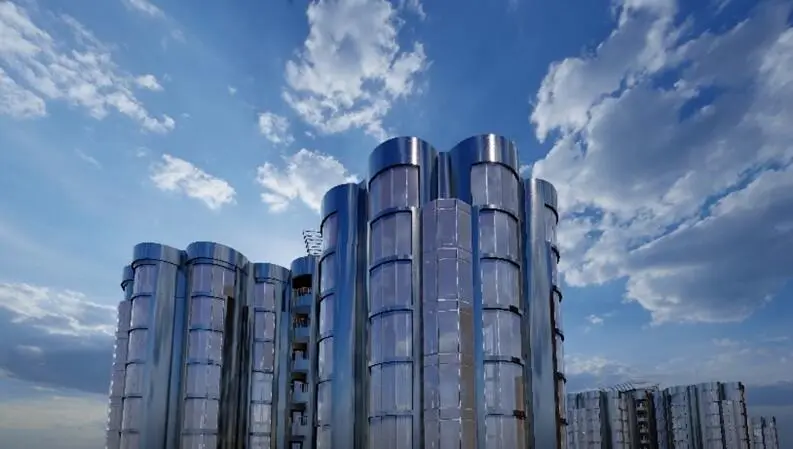

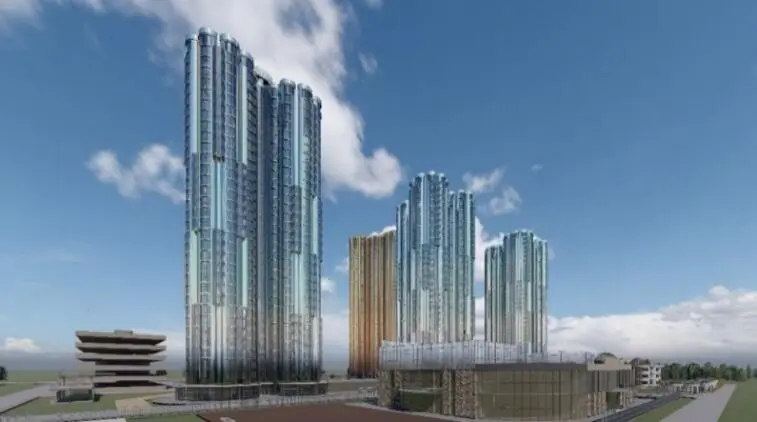

Рис. 2.14 Общий вид тридцати трёхэтажных домов «Лотос».

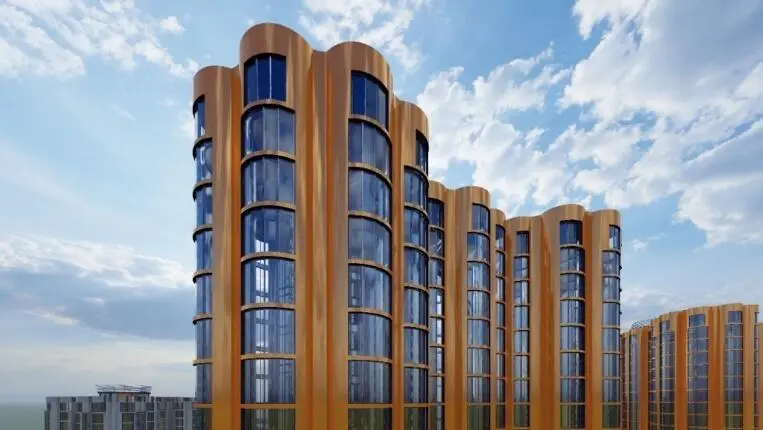

Рис. 2.15 Фрагмент общего вида тридцати трёхэтажных домов «Лотос».

Рис. 2.16 Фрагмент общего вида сорокаэтажного дома «Лотос».

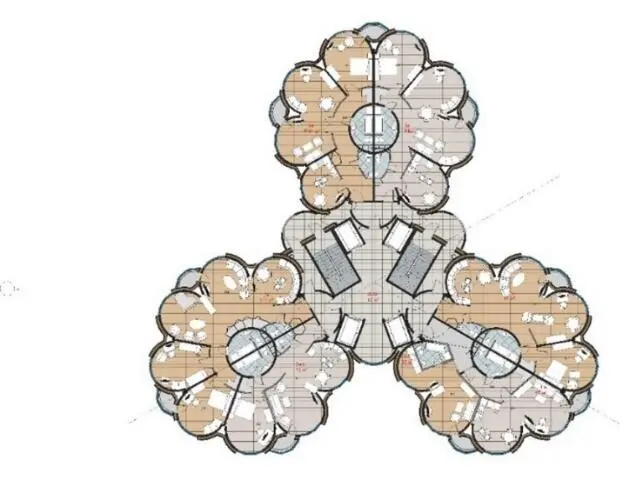

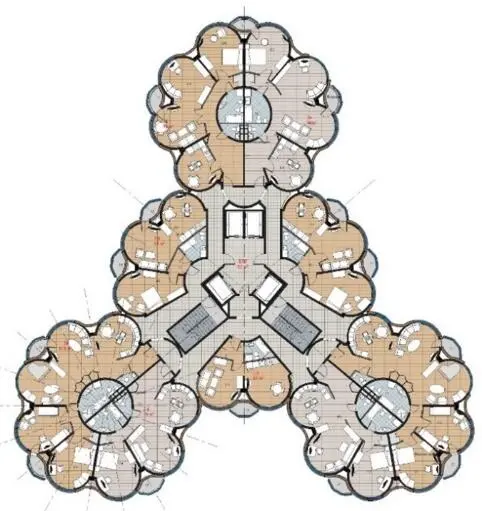

Рис. 2.17 План типового этажа тридцати трёхэтажного дома «Лотос» с освещённым лестнично-лифтовым узлом

Рис. 2.18 План типового этажа тридцати трёхэтажного дома «Лотос» с внутренним лестнично-лифтовым узлом

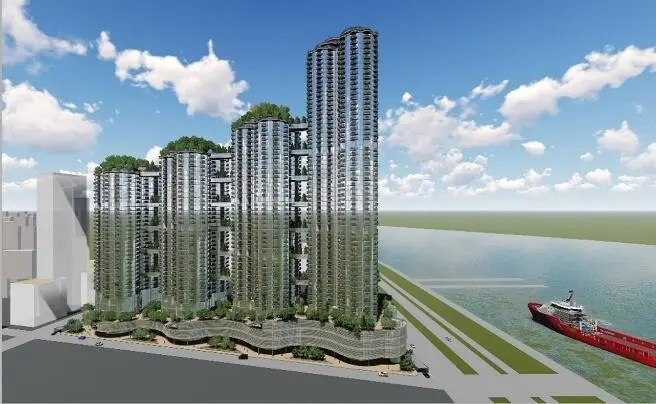

Рис. 2.19 Небоскрёб «Лотос»

Структуру зданий «Лотос» можно использовать и при строительстве небоскрёбов. Если это гостиницы, то упрощаются требования по инсоляции и возможна блокировка зданий уже по другим принципам.

Ещё один тип жилых домов «Лотос» в виде сборно-монолитного варианта возник при участии в конкурсе Марко-Поло 100 «Революция в строительстве» (Канада). Проект был шестым в списке второго тура из четырёхсот участников. Впереди оказались технологии в основном с 3Д принтерами. Он отличается тем, что сборные стены изготавливают на строительной площадке, а перекрытия монолитные.
